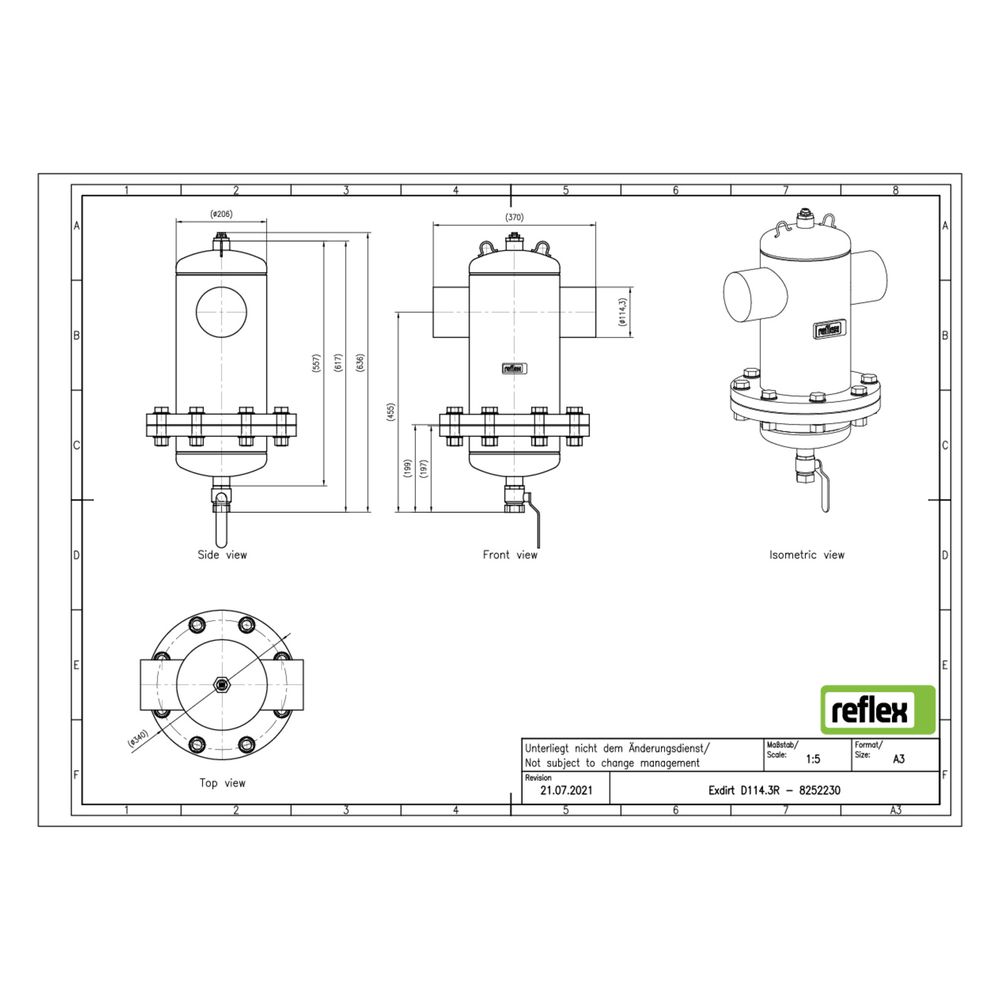

Reflex Exdirt Schmutzabscheider D 114,3mm R, mit Wartungsflansch und Schweißstutzen, 10 bar
Der Reflex Exdirt Schmutzabscheider D 114,3 mm R mit Wartungsflansch und Schweißstutzen ist ein robustes Zubehör für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme. Er entfernt selbst kleinste Schmutz- und Schlammpartikel ab 5 Mikrometern aus Wasser oder Wasser/Glykol-Gemischen bis zu 50 % Glykolanteil. Mit einem maximalen Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 110 °C ist er für anspruchsvolle Anwendungen in geschlossenen Systemen geeignet.
Wie funktioniert der Reflex Exdirt Schmutzabscheider?
Der Exdirt Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung und nutzt ein magnetisches Funktionsprinzip, das Partikel effektiv aus dem Flüssigkeitsstrom abscheidet. Der speziell gestaltete Einsatz hält Partikel ab 5 Mikrometern zuverlässig zurück. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Entleerung und Wartung ohne Betriebsunterbrechung ermöglicht.
Für welche Systeme und Medien ist der Schmutzabscheider geeignet?
Der Reflex Exdirt ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme geeignet. Er kann mit Wasser sowie Wasser/Glykol-Gemischen bis zu einem Mischverhältnis von 50/50 % betrieben werden. Die Armatur ist für Systeme mit einem Nenndurchmesser von 4 Zoll (100 mm) und einem Rohraußendurchmesser von 114,3 mm ausgelegt.
Welche Ausführungen und Anschlussarten sind verfügbar?
Der Schmutzabscheider ist horizontal ausgeführt und verfügt über ein Stahlgehäuse. Die Anschlussart erfolgt über Schweißstutzen, ergänzt durch einen Wartungsflansch, der den Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten erleichtert. Kupplungen sind nicht enthalten. Die Baulänge beträgt 370 mm.
Wie unterstützt der Wartungsflansch die Instandhaltung?
Der integrierte Wartungsflansch ermöglicht einen einfachen und schnellen Zugang zum Gehäuseinneren, was die Reinigung und Revision des Schmutzabscheiders erleichtert. Dadurch können Wartungsarbeiten effizient durchgeführt werden, ohne dass das System stillgelegt werden muss.
Technische Daten
- Rohraußendurchmesser: 114,3 mm
- Nenndurchmesser: 4 Zoll (100 mm)
- Maximaler Betriebsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Maximales Glykol-Mischverhältnis: 50 %
- Durchflussleistung: 0,10 bis 47 m³/h
- Kvs-Wert: 244,30
- Baulänge: 370 mm
- Werkstoff Gehäuse: Stahl
- Ausführung: horizontal
- Reinigung während des Betriebs möglich: ja
Der Reflex Exdirt Schmutzabscheider entfernt effektiv Schmutzpartikel ab 5 Mikrometern und schützt so Heiz- und Kühlsysteme vor Ablagerungen. Mit einem maximalen Betriebsdruck von 10 bar, einer Temperaturbeständigkeit bis 110 °C und der Möglichkeit zur Reinigung während des Betriebs stellt er eine zuverlässige Komponente für geschlossene Anlagensysteme dar.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8252230 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8252230 |
| Ausführung | horizontal |
| Baulänge | 370,00 |
| Durchflussleistung | 0,10 - 47,00 |
| EAN-13 | 4036705118692 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 47 kg |
| Kvs-Wert | 244,30 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit Kupplungen | nein |
| Nenndurchmesser | 4 Zoll (100) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | ja |
| Rohraußendurchmesser | 114,30 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 30666633 |
