Reflex Exvoid Luft-Mikroblasenabscheider A 88,9mm, mit Schweißstutzen, 10 bar

Der Reflex Exvoid Luft-Mikroblasenabscheider A mit einem Rohraußendurchmesser von 88,9 mm und Schweißstutzen ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen sowie flüssigkeitsgefüllten Anlagensystemen konzipiert. Er entfernt Mikroblasen zuverlässig aus Wasser und Wasser-Glykolgemischen bis zu einem Mischungsverhältnis von 50/50 %. Der Absorber ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und eignet sich auch für Solaranlagen.

Wie funktioniert der Reflex Exvoid Luft-Mikroblasenabscheider?

Der Exvoid Mikroblasenabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement. Die Mikroblasen werden automatisch und dauerhaft über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil-Unterteil in die Atmosphäre abgegeben. Das Gerät arbeitet nach dem Prinzip Vollstrom mit Beruhigung, was eine effiziente Entlüftung ermöglicht.

Für welche Systeme ist der Exvoid geeignet?

Der Absorber ist speziell für geschlossene Heiz- und Kühlsysteme ausgelegt und nicht für offene Systeme geeignet. Er kann mit Wasser und Wasser-Glykolgemischen bis zu 50 % Glykolanteil betrieben werden. Die horizontale Ausführung mit Schweißstutzen und die variable Strömungsrichtung ermöglichen eine flexible Integration in bestehende Anlagen, auch im Solarbereich.

Welche technischen Merkmale zeichnen den Exvoid aus?

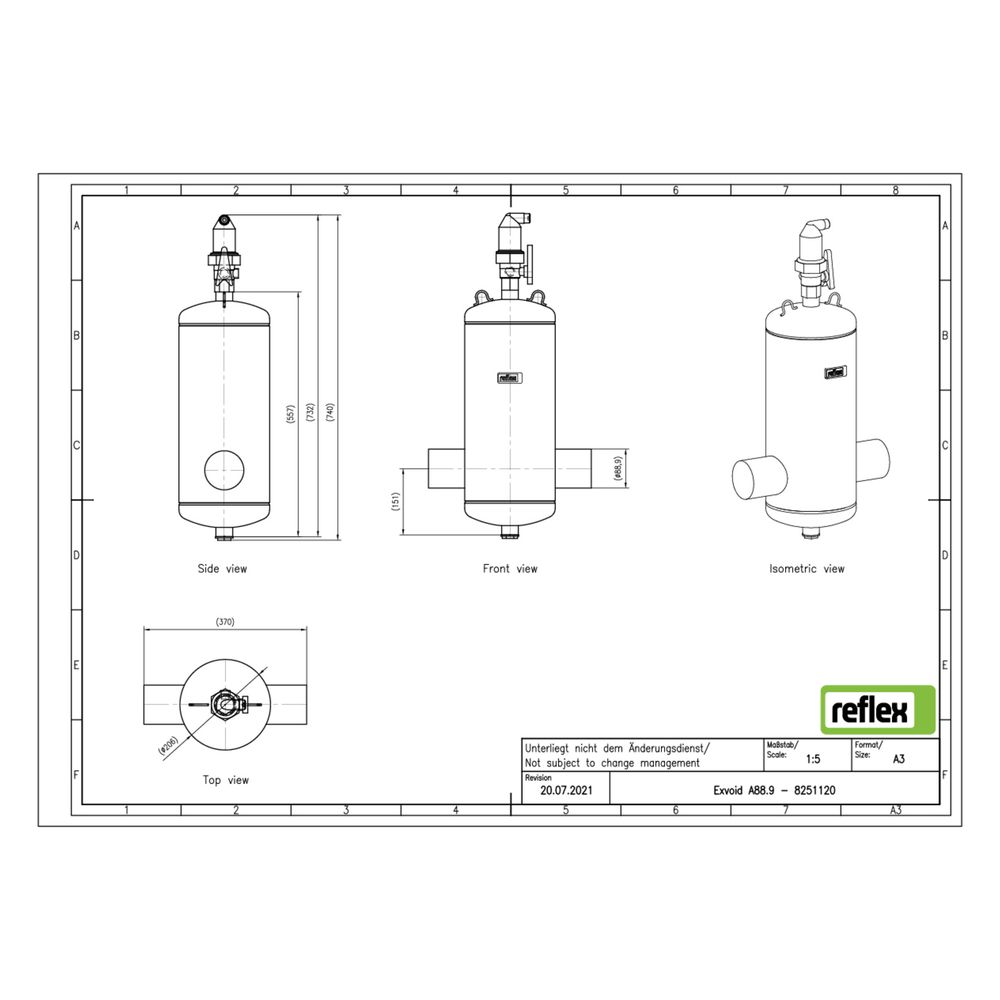

Das Gehäuse besteht aus robustem Stahl, der Nenndurchmesser beträgt 3 Zoll (80 mm) bei einem Rohraußendurchmesser von 88,9 mm. Die Baulänge liegt bei 370 mm. Die Durchflussleistung reicht von 0,10 bis 27 m³/h, der Kvs-Wert beträgt 158,5. Eine Reinigung während des Betriebs ist nicht möglich. Der Absorber verfügt über keinen abnehmbaren Filter und keine Isolierung.

Technische Daten

• Rohraußendurchmesser: 88,9 mm
• Nenndurchmesser: 3 Zoll (80 mm)
• Baulänge: 370 mm
• Maximaler Arbeitsdruck: 10 bar
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 27 m³/h
• Kvs-Wert: 158,5
• Werkstoff Gehäuse: Stahl
• Ausführung: horizontal
• Strömungsrichtung: variabel
• Automatischer Entlüfter: integriert

Der Reflex Exvoid Luft-Mikroblasenabscheider A mit Schweißstutzen bietet eine zuverlässige Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit einem maximalen Betriebsdruck von 10 bar, einer Durchflussleistung bis 27 m³/h und der Eignung für Wasser-Glykol-Gemische bis 50 % ist er eine effiziente Komponente zur Optimierung der Anlagensicherheit und Betriebssicherheit.
