Reflex S Ausdehnungsgefäß MAG 140, Nennvolumen 140l, 10 bar, stehend, Halbmembran, Grau
Der Reflex S Ausdehnungsgefäß MAG 140 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 140 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den stehenden Einsatz in geschlossenen Solar-, Heiz- und Kühlwassersystemen konzipiert und eignet sich für Frostschutzmittelzusätze von 25 bis 50 Prozent. Die graue Epoxidharzbeschichtung sorgt für eine langlebige Oberfläche.
Für welche Anwendungen ist das Reflex S Ausdehnungsgefäß geeignet?
Das Gefäß ist für geschlossene Solar-, Heiz- und Kühlwassersysteme ausgelegt. Es unterstützt den Einsatz von Frostschutzmitteln mit einem Anteil von mindestens 25 bis maximal 50 Prozent. Die Konstruktion nach DIN EN 13831 und die Zulassung gemäß Druckgeräterichtlinie 2014/68/EU ermöglichen die Eignung für diese Anwendungen.
Wie ist das Reflex S Ausdehnungsgefäß konstruiert?

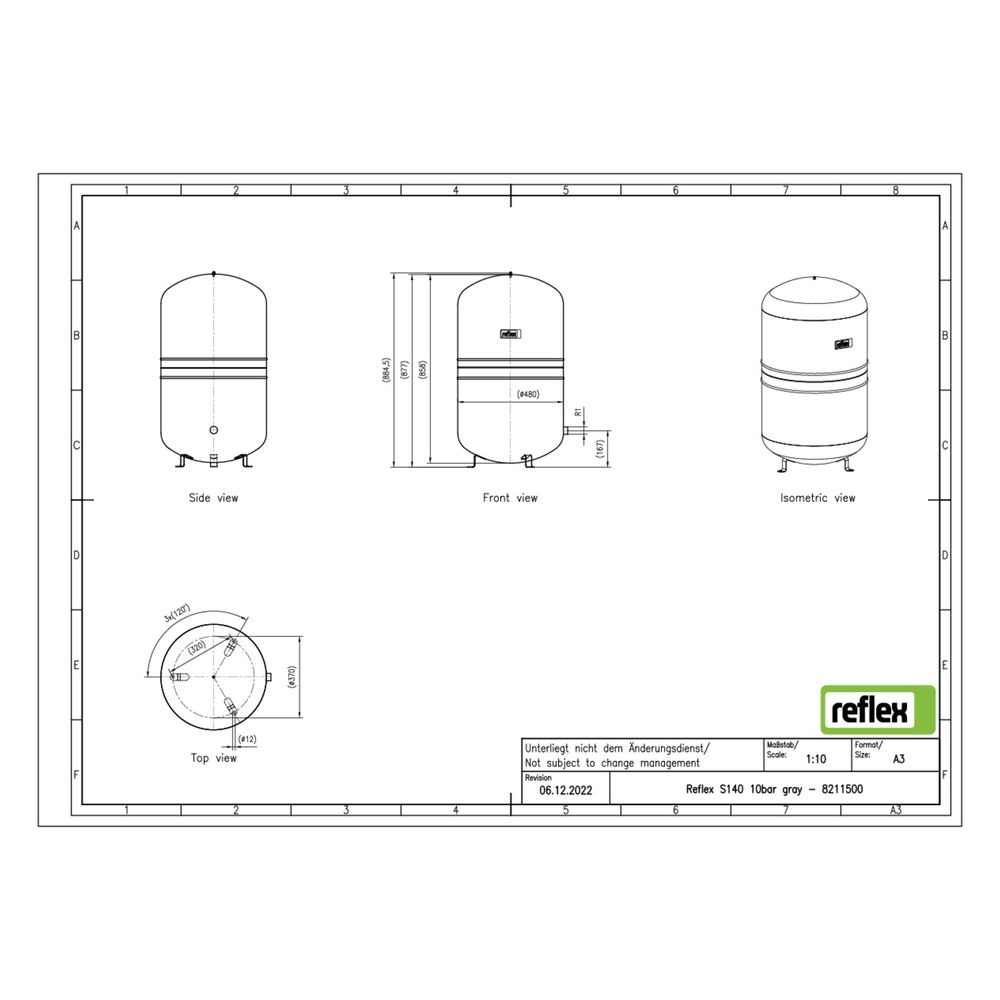

Das Gefäß verfügt über eine nicht tauschbare Halbmembran aus SBR, die den Innenraum in einen Wasser- und einen Gasraum mit Polster unterteilt. Es ist stehend mit Füßen ausgestattet und besitzt einen Außengewindeanschluss mit einem Nenndurchmesser von 1 Zoll (25 mm). Die Bauhöhe beträgt 886 mm, der Durchmesser 486 mm und das Kippmaß 1008 mm.
Welche technischen Eigenschaften und Betriebsgrenzen sind zu beachten?
Das Ausdehnungsgefäß ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und hat einen Vordruck von 3 bar. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur im Dauerbetrieb liegt bei 70 °C. Die Mediumtemperatur kann zwischen -10 °C und 70 °C variieren. Es ist nicht für den Einsatz mit Leitungswasser geeignet und wird ohne Sicherheitsventil, Manometer oder Befestigungsmaterial geliefert.
Technische Daten
- Nennvolumen: 140 l
- Maximaler Betriebsdruck: 10 bar
- Vordruck: 3 bar
- Max. zulässige Systemtemperatur: 120 °C
- Max. Betriebstemperatur (Dauerbetrieb): 70 °C
- Mediumtemperatur (Dauerbetrieb): -10 °C bis 70 °C
- Max. Glykol-Mischung: 50 %
- Bauhöhe: 886 mm
- Durchmesser: 486 mm
- Kippmaß: 1008 mm
- Anschluss: Außengewinde, 1 Zoll (25 mm)
- Membranmaterial: SBR (Halbmembran, nicht tauschbar)
- Farbe: grau
Das Reflex S Ausdehnungsgefäß MAG 140 bietet eine zuverlässige Lösung für den Ausgleich von Volumenänderungen in geschlossenen Solar-, Heiz- und Kühlwassersystemen. Mit einem Nennvolumen von 140 Litern, einem maximalen Betriebsdruck von 10 bar und der Eignung für Frostschutzmittelzusätze bis 50 Prozent ist es für anspruchsvolle Betriebsbedingungen geeignet und ermöglicht eine lange Lebensdauer.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex S |
| Hersteller-Produktgruppe | Reflex S |
| Hersteller-Artikelnummer | 8211500 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8211500 |
| Bauhöhe | 886,00 |
| Durchmesser | 486,00 |
| EAN-13 | 4036705110405 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 21,2 kg |
| Kippmaß | 1008,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 33,70 |
| Vordruck | 3,00 |
| Werkstoff Membran/Balg | SBR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
