Reflex Longtherm Plattenwärmetauscher RLG-21-65, geschraubt, 65 Platten, NBR-Dichtungen

Der Reflex Longtherm Plattenwärmetauscher RLG-21-65 ist ein geschraubter Wärmetauscher mit 65 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Drücken erforderlich ist.

Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?

Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine einfache Zerlegung und Wartung.

Welche Strömungskanäle sind im Wärmetauscher integriert?

Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Durchfluss in den jeweiligen Kreisläufen.

Für welche Betriebsbedingungen ist der Longtherm RLG-21-65 ausgelegt?

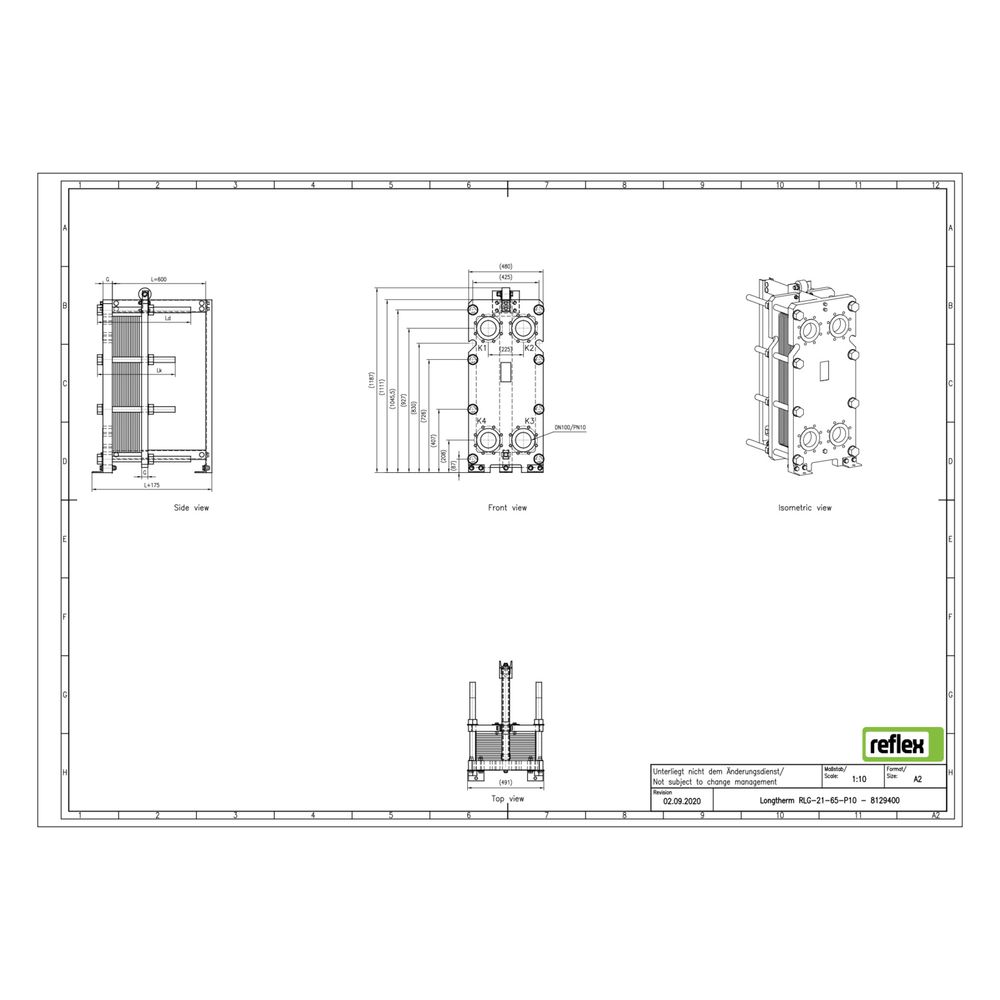

Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 100 im Primärkreislauf. Die Baumaße betragen 480 mm in der Länge, 1181 mm in der Höhe und 745 mm in der Tiefe. Die Anschlüsse sind nicht seitlich angebracht, und der Wärmetauscher ist nicht vollversiegelt. Er ist nicht für die Verwendung mit Dämmschalen vorgesehen.

Technische Daten

• Anzahl der Platten: 65
• Werkstoff der Platten: rostfreier Stahl
• Dichtungsmaterial: NBR-Butyl (klebefrei)
• Lotmaterial: Kupfer
• Maximaler Arbeitsdruck: 10 bar
• Nenndurchmesser primär: DN 100
• Baulänge: 480 mm
• Bauhöhe: 1181 mm
• Bautiefe: 745 mm
• Mittenabstand Anschlüsse: 225 mm

Der Reflex Longtherm Plattenwärmetauscher RLG-21-65 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Dichtungen und der flexiblen Erweiterbarkeit durch zusätzliche Plattenpakete ist er eine zuverlässige Lösung für industrielle Wärmeübertrager-Anwendungen.
