Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 100 R, mit Wartungsflansch und Flansch, 8-Loch, 10 bar

Der Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 100 R mit Wartungsflansch und 8-Loch-Flanschanschluss ist eine kombinierte Armatur zur effizienten Entfernung von Schlamm und Mikroblasen in Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Systemkreisläufen. Das Gerät ist für Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50% geeignet und arbeitet bei einem maximalen Betriebsdruck von 10 bar.

Wie schützt der Extwin Schmutzabscheider empfindliche Geräte?

Der Extwin Schmutzabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement namens Flowpac und leitet diese automatisch und dauerhaft über einen integrierten, absperrbaren Großentlüfter (Exvoid-T mit 3-Wege-Ventil-Unterteil) in die Atmosphäre ab. Dadurch werden Mikroblasen und Luft zuverlässig aus dem System entfernt, was die Funktion empfindlicher Komponenten verbessert und Störungen reduziert.

Wie werden Schmutzpartikel im System entfernt?

Das Gerät ist mit einem speziell gestalteten Einsatz ausgestattet, der Partikel ab einer Größe von 5,0 Mikrometern aus dem Flüssigkeitsstrom abscheidet. Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Wartung ohne Betriebsunterbrechung ermöglicht. Ein Wartungsflansch erleichtert den Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten.

Für welche Systeme und Medien ist der Extwin geeignet?

Der Extwin Schmutzabscheider ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen konzipiert. Er eignet sich für Wasser und Wasser/Glykolgemische mit einem Glykolanteil von bis zu 50%. Das Gerät ist nicht für offene Systeme oder Solaranlagen vorgesehen. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C.

Welche technischen Anschluss- und Betriebsmerkmale hat der Extwin TW 100 R?

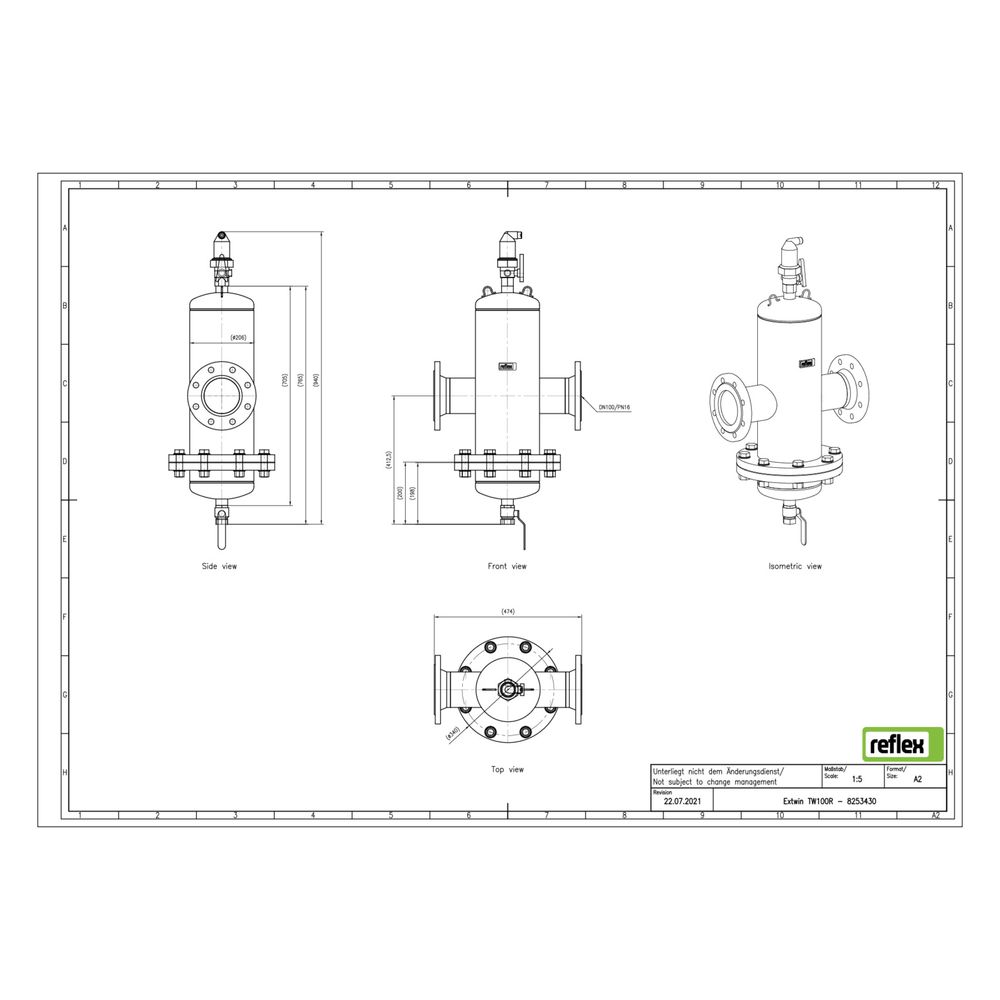

Der Extwin TW 100 R ist horizontal ausgeführt und verfügt über einen 8-Loch-Flanschanschluss mit einem Nenndurchmesser von DN 100 und einem Rohraußendurchmesser von 114,30 mm. Die Baulänge beträgt 470 mm. Der maximale Arbeitsdruck liegt bei 10 bar. Die Durchflussleistung reicht von 0,10 bis 47,00 m³/h, mit einem Kvs-Wert von 244,30. Das Gerät arbeitet nach dem magnetischen Funktionsprinzip und ist als Vollstromabscheider mit Beruhigung ausgelegt.

Technische Daten

• Anschluss: Flansch, 8-Loch
• Nenndurchmesser: DN 100
• Rohraußendurchmesser: 114,30 mm
• Baulänge: 470 mm
• Maximaler Arbeitsdruck: 10 bar
• Medium: Wasser und Wasser/Glykolgemisch bis 50/50%
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Durchflussleistung: 0,10 bis 47,00 m³/h
• Kvs-Wert: 244,30
• Ausführung: horizontal
• Reinigung während des Betriebs: nicht möglich
• Automatischer Entlüfter: integriert, absperrbar

Der Reflex Extwin Schmutzabscheider TW DN 100 R bietet eine zuverlässige Kombination aus Mikroblasen- und Schmutzabscheidung für geschlossene Heiz- und Kühlsysteme. Mit seiner robusten Stahlbauweise, dem integrierten Großentlüfter und der wartungsfreundlichen Konstruktion unterstützt er die Systemeffizienz und schützt empfindliche Komponenten bei einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur bis 110 °C.
