Beschreibung

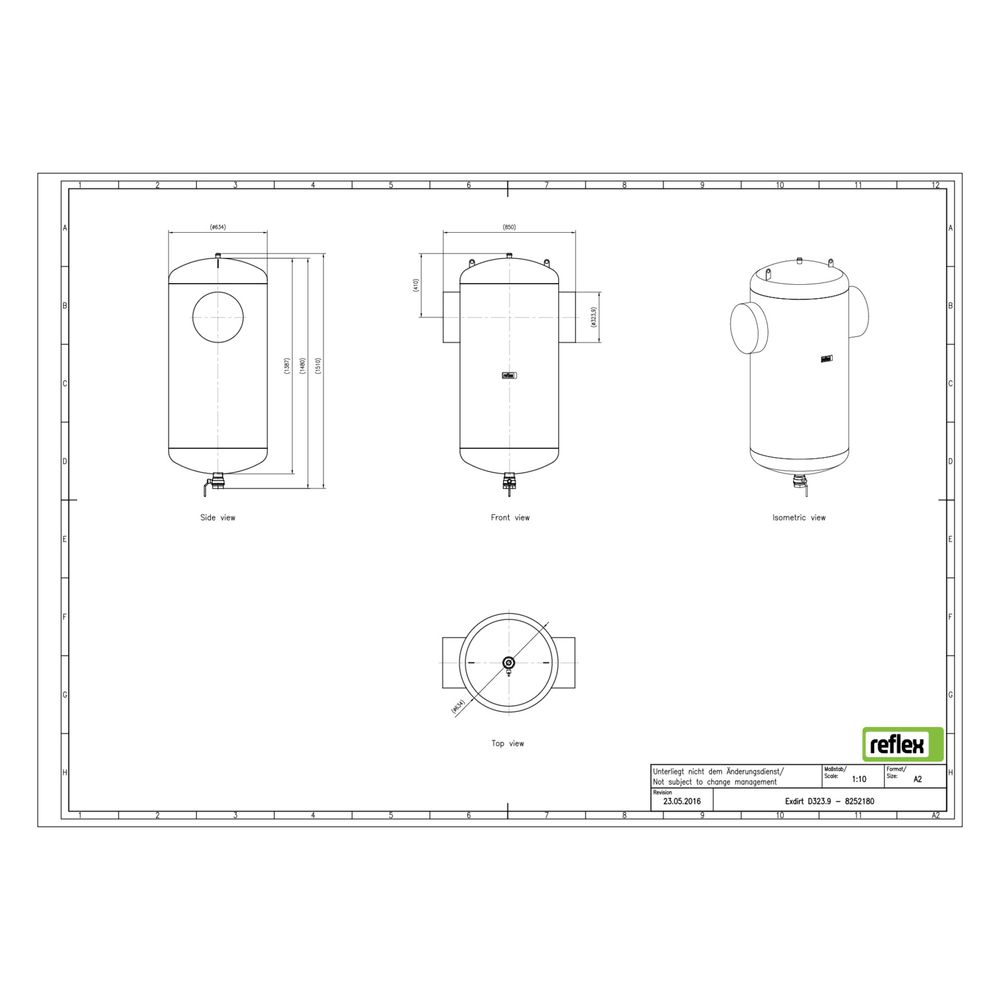

Reflex Exdirt Schmutzabscheider D 323,9mm, mit Schweißstutzen, 10 bar
Der Reflex Exdirt Schmutzabscheider mit einem Rohraußendurchmesser von 323,9 mm und Schweißstutzen ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen konzipiert. Er entfernt selbst kleinste Schmutz- und Schlammpartikel ab 5 Mikrometern, schützt die Anlage und trägt zur Reduzierung von Betriebskosten bei. Das Gerät ist für Medien wie Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % geeignet und arbeitet mit einem maximalen Betriebsdruck von 10 bar.
Wie funktioniert der Reflex Exdirt Schmutzabscheider?
Der Exdirt Schmutzabscheider arbeitet nach dem Prinzip eines Vollstromabscheiders mit Beruhigung und integriertem magnetischem Funktionsprinzip. Dadurch werden Partikel ab einer Größe von 5 Mikrometern effektiv aus dem Flüssigkeitsstrom entfernt. Die Kombination aus mechanischer und magnetischer Abscheidung sorgt für eine gründliche Reinigung des Mediums und schützt die angeschlossenen Komponenten vor Ablagerungen.
Wie wird der Schmutzabscheider gereinigt?
Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Entleerung und Reinigung ohne Betriebsunterbrechung ermöglicht. Dies ermöglicht eine kontinuierliche Funktion der Anlage und minimiert den Wartungsaufwand.
Für welche Systeme und Medien ist der Exdirt geeignet?
Der Schmutzabscheider ist speziell für geschlossene Heiz- und Kühlsysteme ausgelegt und nicht für offene Systeme geeignet. Er kann mit Wasser sowie Wasser/Glykolgemischen bis zu 50 % Glykolanteil betrieben werden. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen 0 und 110 °C.
Welche Ausführungen und Anschlüsse sind verfügbar?
Der Exdirt ist in verschiedenen Ausführungen erhältlich, darunter Messing mit Gewinde- oder Klemmringanschluss (DN 20) sowie Stahl mit Schweiß- oder Flanschanschluss. Die hier beschriebene Variante verfügt über einen horizontalen Stahlkörper mit Schweißstutzen.
Technische Daten
- Rohraußendurchmesser: 323,9 mm
- Baulänge: 850 mm
- Maximaler Betriebsdruck: 10 bar
- Nenndurchmesser: 12 Zoll (300)
- Kvs-Wert: 1696,4
- Durchflussleistung: 0,10 bis 405 m³/h
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Maximale Glykol-Mischung: 50 %
- Werkstoff Gehäuse: Stahl
- Anschlussart: Schweißstutzen
- Reinigung während des Betriebs: möglich
- Geeignet für: geschlossene Heiz- und Kühlsysteme
Der Reflex Exdirt Schmutzabscheider bietet eine zuverlässige Entfernung von Schmutzpartikeln ab 5 Mikrometern und schützt so Heiz- und Kühlsysteme effektiv. Mit einem maximalen Betriebsdruck von 10 bar, einer hohen Durchflussleistung und der Möglichkeit zur Reinigung während des Betriebs stellt er eine effiziente Lösung für geschlossene Anlagen dar.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8252180 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8252180 |
| Ausführung | horizontal |
| Baulänge | 850,00 |
| Durchflussleistung | 0,10 - 405,00 |
| EAN-13 | 4036705118654 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 150 kg |
| Kvs-Wert | 1696,40 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit Kupplungen | nein |
| Nenndurchmesser | 12 Zoll (300) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | ja |
| Rohraußendurchmesser | 323,90 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 30666633 |
