Beschreibung
Reflex V Vorschaltgefäß, Nenninhalt 40l, mit Füßen, 10 bar, Grau
Der Reflex V Vorschaltgefäß mit einem Nenninhalt von 40 Litern ist ein graues Druckgerät, das speziell zum Schutz der Membran in Membran-Druckausdehnungsgefäßen entwickelt wurde. Es eignet sich für den Einsatz in Heiz- und Kühlsystemen, insbesondere bei Medientemperaturen größer als 70 °C oder kleiner als 0 °C. Das Vorschaltgefäß ist mit Füßen ausgestattet und für einen maximalen Betriebsdruck von 10 bar ausgelegt.
Wie schützt das Reflex V Vorschaltgefäß die Membran?
Das Vorschaltgefäß Reflex V dient dazu, die Membran in Membran-Druckausdehnungsgefäßen vor Übertemperatur und Kondensatbildung im Gasraum zu schützen. Dies ist besonders wichtig bei systembedingten Medientemperaturen über 70 °C oder unter 4 °C. Durch die Temperaturabsenkung vor dem Membran-Druckausdehnungsgefäß wird die Lebensdauer der Membran erhöht und die Betriebssicherheit des Systems verbessert.
Für welche Anwendungen ist das Vorschaltgefäß geeignet?
Das Reflex V Vorschaltgefäß kann sowohl in Heiz- als auch in Kühlsystemen eingesetzt werden. Es ist geeignet für Zentralheizungen und kann auch als Heiz- oder Kühlwasserpufferspeicher verwendet werden. Die maximale Glykol-Mischung im Medium beträgt 50 Prozent. Das Gerät ist für den Dauerbetrieb bei Mediumtemperaturen von minus 10 bis 110 °C ausgelegt.
Welche Ausstattungsmerkmale bietet das Reflex V Vorschaltgefäß?
Das Vorschaltgefäß ist ohne Membran ausgeführt und verfügt über eine langlebige Epoxidharzbeschichtung, die den Korrosionsschutz sicherstellt. Es ist vertikal aufstellbar und mit Füßen ausgestattet, was die Installation erleichtert. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 1 Zoll (25 mm). Sicherheitsventil, Manometer und Befestigungsmaterial sind nicht im Lieferumfang enthalten.
Technische Daten
- Nenninhalt: 40 l
- Farbe: grau
- Maximaler Arbeitsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): -10 bis 110 °C
- Maximale Glykol-Mischung: 50 %
- Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm)

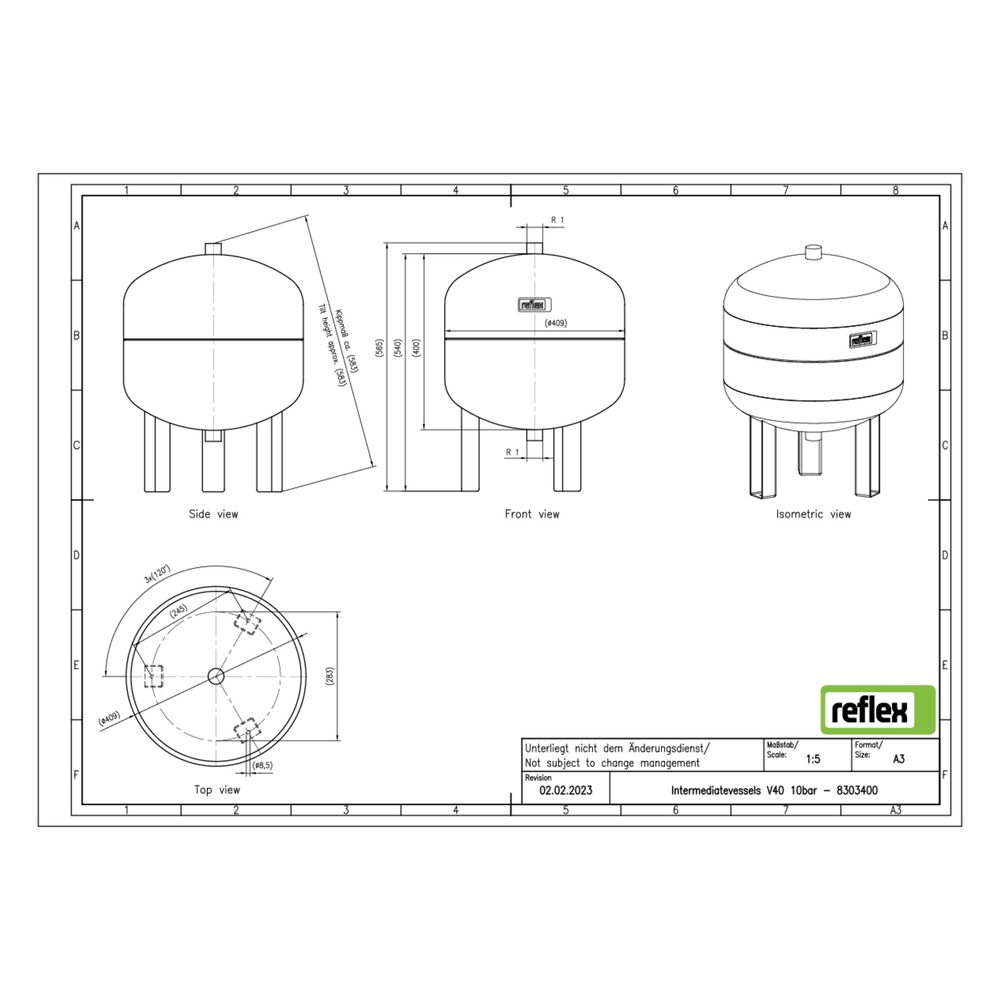

- Durchmesser: 409 mm
- Bauhöhe: 562 mm
- Kippmaß: 583 mm
- Mit Füßen: ja
- Geeignet für: Zentralheizung, Kühlen
Das Reflex V Vorschaltgefäß mit 40 Litern Nenninhalt bietet eine zuverlässige Lösung zum Schutz von Membran-Druckausdehnungsgefäßen bei hohen und niedrigen Medientemperaturen. Mit einem maximalen Arbeitsdruck von 10 bar und der robusten Epoxidharzbeschichtung ist es für den Einsatz in Heiz- und Kühlsystemen gut geeignet und unterstützt eine lange Lebensdauer der angeschlossenen Komponenten.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Vorschaltgefäß V |
| Hersteller-Produktgruppe | Vorschaltgefäß V |
| Hersteller-Artikelnummer | 8303400 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8303400 |
| Bauhöhe | 562,00 |
| Durchmesser | 409,00 |
| EAN-13 | 4036705181122 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 11,1 kg |
| Kippmaß | 583,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 110,00 |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 33,70 |
| WEEE-Nr. | DE30666633 |
