Beschreibung
Reflex V Vorschaltgefäß, Nenninhalt 20l, 10 bar, Grau
Der Reflex V Vorschaltgefäß mit einem Nenninhalt von 20 Litern und einem maximalen Arbeitsdruck von 10 bar ist ein graues Zubehörprodukt aus der Serie Vorschaltgefäß V. Es dient als Schutz für die Membran in Membran-Druckausdehnungsgefäßen bei systembedingten Medientemperaturen über 70 °C oder unter 4 °C und kann auch als Heiz- oder Kühlwasserpufferspeicher eingesetzt werden. Das Gefäß ist für den vertikalen Einbau in Zentralheizungen geeignet und unterstützt eine Glykol-Mischung von bis zu 50 %.
Wie schützt das Reflex V Vorschaltgefäß die Membran?
Das Reflex V Vorschaltgefäß verhindert Übertemperatur und Kondensatbildung im Gasraum der Membran-Druckausdehnungsgefäße. Es wird vor diesen Gefäßen installiert, um die Membran bei Temperaturen größer 70 °C oder kleiner 0 °C zu schützen. Dadurch wird die Lebensdauer der Membran erhöht und die Betriebssicherheit des Systems verbessert.
Für welche Anwendungen ist das Vorschaltgefäß geeignet?
Das Vorschaltgefäß Reflex V ist speziell für den Einsatz in Zentralheizungen konzipiert und kann sowohl im Heiz- als auch im Kühlbetrieb verwendet werden. Es ist auch als Pufferspeicher einsetzbar, was die Flexibilität in der Systemgestaltung erhöht. Das Gefäß ist nicht für den Einsatz mit Leitungswasser geeignet.
Welche technischen Merkmale zeichnen das Reflex V Vorschaltgefäß aus?

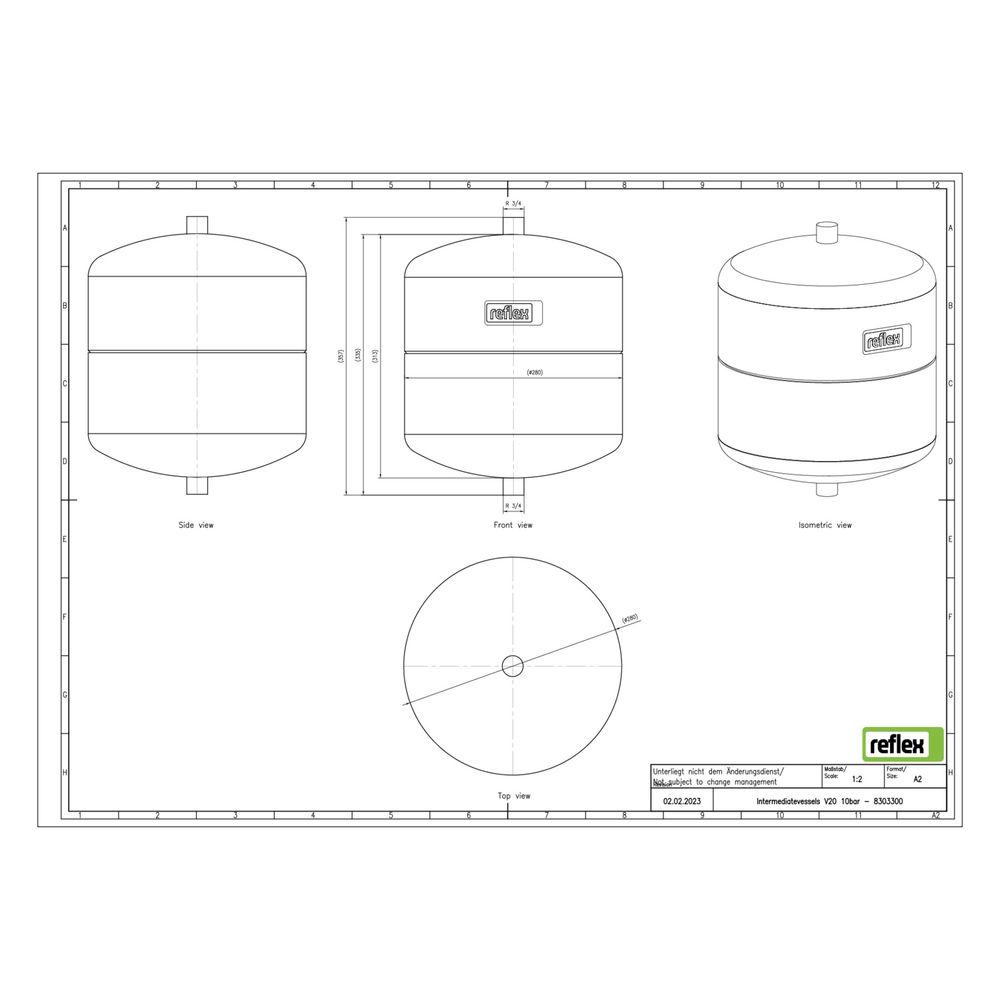

Das Gefäß verfügt über eine langlebige Epoxidharzbeschichtung und ist ohne Membran ausgeführt. Es besitzt metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Die Bauhöhe beträgt 360 mm, der Durchmesser 280 mm und das Kippmaß 456 mm. Das Vorschaltgefäß ist für einen Mediumtemperaturbereich von -10 °C bis 110 °C ausgelegt und kann mit einer Glykol-Mischung von bis zu 50 % betrieben werden.
Welche Ausstattungsmerkmale sind beim Reflex V Vorschaltgefäß vorhanden?
Das Vorschaltgefäß ist ohne Sicherheitsventil, Manometer, Befestigungsmaterial, Füße oder feste Wandstütze ausgestattet. Es ist für die vertikale Platzierung vorgesehen und entspricht den Anforderungen der Druckgeräterichtlinie 2014/68/EU.
Technische Daten
- Nenninhalt: 20 l
- Maximaler Arbeitsdruck: 10 bar
- Farbe: grau
- Bauhöhe: 360 mm
- Durchmesser: 280 mm
- Kippmaß: 456 mm
- Anschluss: Außengewinde (metrisch), 3/4 Zoll (20 mm)
- Rohraußendurchmesser Anschluss: 26,9 mm
- Mediumtemperatur (Dauerbetrieb): -10 °C bis 110 °C
- Max. Glykol-Mischung: 50 %
- Geeignet für: Zentralheizung, Kühlen
Das Reflex V Vorschaltgefäß bietet eine zuverlässige Lösung zum Schutz von Membran-Druckausdehnungsgefäßen bei hohen und niedrigen Temperaturen. Mit einem Nenninhalt von 20 Litern und einem maximalen Arbeitsdruck von 10 bar ist es vielseitig einsetzbar und unterstützt sowohl Heiz- als auch Kühlkreisläufe in Zentralheizungen.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Vorschaltgefäß V |
| Hersteller-Produktgruppe | Vorschaltgefäß V |
| Hersteller-Artikelnummer | 8303300 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8303300 |
| Bauhöhe | 360,00 |
| Durchmesser | 280,00 |
| EAN-13 | 4036705181115 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 3,84 kg |
| Kippmaß | 456,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 110,00 |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
