Reflex Exdirt Schmutzabscheider D DN 50, mit Flansch, 4-Loch, 10 bar

Der Reflex Exdirt Schmutzabscheider D DN 50 mit Flanschanschluss und 4-Loch-Befestigung ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen konzipiert. Er entfernt selbst kleinste Schmutz- und Schlammpartikel ab einer Größe von 5 Mikrometern aus Wasser oder Wasser-Glykol-Gemischen bis zu 50 Prozent. Mit einem maximalen Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 110 °C schützt der Absorber die Anlage und trägt zur Reduzierung von Betriebskosten bei.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Exdirt Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch Partikel effektiv aus dem Flüssigkeitsstrom abgeschieden werden. Ein speziell gestalteter Einsatz sorgt für die Entfernung von Schmutzpartikeln ab 5 Mikrometern. Zusätzlich unterstützt ein magnetisches Funktionsprinzip die Abscheidung von metallischen Partikeln. Die Reinigung des Schmutzsammelraums erfolgt über einen integrierten Entschlammungskugelhahn, der eine Entleerung ohne Unterbrechung des Betriebs ermöglicht.

Für welche Systeme und Medien ist der Exdirt geeignet?

Der Schmutzabscheider ist für geschlossene flüssigkeitsgefüllte Anlagensysteme ausgelegt und eignet sich sowohl für Heiz- als auch Kühlsysteme. Er ist kompatibel mit Wasser und Wasser-Glykol-Gemischen bis zu einem Mischungsverhältnis von 50 zu 50 Prozent. Der Einsatz in offenen Systemen oder Solaranlagen ist nicht vorgesehen.

Welche Anschluss- und Bauarten sind verfügbar?

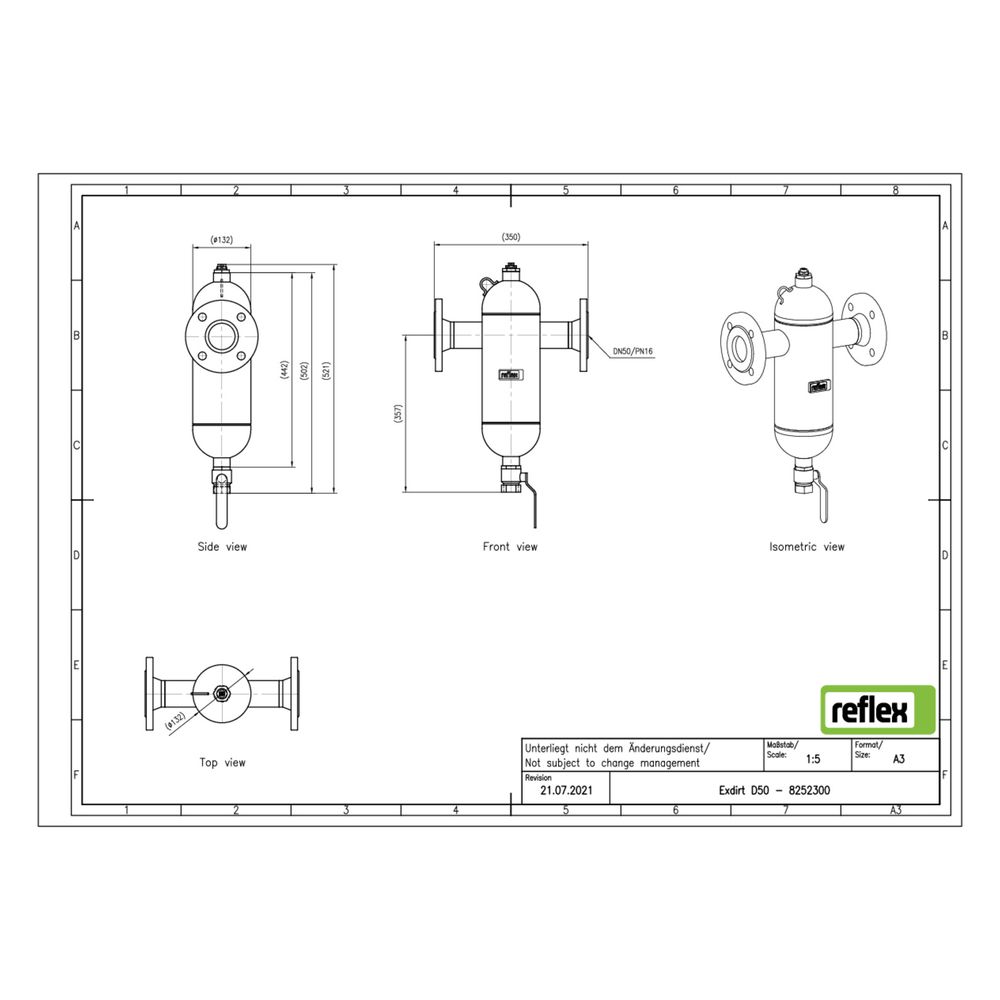

Das Modell Exdirt D DN 50 ist in der Ausführung mit horizontalem Flanschanschluss und 4-Loch-Befestigung erhältlich. Das Gehäuse besteht aus Stahl, der Rohraußendurchmesser beträgt 60,3 mm, und die Baulänge liegt bei 350 mm. Kupplungen sind nicht integriert, was eine flexible Einbindung in bestehende Anlagen ermöglicht.

Technische Daten

• Nenndurchmesser: DN 50
• Anschlussart: Flansch, 4-Loch
• Werkstoff Gehäuse: Stahl
• Maximaler Betriebsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 12,50 m³/h
• Kvs-Wert: 72,20
• Bauform: horizontal
• Baulänge: 350 mm
• Rohraußendurchmesser: 60,30 mm

Der Reflex Exdirt Schmutzabscheider D DN 50 mit Flanschanschluss bietet eine zuverlässige Entfernung von Schmutzpartikeln ab 5 Mikrometern und ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen mit Wasser oder Wasser-Glykol-Gemischen bis 50 Prozent geeignet. Mit einem maximalen Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 110 °C unterstützt er den Schutz der Anlage und trägt zur Senkung der Betriebskosten bei.
