Reflex Ausdehnungsgefäß G MAG 300, 300L, 6 bar, stehend, Grau
Der Reflex Reflex G Ausdehnungsgefäß MAG 300 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 300 Litern und einem maximalen Arbeitsdruck von 6 bar. Es ist für geschlossene Heiz- und Kühlwassersysteme konzipiert und eignet sich insbesondere für Zentralheizungen und Kühlsysteme mit Frostschutzmittelzusatz von 25 bis 50 Prozent. Die stehende Ausführung in Grau verfügt über eine langlebige Epoxidharzbeschichtung.
Wie ist das Reflex G Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß besitzt eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Die Membran entspricht der DIN EN 13831 und ermöglicht wiederkehrende Revisionen bei Großgefäßen. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, was die Betriebssicherheit erhöht. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden.
Für welche Einsatzbedingungen ist das Gefäß geeignet?
Das Reflex G MAG 300 ist für den Dauerbetrieb mit Mediumtemperaturen von -10 bis 70 °C ausgelegt und kann in Systemen mit einer maximal zulässigen Systemtemperatur von 120 °C eingesetzt werden. Es ist nicht für den Einsatz mit Leitungswasser vorgesehen.
Welche Anschlussmöglichkeiten bietet das Ausdehnungsgefäß?
Das Gefäß ist mit einem metrischen Außengewindeanschluss mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm) ausgestattet. Der Außendurchmesser des Anschlussrohres beträgt 42,40 mm. Die stehende Ausführung verfügt über Füße zur sicheren Platzierung.
Welche Normen und Zulassungen erfüllt das Reflex G MAG 300?
Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000 und ist gemäß der Druckgeräterichtlinie 2014/68/EU zugelassen.
Technische Daten
- Nennvolumen: 300 l
- Maximaler Arbeitsdruck: 6 bar
- Vordruck: 3,5 bar

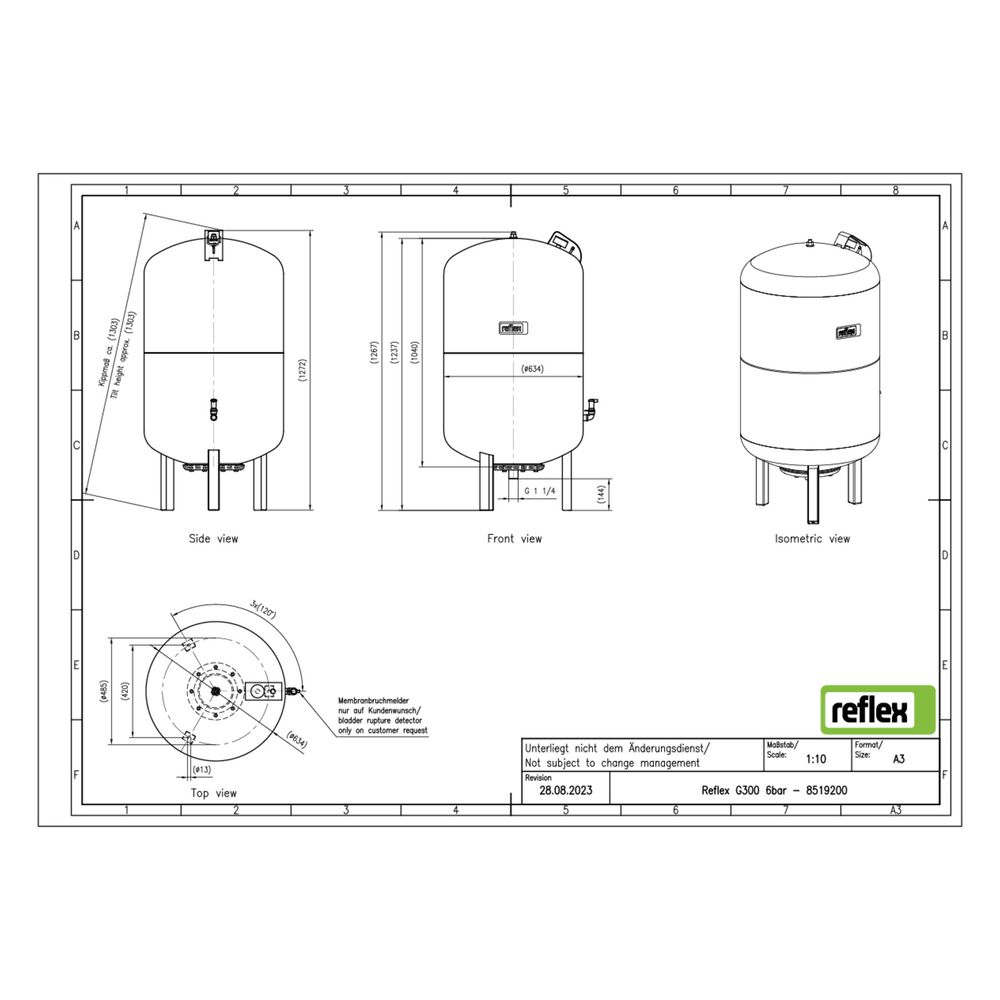

- Bauhöhe: 1267 mm
- Durchmesser: 634 mm
- Kippmaß: 1303 mm
- Anschluss: Außengewinde (metrisch), 1 1/4 Zoll (32 mm)
- Werkstoff Membran: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Glykol-Mischung: 50 %
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Max. zulässige Systemtemperatur: 120 °C
- Mit Manometer: ja
- Mit Füßen: ja
Das Reflex Reflex G Ausdehnungsgefäß MAG 300 bietet eine robuste und langlebige Lösung für die Druckhaltung in Heiz- und Kühlsystemen. Mit seiner austauschbaren Membran, dem Schutz von Manometer und Vordruckventil sowie der hohen Temperatur- und Druckbeständigkeit ist es für vielfältige Anwendungen in der Haustechnik geeignet und unterstützt eine sichere und effiziente Systemfunktion.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex G |
| Hersteller-Produktgruppe | Reflex G |
| Hersteller-Artikelnummer | 8519200 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8519200 |
| Bauhöhe | 1267,00 |
| Durchmesser | 634,00 |
| EAN-13 | 4036705111143 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 52 kg |
| Kippmaß | 1303,00 |
| Max Arbeitsdruck | 6,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 1 1/4 Zoll (32) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 42,40 |
| Vordruck | 3,50 |
| Werkstoff Membran/Balg | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| WEEE-Nr. | 30666633 |
