Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW 323,9mm, mit Schweißstutzen, 10 bar

Der Reflex Extwin Schmutzabscheider mit Luft-Mikroblasenabscheider TW 323,9 mm ist eine kombinierte Armatur für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe. Er eignet sich für die Medien Wasser und Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/50 % und arbeitet mit einem maximalen Betriebsdruck von 10 bar. Die Ausführung mit Schweißstutzen und einem Gehäuse aus Stahl ermöglicht eine robuste Installation.

Wie funktioniert der Reflex Extwin Schmutzabscheider?

Der Extwin sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement und leitet diese automatisch und dauerhaft über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil-Unterteil in die Atmosphäre ab. Gleichzeitig entfernt die Armatur Partikel ab einer Größe von 5,0 Mikrometern mithilfe eines speziell gestalteten Einsatzes. Die Kombination aus Mikroblasen- und Schmutzabscheidung schützt empfindliche Geräte an Hochpunkten in Heiz- und Kühlsystemen.

Wie erfolgt die Reinigung des Extwin?

Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn möglich, der eine Wartung ohne Betriebsunterbrechung ermöglicht. Eine optionale Erweiterung mit einem Magneteinsatz (Exferro) erlaubt die Separierung ferromagnetischer Partikel aus dem Fluidstrom.

Für welche Systeme und Medien ist der Extwin geeignet?

Der Extwin ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme oder Solaranlagen geeignet. Er kann mit Wasser und Wasser/Glykolgemischen bis zu 50 % Glykolanteil betrieben werden. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C.

Welche technischen Merkmale zeichnen den Extwin aus?

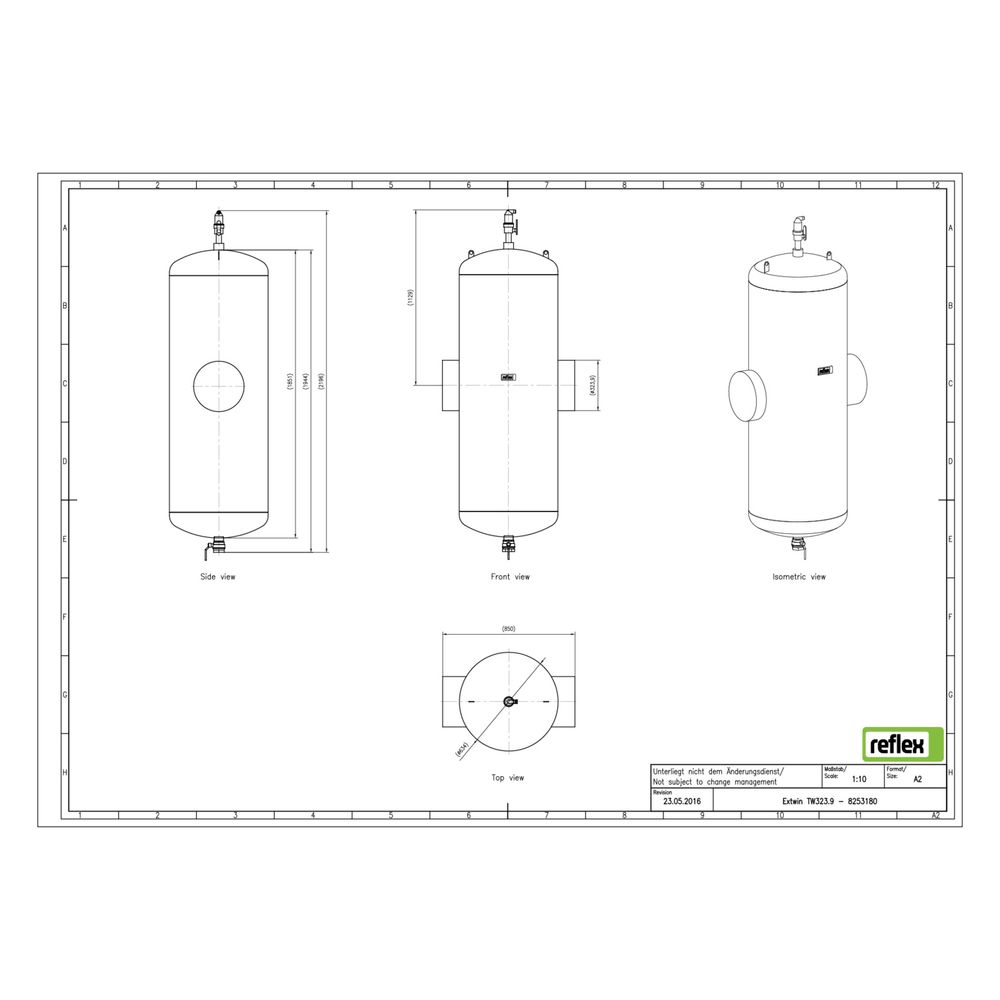

Die Armatur ist horizontal ausgeführt und verfügt über einen Rohraußendurchmesser von 323,9 mm sowie eine Baulänge von 850 mm. Der Nenndurchmesser beträgt 12 Zoll (300 mm), und der Kvs-Wert liegt bei 1696,4, was auf eine hohe Durchflussleistung von 0,10 bis 405 m³/h hinweist. Das magnetische Funktionsprinzip und das Vollstromprinzip mit Beruhigung tragen zur effizienten Abscheidung von Schmutz und Mikroblasen bei.

Technische Daten

• Rohraußendurchmesser: 323,9 mm
• Baulänge: 850 mm
• Nenndurchmesser: 12 Zoll (300 mm)
• Maximaler Arbeitsdruck: 10 bar
• Maximale Mediumtemperatur: 110 °C
• Maximale Glykol-Mischung: 50 %
• Kvs-Wert: 1696,4
• Durchflussleistung: 0,10 bis 405 m³/h
• Werkstoff Gehäuse: Stahl
• Ausführung: horizontal
• Automatischer Entlüfter: integriert

Der Reflex Extwin Schmutzabscheider TW 323,9 mm mit Schweißstutzen bietet eine zuverlässige Kombination aus Mikroblasen- und Schmutzabscheidung für geschlossene Heiz- und Kühlsysteme. Mit seiner robusten Stahlkonstruktion, dem integrierten automatischen Entlüfter und der Möglichkeit zur Reinigung ohne Betriebsunterbrechung unterstützt er die effiziente Systemfunktion bei einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur bis 110 °C.
