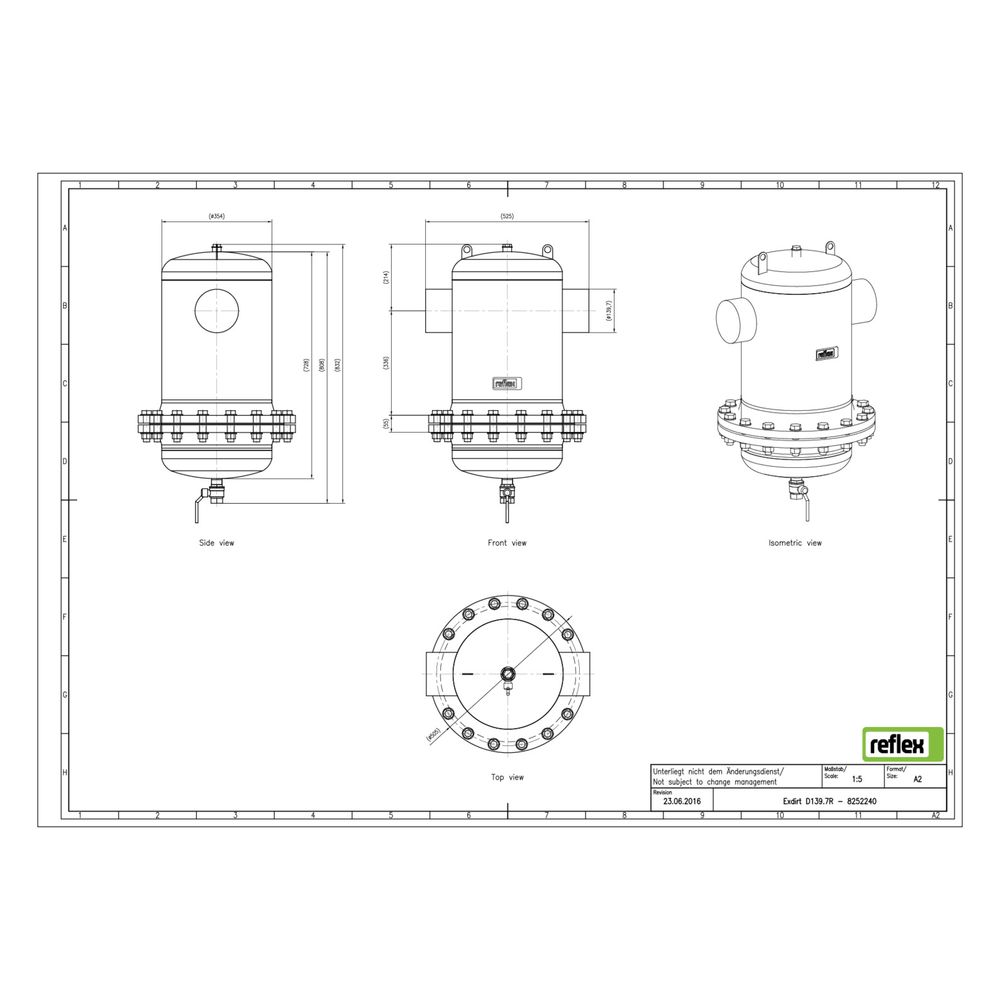

Reflex Exdirt Schmutzabscheider D 139,7mm R, mit Wartungsflansch und Schweißstutzen, 10 bar

Der Reflex Exdirt Schmutzabscheider D 139,7 mm R mit Wartungsflansch und Schweißstutzen ist ein robustes Zubehör für Heiz- und Kühlwassersysteme. Er entfernt selbst kleinste Schmutz- und Schlammpartikel ab 5 Mikrometern aus dem Flüssigkeitsstrom und schützt so die Anlage vor Verschleiß. Das Gerät ist für geschlossene flüssigkeitsgefüllte Anlagensysteme mit Wasser oder Wasser-Glykol-Gemischen bis zu 50 % Glykolanteil geeignet und arbeitet bei einem maximalen Betriebsdruck von 10 bar.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Exdirt Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung und einem magnetischen Funktionsprinzip, das die effiziente Abscheidung von Schmutzpartikeln ermöglicht. Der speziell gestaltete Einsatz filtert Partikel ab einer Größe von 5,0 Mikrometern aus dem Medium. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Reinigung während des Betriebs erlaubt, ohne die Anlage unterbrechen zu müssen.

Für welche Systeme und Medien ist der Exdirt geeignet?

Der Schmutzabscheider ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen konzipiert. Er eignet sich für Wasser und Wasser-Glykol-Gemische mit einem Mischungsverhältnis von bis zu 50 % Glykol. Das Gerät ist nicht für offene Systeme oder Solaranlagen vorgesehen. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C.

Welche Ausführungen und Anschlussarten sind verfügbar?

Der Exdirt ist in verschiedenen Ausführungen erhältlich, darunter Messing mit Gewindeanschluss oder Klemmringanschluss (DN 20) sowie Stahl mit Schweiß- oder Flanschanschluss. Die hier beschriebene Variante verfügt über einen horizontalen Schweißstutzenanschluss und einen Wartungsflansch, der den Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten erleichtert.

Wie unterstützt der Wartungsflansch die Instandhaltung?

Der integrierte Wartungsflansch ermöglicht einen einfachen und schnellen Zugang zum Gehäuseinneren. Dadurch können Reinigungs- und Revisionsarbeiten ohne Ausbau des gesamten Geräts durchgeführt werden. Dies reduziert den Aufwand bei der Wartung und trägt zur Verlängerung der Lebensdauer der gesamten Anlage bei.

Technische Daten

• Rohraußendurchmesser: 139,7 mm
• Nennweite: 5 Zoll (125)
• Maximaler Betriebsdruck: 10 bar
• Maximale Mediumtemperatur: 110 °C
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 72 m³/h
• Kvs-Wert: 351,3
• Baulänge: 525 mm
• Werkstoff Gehäuse: Stahl
• Anschlussart: Schweißstutzen
• Reinigung während des Betriebs: möglich

Der Reflex Exdirt Schmutzabscheider D 139,7 mm R mit Schweißstutzen und Wartungsflansch bietet eine zuverlässige Entfernung von Schmutzpartikeln ab 5 Mikrometern bei einem maximalen Betriebsdruck von 10 bar. Die Kombination aus robustem Stahlgehäuse, magnetischem Funktionsprinzip und der Möglichkeit zur Reinigung während des Betriebs macht ihn zu einer effizienten Lösung für geschlossene Heiz- und Kühlsysteme mit Wasser-Glykol-Gemischen bis 50 %.
