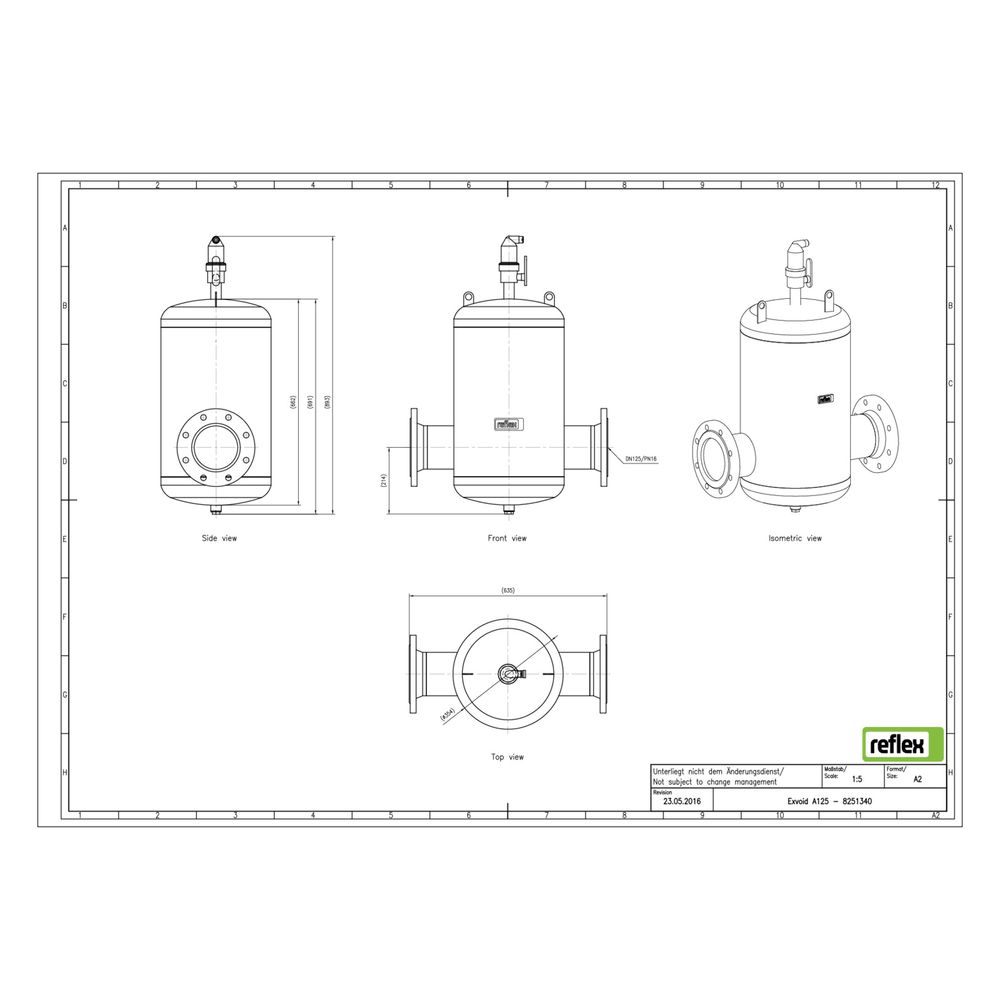

Reflex Exvoid Luft-Mikroblasenabscheider A DN 125, mit Flansch, 8-Loch, 10 bar
Der Reflex Exvoid Luft-Mikroblasenabscheider A DN 125 mit Flanschanschluss und 8-Loch-Flansch ist für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er entfernt Mikroblasen zuverlässig und schnell aus Wasser oder Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50/50 %. Das Gerät ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und eignet sich auch für Solaranlagen.
Wie funktioniert der Reflex Exvoid Luft-Mikroblasenabscheider?
Der Exvoid Mikroblasenabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement. Die Mikroblasen werden automatisch und dauerhaft über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil-Unterteil in die Atmosphäre abgegeben. Dieses Prinzip sorgt für eine effektive Betriebsentlüftung, insbesondere an Hochpunkten der Anlage.
Für welche Systeme ist der Exvoid Mikroblasenabscheider geeignet?
Der Abscheider ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen ausgelegt und kann mit Wasser sowie Wasser/Glykolgemischen bis zu 50 % Glykolanteil betrieben werden. Er ist nicht für offene Systeme geeignet. Die Ausführung mit Stahlgehäuse und Flanschanschluss ermöglicht eine horizontale Installation in Anlagen mit einem Rohraußendurchmesser von 139,7 mm.
Welche technischen Merkmale zeichnen den Exvoid A DN 125 aus?
Der Mikroblasenabscheider verfügt über einen Nenndurchmesser von DN 125 und eine Baulänge von 635 mm. Er ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und kann Mediumtemperaturen von 0 bis 110 °C dauerhaft verarbeiten. Die Durchflussleistung liegt zwischen 0,10 und 72 m³/h, wobei der Kvs-Wert 351,3 beträgt. Die Strömungsrichtung ist variabel, was flexible Einbaumöglichkeiten bietet.
Welche Besonderheiten bietet der Reflex Exvoid Mikroblasenabscheider?
Das Gerät arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch eine effiziente Abscheidung der Mikroblasen sichergestellt wird. Ein automatischer Entlüfter ist integriert, eine Reinigung während des Betriebs ist jedoch nicht möglich. Kupplungen sind nicht enthalten, der Anschluss erfolgt über einen 8-Loch-Flansch. Eine Isolierung ist nicht vorhanden.
Technische Daten
- Nenndurchmesser: DN 125
- Anschluss: Flansch, 8-Loch
- Werkstoff Gehäuse: Stahl
- Baulänge: 635 mm
- Maximaler Arbeitsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Durchflussleistung: 0,10 bis 72 m³/h
- Kvs-Wert: 351,3
- Rohraußendurchmesser: 139,7 mm
- Maximale Glykol-Mischung: 50 %
Der Reflex Exvoid Luft-Mikroblasenabscheider A DN 125 bietet eine zuverlässige und effiziente Lösung zur Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit seiner robusten Stahlausführung, dem Flanschanschluss und der automatischen Entlüftung unterstützt er den störungsfreien Betrieb von Anlagen bei einem maximalen Druck von 10 bar und Mediumtemperaturen bis 110 °C.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8251340 |
| Hersteller | Reflex |
| Anschluss | Flansch |
| Artikelnummer | REFLEX-8251340 |
| Ausführung | horizontal |
| Baulänge | 635,00 |
| Durchflussleistung | 0,10 - 72,00 |
| EAN-13 | 4036705118524 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | ja |
| Gewicht | 60 kg |
| Kvs-Wert | 351,30 |
| Magnetisches Funktionsprinzip | nein |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit abnehmbarem Filter | nein |
| Mit automatischem Entlüfter | ja |
| Mit Isolierung | nein |
| Mit Kupplungen | nein |
| Nenndurchmesser | DN 125 |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 139,70 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Luft |
| Variable Strömungsrichtung | ja |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 30666633 |
