Reflex Exdirt Schmutzabscheider vertikal D 80 V, mit F1 Flansch, 10 bar

Der Reflex Exdirt Schmutzabscheider vertikal D 80 V mit F1 Flansch ist ein robustes Zubehör für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus dem Flüssigkeitsstrom und ist für Medien wie Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % geeignet. Die Armatur ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und ermöglicht eine Reinigung ohne Betriebsunterbrechung.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Exdirt Schmutzabscheider arbeitet mit einem speziell gestalteten Abscheideelement namens Flowpac, das selbst kleinste Schmutz- und Schlammpartikel aus dem Wasserstrom abscheidet. Das Prinzip basiert auf einem Vollstrom mit Beruhigung, wodurch die Partikel effektiv aus dem Medium entfernt werden. Zusätzlich kann der Schmutzabscheider optional mit einem Magneteinsatz (Exferro) erweitert werden, um ferromagnetische Partikel aus dem Fluidstrom zu separieren.

Für welche Systeme ist der Schmutzabscheider geeignet?

Der Exdirt D 80 V ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen konzipiert. Er eignet sich für Wasser und Wasser/Glykolgemische mit einem Glykolanteil von bis zu 50 %. Die Montage erfolgt vertikal mit einem Flanschanschluss gemäß Normeinbaulänge F1 (DIN 3202-1) nach DIN EN 558:2017-05. Offene Systeme und Solaranlagen sind nicht vorgesehen.

Wie erfolgt die Reinigung und Wartung?

Die Reinigung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn möglich, der eine Entleerung und Reinigung ohne Unterbrechung des Betriebs erlaubt. Dies sorgt für eine kontinuierliche Funktion und schont die angeschlossene Anlage, indem schädliche Partikel entfernt werden, die sonst zu Verschleiß und erhöhten Betriebskosten führen könnten.

Welche technischen Merkmale zeichnen den Exdirt D 80 V aus?

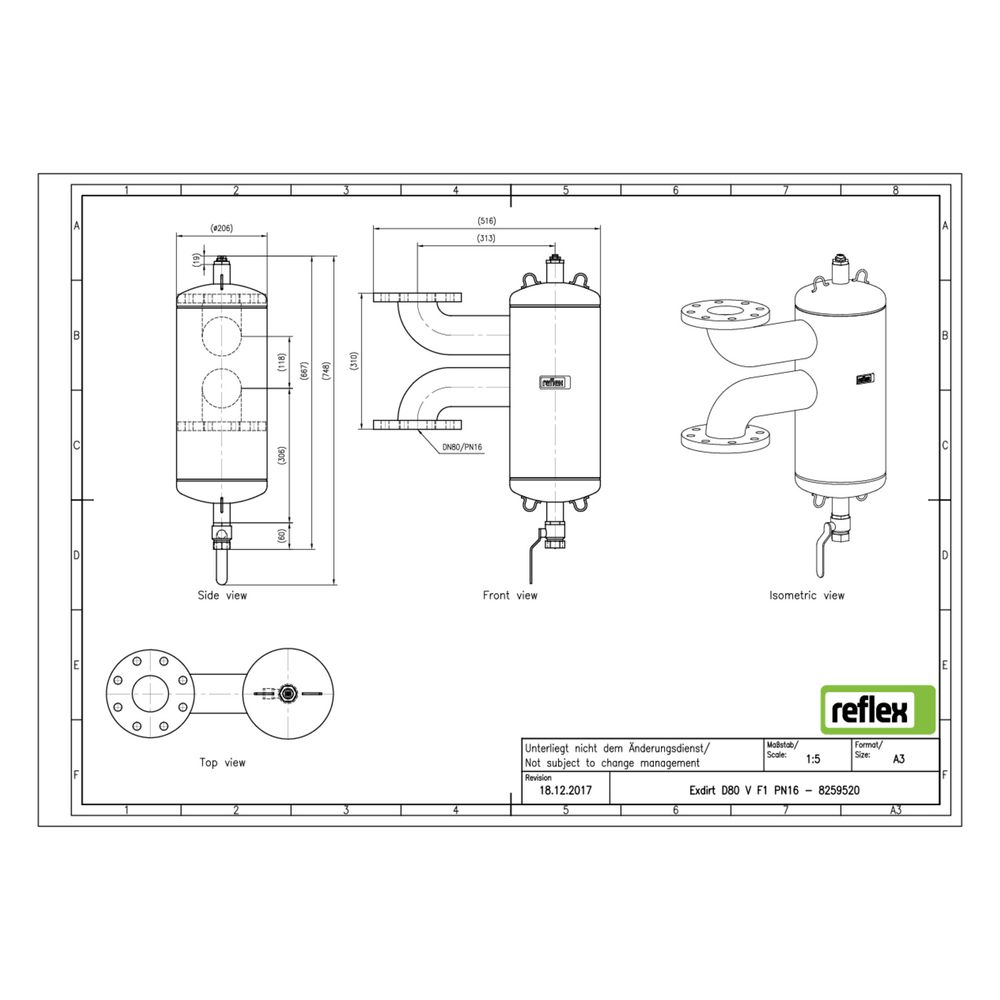

Der Schmutzabscheider verfügt über einen Rohraußendurchmesser von 88,9 mm und eine Baulänge von 310 mm. Der Nenndurchmesser beträgt DN 80, der Kvs-Wert liegt bei 142,7. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C, der maximale Arbeitsdruck 10 bar. Die Durchflussleistung reicht von 0,10 bis 27,00 m³/h. Das Gehäuse besteht aus Stahl, der Anschluss erfolgt über einen Flansch. Eine Reinigung während des Betriebs ist möglich, was die Wartung erleichtert.

Technische Daten

• Ausführung: vertikal
• Anschluss: Flansch
• Werkstoff Gehäuse: Stahl
• Rohraußendurchmesser: 88,90 mm
• Baulänge: 310 mm
• Nenndurchmesser: DN 80
• Max. Arbeitsdruck: 10 bar
• Max. Mediumtemperatur: 110 °C
• Max. Glykol-Mischung: 50 %
• Kvs-Wert: 142,7
• Durchflussleistung: 0,10 bis 27,00 m³/h

Der Reflex Exdirt Schmutzabscheider D 80 V mit F1 Flansch bietet eine zuverlässige Entfernung von Schmutz- und Schlammpartikeln ab 5 Mikrometern aus Heiz- und Kühlsystemen. Mit seiner robusten Stahlkonstruktion, der Möglichkeit zur Reinigung während des Betriebs und der Eignung für Wasser/Glykolgemische bis 50 % unterstützt er die Schonung der Anlage und trägt zur Reduzierung von Betriebskosten bei.
