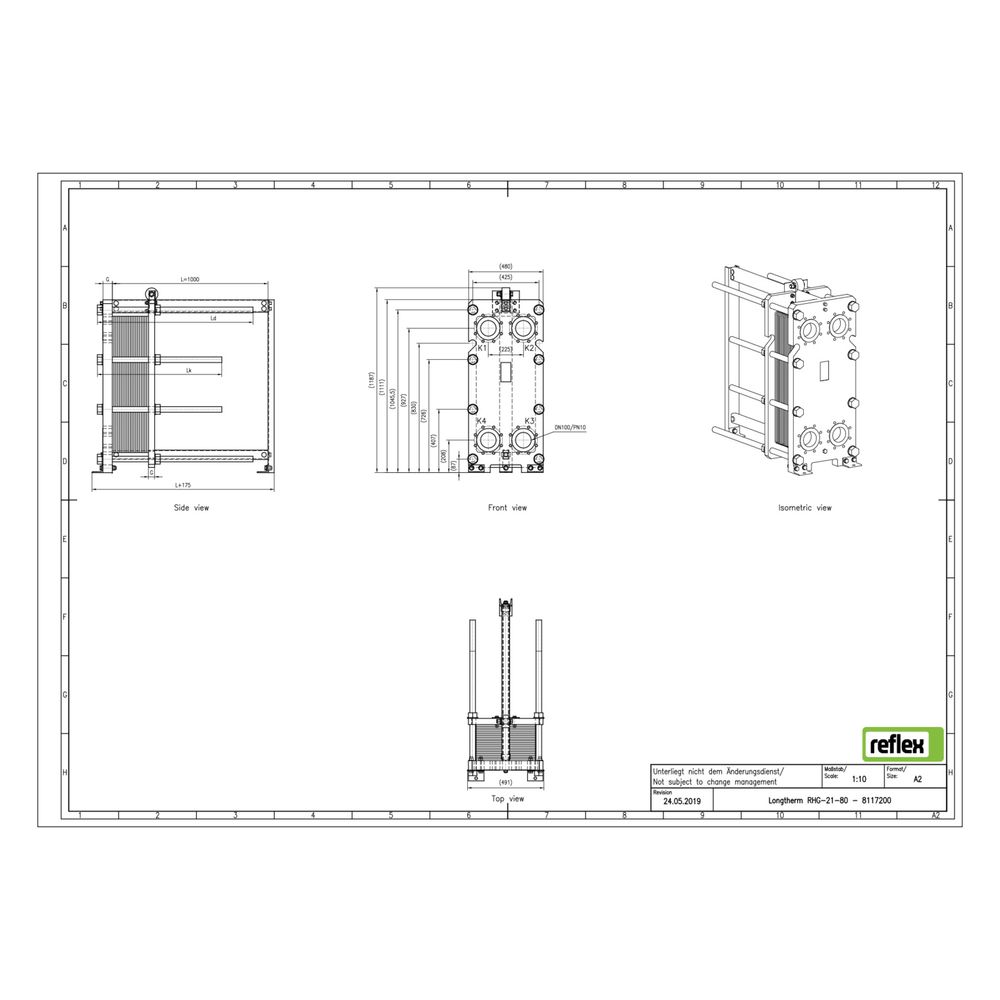

Reflex Longtherm Plattenwärmetauscher RHG-21-80, geschraubt, 80 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-21-80 ist ein geschraubter Wärmetauscher mit 80 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben in einem Kohlenstoffstahlrahmen fixiert sind. Auf den Plattenoberflächen sind eingeprägte Kanäle, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Konstruktion ermöglicht eine einfache Zerlegung des Wärmetauschers, was die Reinigung und Wartung erleichtert. Zudem kann der Wärmetauscher durch Hinzufügen weiterer Plattenpakete flexibel erweitert werden. Diese Bauweise ist besonders vorteilhaft bei sehr hohen Leistungsanforderungen und geringen Temperaturdifferenzen.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Durchfluss in den jeweiligen Kreisläufen.
Welche technischen Eigenschaften und Zulassungen besitzt der Wärmetauscher?
Der Reflex Longtherm RHG-21-80 ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und entspricht der Richtlinie für Druckgeräte 2014/68/EU. Die Anschlüsse haben einen Nenndurchmesser von DN 100, und der Mittenabstand der Anschlüsse beträgt 225 mm. Das Gehäuse besteht aus Kohlenstoffstahl, während die Platten aus rostfreiem Edelstahl gefertigt sind.
Technische Daten
- Anzahl der Platten: 80
- Werkstoff Platten: rostfreier Stahl
- Maximaler Arbeitsdruck: 10 bar
- Nenndurchmesser primär: DN 100
- Mittenabstand Anschlüsse: 225 mm
- Baulänge: 480 mm
- Bauhöhe: 1181 mm
- Bautiefe: 1145 mm
- Dichtungen: NBR-Butyl (klebefrei)
- Zulassung: Richtlinie für Druckgeräte 2014/68/EU
Der Reflex Longtherm Plattenwärmetauscher RHG-21-80 bietet eine effiziente Wärmeübertragung bei geringen Temperaturspreizungen und hohen Leistungsanforderungen. Die geschraubte Bauweise mit 80 Edelstahlplatten und NBR-Butyl-Dichtungen ermöglicht eine einfache Wartung und flexible Erweiterung. Mit einem maximalen Arbeitsdruck von 10 bar und einem Nenndurchmesser von DN 100 ist dieses Gerät für anspruchsvolle industrielle Anwendungen geeignet.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8117200 |
| Hersteller | Reflex |
| Anzahl der Platten | 80,00 |
| Artikelnummer | REFLEX-8117200 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 1145,00 |
| EAN-13 | 4036705193361 |
| Geeignet für Dämmschale | nein |
| Gewicht | 440 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
