Reflex Longtherm Plattenwärmetauscher RMB-31-2-40, gelötet, 40 Platten, zweigängig, G 1 1/4"

Der Reflex Longtherm Plattenwärmetauscher RMB-31-2-40 ist ein gelöteter, zweigängiger Wärmetauscher mit 40 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er ist ausgelegt für Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.

Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?

Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine hohe thermische Effizienz und Stabilität bei hohen Temperaturen und Drücken.

Welche Kanalformen sind im Wärmetauscher integriert und welche Funktion haben sie?

Der Plattenwärmetauscher verfügt über zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand in den jeweiligen Strömungsräumen.

Für welche Betriebsbedingungen ist der Longtherm Plattenwärmetauscher geeignet?

Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar ausgelegt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Die robuste Bauweise aus rostfreiem Stahl und Kupferlot sorgt für eine dauerhafte Verbindung und hohe Stabilität.

Welche Anschlussmöglichkeiten und Abmessungen bietet das Modell RMB-31-2-40?

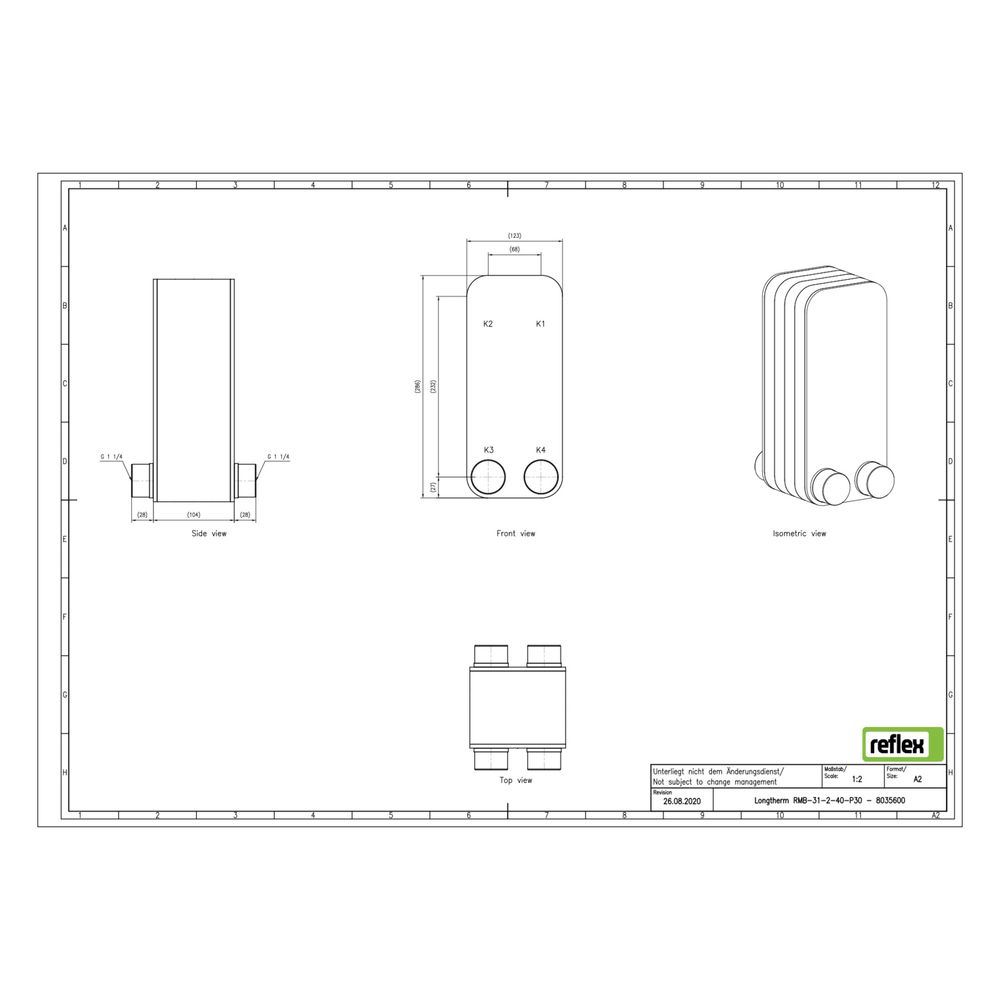

Das Modell ist mit einem Außengewindeanschluss G 1 1/4 Zoll ausgestattet und hat eine Baulänge von 123 mm, eine Bauhöhe von 286 mm sowie eine Bautiefe von 104 mm. Der Mittenabstand der Anschlüsse beträgt 68 mm. Der Wärmetauscher ist für die Verwendung mit Dämmschalen geeignet, diese sind jedoch nicht im Lieferumfang enthalten.

Technische Daten

• Anzahl der Platten: 40
• Werkstoff: Edelstahl (1.4404)
• Lotmaterial: Kupfer
• Anschluss: Außengewinde G 1 1/4 Zoll
• Maximaler Arbeitsdruck: 30 bar
• Maximale Temperatur: 230 °C
• Baulänge: 123 mm
• Bauhöhe: 286 mm
• Bautiefe: 104 mm
• Mittenabstand Anschlüsse: 68 mm
• Zweigängig: Ja

Der Reflex Longtherm Plattenwärmetauscher RMB-31-2-40 überzeugt durch seine robuste Bauweise aus rostfreiem Stahl und die gelötete Verbindung mit Kupferlot, die hohe Temperaturen und Drücke ermöglicht. Mit 40 Platten und einem Außengewindeanschluss von 1 1/4 Zoll bietet er eine effiziente Wärmeübertragung für anspruchsvolle Heiz- und Kühlsysteme.
