Reflex Longtherm Plattenwärmetauscher RMB-31-2-20, gelötet, 20 Platten, zweigängig, G 1 1/4"

Der Reflex Longtherm Plattenwärmetauscher RMB-31-2-20 ist ein gelöteter, zweigängiger Wärmetauscher mit 20 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er ist für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar ausgelegt und eignet sich für industrielle und gewerbliche Heizungs- und Kühlkreisläufe.

Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?

Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Konstruktion. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.

Welche Vorteile bietet das Lötverfahren?

Das spezielle Lötverfahren sichert die Stabilität und eine dauerhafte Verbindung der Platten, wodurch der Wärmetauscher hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar standhält. Die Konstruktion aus Edelstahl mit Kupferlot trägt zur Robustheit und Langlebigkeit des Geräts bei.

Welche technischen Eigenschaften zeichnen den Wärmetauscher aus?

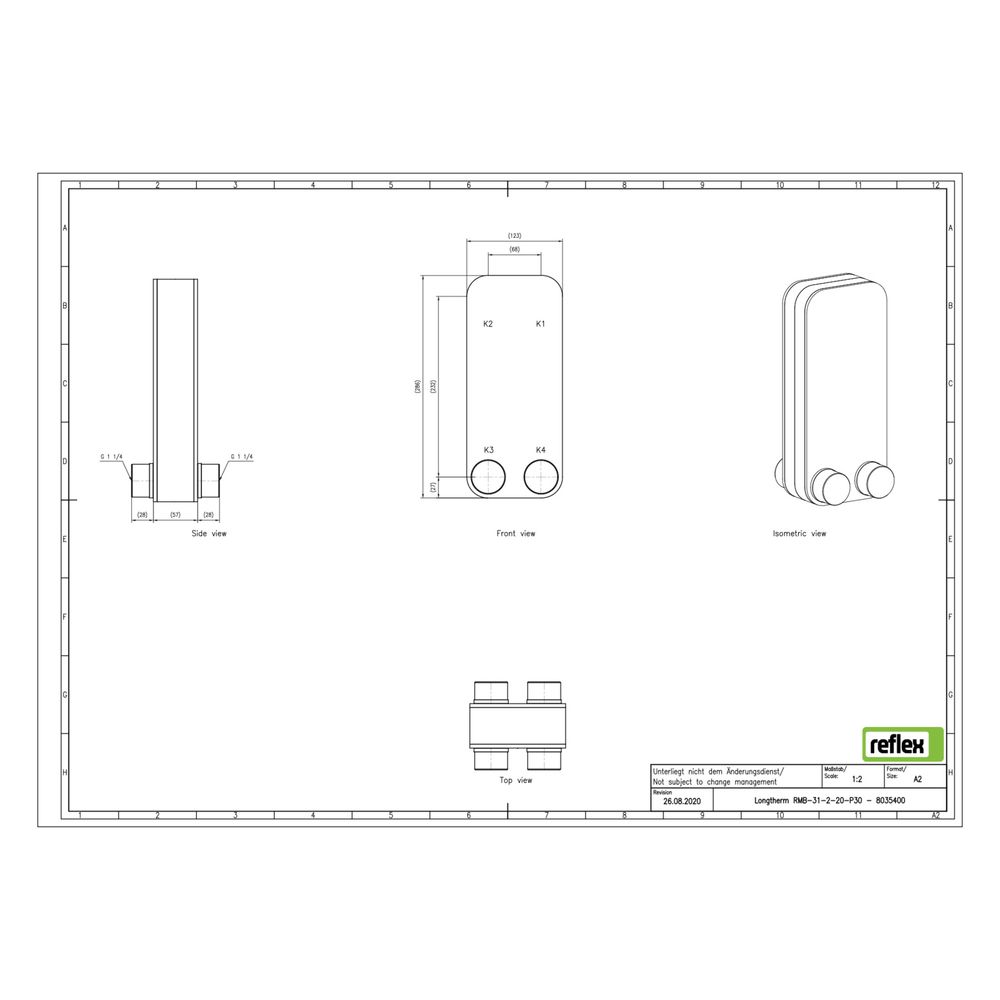

Der Plattenwärmetauscher hat eine Baulänge von 123 mm, eine Bauhöhe von 286 mm und eine Bautiefe von 58 mm. Der Mittenabstand der Anschlüsse beträgt 68 mm. Die Anschlüsse sind als Außengewinde ausgeführt, was eine einfache Integration in bestehende Systeme ermöglicht. Das Gerät ist für den Einsatz mit Dämmschalen geeignet, diese sind jedoch nicht im Lieferumfang enthalten.

Technische Daten

• Anzahl der Platten: 20
• Werkstoff: Edelstahl 1.4404
• Lotmaterial: Kupfer
• Anschluss: Außengewinde 1 1/4 Zoll
• Maximaler Arbeitsdruck: 30 bar
• Maximale Temperatur: 230 °C
• Baulänge: 123 mm
• Bauhöhe: 286 mm
• Bautiefe: 58 mm
• Mittenabstand Anschlüsse: 68 mm
• Dämmschalen geeignet: Ja

Der Reflex Longtherm Plattenwärmetauscher RMB-31-2-20 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in anspruchsvollen Heiz- und Kühlsystemen. Mit seiner hohen Druck- und Temperaturbeständigkeit sowie der stabilen gelöteten Konstruktion erfüllt er die Anforderungen industrieller Anwendungen zuverlässig.
