Beschreibung

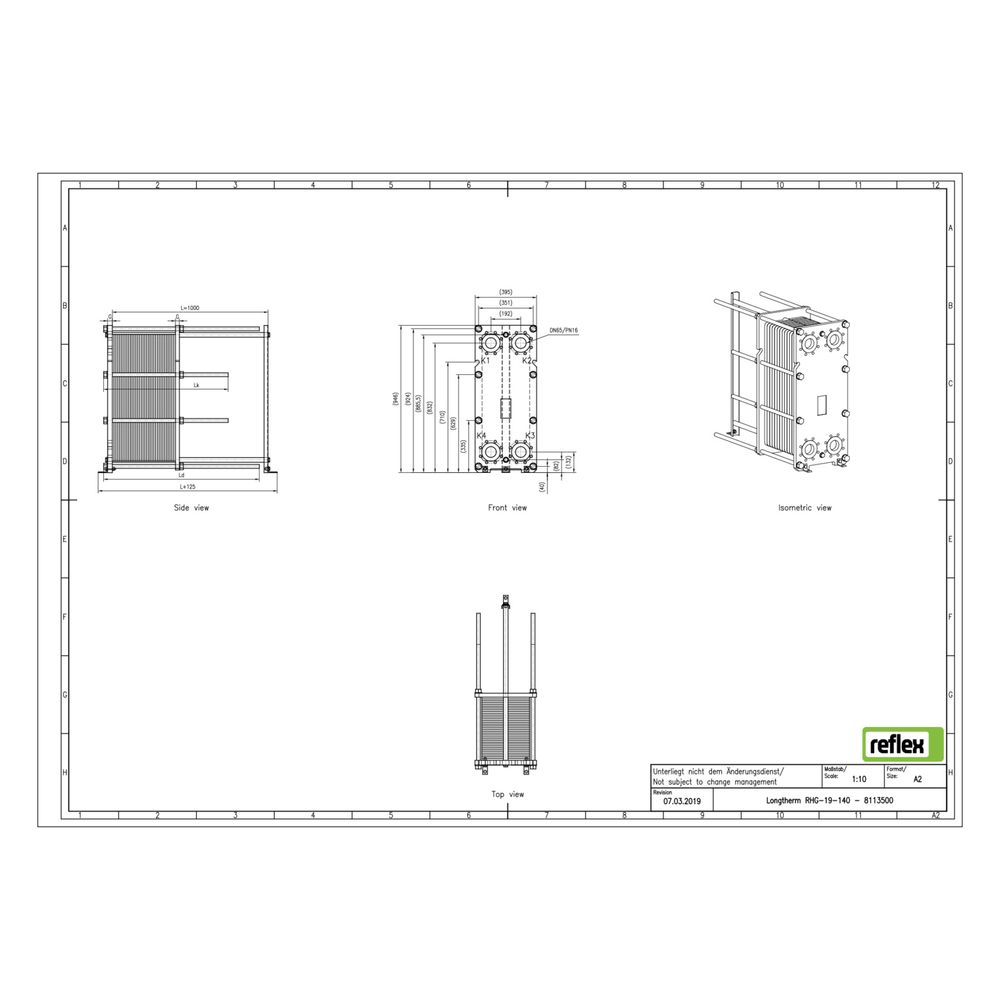

Reflex Longtherm Plattenwärmetauscher RHG-19-140, geschraubt, 140 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-19-140 ist ein geschraubtes Modell mit 140 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Die Bauweise ermöglicht eine einfache Reinigung und Erweiterung durch zusätzliche Plattenpakete, was eine flexible Anpassung an unterschiedliche Anforderungen erlaubt.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind an einer oberen Tragstange aufgehängt und mit Spannschrauben in einem Kohlenstoffstahlrahmen fixiert. Diese Konstruktion ermöglicht eine einfache Demontage und Wartung.
Welche Kanalformen sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den Druckverlust entsprechend den Anforderungen.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher ausgelegt?
Der Reflex Longtherm RHG-19-140 ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt. Die Anschlüsse haben einen Nenndurchmesser von DN 60 mit einem Mittenabstand von 192 mm. Das Gerät ist nicht vollversiegelt und verfügt über keine seitliche Anschlussmöglichkeit. Die robuste Bauweise aus rostfreiem Stahl und Kupferlotmaterial macht ihn geeignet für anspruchsvolle industrielle Anwendungen.
Technische Daten
- Anzahl der Platten: 140
- Werkstoff: rostfreier Stahl
- Dichtungen: klebefreie NBR-Butyl
- Maximaler Arbeitsdruck: 16 bar
- Nenndurchmesser primär: DN 60
- Mittenabstand Anschlüsse: 192 mm
- Baulänge: 395 mm
- Bauhöhe: 946 mm
- Bautiefe: 1158 mm
- Lotmaterial: Kupfer
Der Reflex Longtherm Plattenwärmetauscher RHG-19-140 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, hochwertigen Dichtungen und der geschraubten Bauweise ist er flexibel einsetzbar und wartungsfreundlich. Die technischen Eigenschaften wie 140 Platten und ein maximaler Arbeitsdruck von 16 bar ermöglichen eine zuverlässige Leistung in anspruchsvollen Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8113500 |
| Hersteller | Reflex |
| Anzahl der Platten | 140,00 |
| Artikelnummer | REFLEX-8113500 |
| Bauhöhe | 946,00 |
| Baulänge | 395,00 |
| Bautiefe | 1158,00 |
| EAN-13 | 4036705179471 |
| Geeignet für Dämmschale | nein |
| Gewicht | 404 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 192,00 |
| Nenndurchmesser primär | DN 60 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
