Reflex Longtherm Plattenwärmetauscher RLB-235-2-180, gelötet, 180 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-180 ist ein gelöteter, zweigängiger Wärmetauscher mit 180 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist ausgelegt für Anwendungen mit hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität erforderlich sind.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten des Werkstoffs 1.4404, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung. Es werden zwei Kanalformen unterschieden: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften und Zulassungen besitzt der Wärmetauscher?
Der Plattenwärmetauscher ist für einen maximalen Betriebsdruck von 25 bar und Temperaturen bis 230 °C ausgelegt. Die gelötete Ausführung sorgt für eine dauerhafte Verbindung der Platten und hohe Stabilität. Die Größe RLB-235 ist mit DIN-Flanschanschlüssen ausgestattet. Das Produkt erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU.
Für welche Anwendungen ist der Reflex Longtherm Plattenwärmetauscher geeignet?
Dank seiner robusten Bauweise und der hohen Temperatur- und Druckbeständigkeit eignet sich der Longtherm RLB-235-2-180 besonders für den Einsatz in Heizungs-, Kühl- und Prozesswasseranlagen in Industrie und Gewerbe. Die Möglichkeit, den Wärmetauscher mit einer Dämmschale zu versehen, unterstützt die Energieeffizienz und reduziert Wärmeverluste.

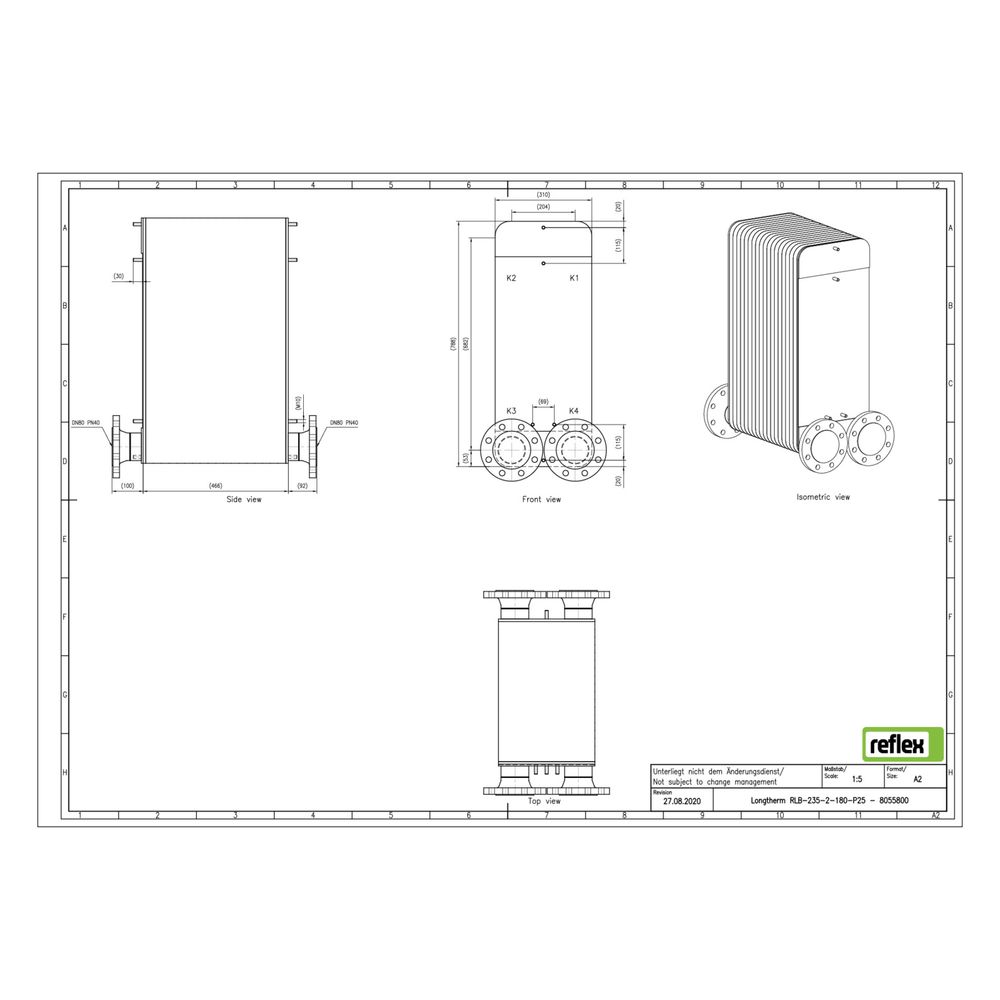

Technische Daten
- Bauhöhe: 788 mm
- Bautiefe: 453 mm
- Baulänge: 310 mm
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Anzahl der Platten: 180
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Temperaturbeständigkeit: bis 230 °C
- Anschlussart: DIN-Flansch
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-180 bietet eine hohe thermische Leistung und mechanische Stabilität durch seine gelötete Edelstahlkonstruktion mit Kupferlot. Mit 180 Platten und einem Nenndurchmesser von DN 80 ist er für anspruchsvolle Anwendungen mit Temperaturen bis 230 °C und einem Betriebsdruck von bis zu 25 bar ausgelegt. Diese Eigenschaften machen ihn zu einer zuverlässigen Lösung für industrielle Wärmeübertragungsprozesse.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8055800 |
| Hersteller | Reflex |
| Anzahl der Platten | 180,00 |
| Artikelnummer | REFLEX-8055800 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 453,00 |
| EAN-13 | 4036705220036 |
| Geeignet für Dämmschale | ja |
| Gewicht | 209,07 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
