Reflex Refix DE Ausdehnungsgefäß MAG 2, Nennvolumen 2l, 10 bar, Vollmembran, mit Befestigungslaschen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 2 mit einem Nennvolumen von 2 Litern ist ein blaues Membran-Druckausdehnungsgefäß, das für Feuerlösch-, Brauch- und Betriebswassersysteme konzipiert ist. Es eignet sich besonders für Wassersysteme mit erhöhten Korrosionsschutzanforderungen und ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Das Gefäß ist vertikal platzierbar und verfügt über eine langlebige Epoxidharzbeschichtung sowie eine Vollmembran aus Butylkautschuk (IIR). Typische Einsatzbereiche sind Wasserversorgungsanlagen, die nicht der DIN 1988 unterliegen, wie Fußbodenheizungen oder Wärmequellenanlagen.

Wie ist das Refix DE Ausdehnungsgefäß konstruiert und welche Schutzmerkmale bietet es?

Das Refix DE Ausdehnungsgefäß ist ein nicht durchströmtes Membran-Druckausdehnungsgefäß, das nach DIN EN 13831 konstruiert und gefertigt wird. Es verfügt über eine Vollmembran, die bei Gefäßen ab 50 Litern tauschbar ist, und trennt den Wasserraum vom Gasraum mit einem Druckpolster. Die wasserberührenden Teile sind korrosionsgeschützt, und das Gefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen, die den Schutz vor Korrosion zusätzlich unterstützt. Das Gefäß wird mit Befestigungslaschen geliefert, die eine sichere Montage ermöglichen.

Für welche Medien und Temperaturen ist das Gefäß geeignet?

Das Ausdehnungsgefäß ist für den Einsatz mit Wasser und Frostschutzmittelzusätzen von mindestens 25 bis 50 Prozent ausgelegt. Die Membran besteht aus Butylkautschuk (IIR), der für diese Anwendungen geeignet ist. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Das Gefäß ist nicht für Kühlanwendungen oder den Einsatz in Zentralheizungen vorgesehen.

Welche Anschluss- und Platzierungsmöglichkeiten bietet das Gefäß?

Das Gefäß ist für die vertikale Platzierung konzipiert und verfügt über einen Ausdehnungsanschluss mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Es besitzt ein metrisches Außengewinde als Anschluss. Das Gefäß ist nicht mit Füßen oder einer festen Wandstütze ausgestattet.

Welche Druck- und Sicherheitsmerkmale sind vorhanden?

Das Refix DE Ausdehnungsgefäß ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und hat einen Vordruck von 4 bar. Es ist nicht mit einem Sicherheitsventil oder Manometer ausgestattet. Die Baureihe erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831 zugelassen. Die Ausführung ist für Wassersysteme geeignet, die nicht der DIN 1988 unterliegen, und erfüllt die Anforderungen für Feuerlösch- und Betriebswassersysteme sowie Fußbodenheizungen.

Technische Daten

• Nennvolumen: 2 Liter
• Maximaler Arbeitsdruck: 10 bar
• Farbe: Blau

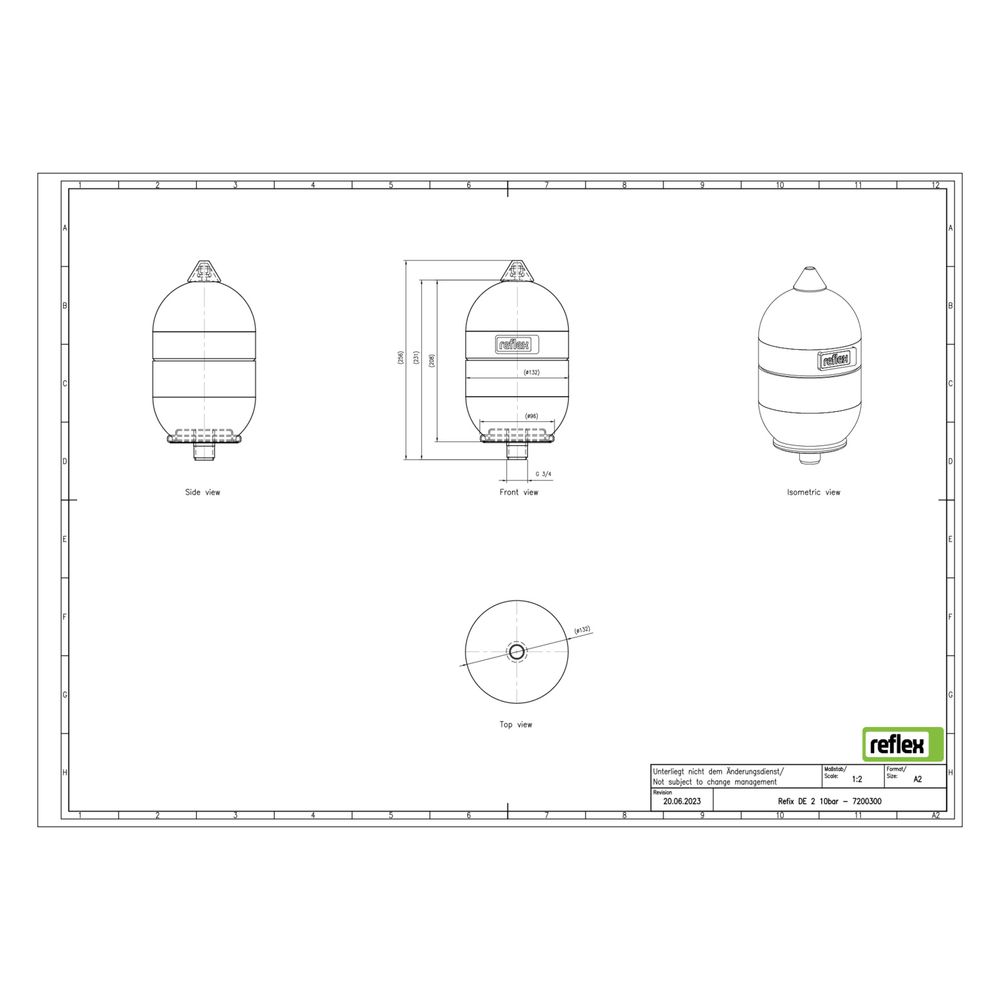

• Bauhöhe: 260 mm
• Durchmesser: 132 mm
• Anschluss: Außengewinde (metrisch), 3/4 Zoll (20 mm)
• Rohraußendurchmesser Anschluss: 26,9 mm
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Membranwerkstoff: Butylkautschuk (IIR)
• Platzierung: Vertikal

Das Reflex Refix DE Ausdehnungsgefäß MAG 2 bietet eine zuverlässige Lösung für Wassersysteme mit erhöhten Korrosionsschutzanforderungen. Mit einem Nennvolumen von 2 Litern und einem maximalen Betriebsdruck von 10 bar ist es für verschiedene Anwendungen wie Feuerlösch- und Betriebswassersysteme geeignet. Die langlebige Epoxidharzbeschichtung und die Vollmembran aus Butylkautschuk ermöglichen eine hohe Beständigkeit und Funktionalität im Dauerbetrieb.
