Reflex Refix DC Ausdehnungsgefäß MAG 300, Nennvolumen 300l, 10 bar, Blau

Der Reflex Refix DC Ausdehnungsgefäß MAG 300 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 300 Litern und einem maximalen Arbeitsdruck von 10 bar. Das blau lackierte Gefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen, wie Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen oder Wärmequellenanlagen. Es verfügt über eine langlebige Epoxidharzbeschichtung und ist für den vertikalen Einbau mit Füßen vorgesehen.

Wie ist das Ausdehnungsgefäß konstruiert und welche Membran wird verwendet?

Das Refix DC Ausdehnungsgefäß ist baugleich mit der DE-Serie, unterscheidet sich jedoch durch eine nicht tauschbare Halbmembran nach DIN EN 13831. Die Membran aus Butylkautschuk (IIR) teilt das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster. Die Membran ist fest eingebaut und nicht austauschbar, was eine robuste und dauerhafte Trennung der Medien sicherstellt.

Für welche Anwendungen ist das Refix DC MAG 300 geeignet?

Das Ausdehnungsgefäß ist für Zentralheizungen, Kühlanlagen sowie Wasserversorgungsanlagen geeignet, die nicht der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen und Wärmequellenanlagen. Es ist für Medien mit einer Glykol-Mischung von bis zu 50 Prozent ausgelegt und kann bei Mediumtemperaturen von minus 10 bis 70 Grad Celsius betrieben werden.

Welche Anschluss- und Montageeigenschaften besitzt das Gefäß?

Das Gefäß ist für den vertikalen Einbau mit Füßen konzipiert und verfügt über einen Ausdehnungsanschluss mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Der Anschluss ist als metrisches Außengewinde ausgeführt. Das Gefäß ist nicht für die horizontale Platzierung vorgesehen und wird ohne Sicherheitsventil, Manometer oder Befestigungsmaterial geliefert.

Welche Schutz- und Zulassungsmerkmale hat das Ausdehnungsgefäß?

Das Refix DC MAG 300 ist gemäß der Druckgeräterichtlinie 2014/68/EU zugelassen. Die wasserberührenden Teile sind korrosionsgeschützt, und die langlebige Epoxidharzbeschichtung sorgt für zusätzlichen Schutz. Eine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI besteht nicht, sofern das Produkt die Bedingungen PSV mal VN kleiner oder gleich 3.000 bar mal Liter erfüllt.

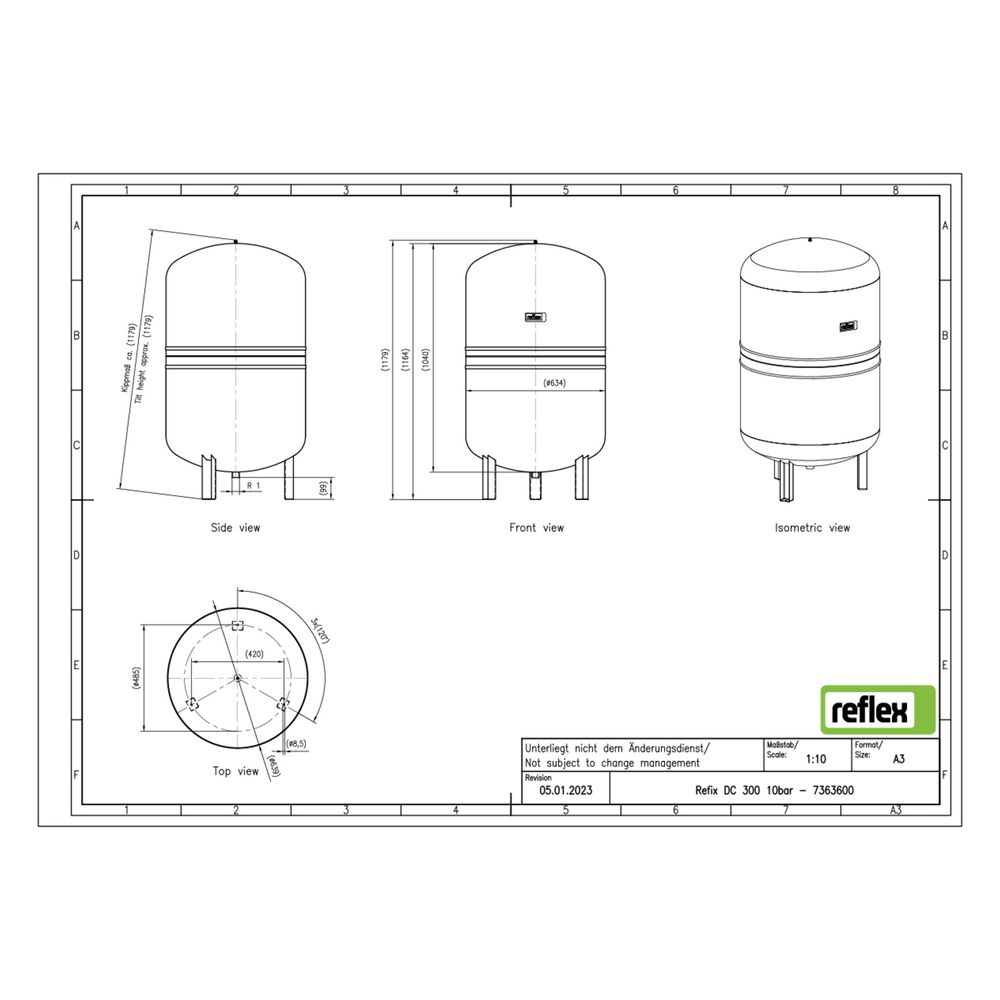

Technische Daten

• Nennvolumen: 300 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: blau
• Bauhöhe: 1184 mm
• Durchmesser: 643 mm
• Kippmaß: 895 mm
• Vordruck: 4 bar
• Membranwerkstoff: Butylkautschuk (IIR)
• Maximale Glykol-Mischung: 50 %
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Anschluss: Außengewinde metrisch, 1 Zoll (25 mm)
• Platzierung: vertikal mit Füßen

Das Reflex Refix DC Ausdehnungsgefäß MAG 300 bietet eine robuste und langlebige Lösung für Wasserversorgungsanlagen mit einem Nennvolumen von 300 Litern und einem maximalen Arbeitsdruck von 10 bar. Die nicht tauschbare Halbmembran aus Butylkautschuk sorgt für eine sichere Trennung von Wasser- und Gasraum, während die Epoxidharzbeschichtung und der korrosionsgeschützte Aufbau die Lebensdauer erhöhen. Es ist ideal für Zentralheizungen, Kühl- und Fußbodenheizungsanlagen geeignet.
