Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-235-2-30, gelötet, 30 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-30 ist ein gelöteter, zweigängiger Wärmetauscher mit 30 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung unter anspruchsvollen Bedingungen erforderlich ist.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten des Werkstoffs 1.4404, die über Kupferlot vakuumgelötet sind. Die Platten sind durch Kontaktpunkte verbunden, wodurch eine stabile und dauerhafte Verbindung entsteht. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung zwischen den Medien.
Welche Kanaltypen sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand entsprechend den Anforderungen der jeweiligen Anwendung.
Für welche Betriebsbedingungen ist der Longtherm RLB-235-2-30 ausgelegt?
Der Plattenwärmetauscher ist für maximale Arbeitstemperaturen bis 230 °C ausgelegt und hält Betriebsdrücke bis 25 bar stand. Die Ausführung mit DIN-Flanschanschluss (DN 80) ermöglicht eine sichere und dichte Verbindung in Rohrleitungssystemen. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Anlagen bestätigt.

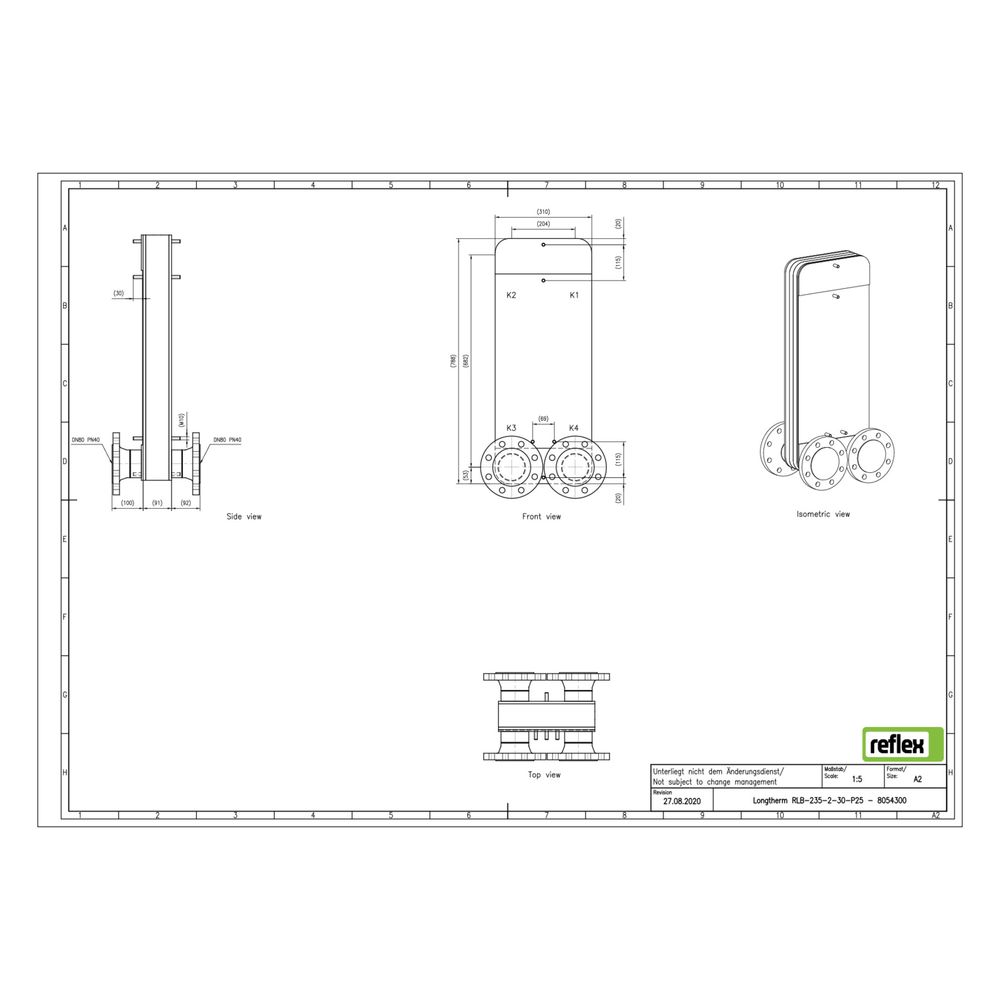

Welche Maße und Anschlussdetails sind relevant?
Der Wärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 85 mm. Der Mittenabstand der Anschlüsse beträgt 170 mm. Die Anschlüsse sind als DIN-Flansch ausgeführt, passend für DN 80 Rohrleitungen. Das Gerät ist nicht mit einer Dämmschale ausgestattet, jedoch für die Nachrüstung einer Dämmschale geeignet.
Technische Daten
- Anzahl der Platten: 30
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 85 mm
- Mittenabstand Anschlüsse: 170 mm
- Anschlussart: DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-30 bietet eine robuste und langlebige Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner gelöteten Edelstahlkonstruktion und der hohen Druck- und Temperaturbeständigkeit ist er für vielfältige industrielle und gewerbliche Anwendungen geeignet. Die präzisen Maße und der Flanschanschluss erleichtern die Integration in bestehende Systeme und ermöglichen eine effiziente Wärmeübertragung bei bis zu 25 bar Betriebsdruck und 230 °C.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8054300 |
| Hersteller | Reflex |
| Anzahl der Platten | 30,00 |
| Artikelnummer | REFLEX-8054300 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 85,00 |
| EAN-13 | 4036705219887 |
| Geeignet für Dämmschale | ja |
| Gewicht | 65,3 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | DE30666633 |
