Reflex Longtherm Plattenwärmetauscher RHG-04-20, geschraubt, 20 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-04-20 ist ein geschraubter Wärmetauscher mit 20 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner zerlegbaren Bauweise ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Leistungen gefordert ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Dieses geschraubte Design ermöglicht eine einfache Demontage und Wartung.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Durchfluss in den jeweiligen Kreisläufen.
Für welche Betriebsbedingungen ist der Longtherm RHG-04-20 ausgelegt?

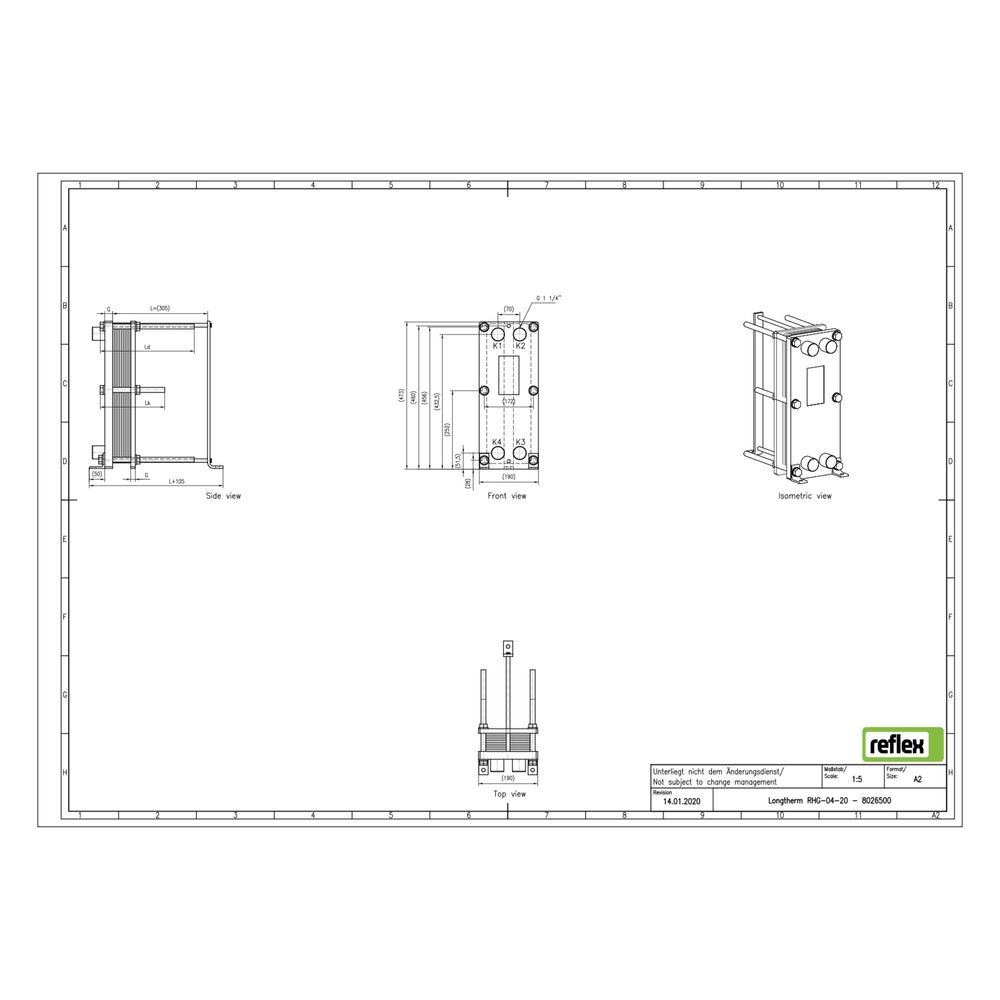

Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über primäre Anschlüsse mit Außengewinde in der Größe 1 1/4 Zoll (32 mm). Die Baumaße betragen 190 mm in der Länge, 473 mm in der Höhe und 355 mm in der Tiefe. Der Wärmetauscher ist nicht vollversiegelt und bietet keine seitlichen Anschlussmöglichkeiten oder eine Eignung für Dämmschalen. Die Konstruktion erfüllt die Anforderungen der Richtlinie für Druckgeräte 2014/68/EU.
Technische Daten
- Anzahl der Platten: 20
- Werkstoff: rostfreier Stahl
- Dichtungen: klebefreie NBR-Butyl
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 16 bar
- Primärer Anschluss: Außengewinde, 1 1/4 Zoll (32 mm)
- Baulänge: 190 mm
- Bauhöhe: 473 mm
- Bautiefe: 355 mm
- Mittenabstand Anschlüsse: 70 mm
Der Reflex Longtherm Plattenwärmetauscher RHG-04-20 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und sehr geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Dichtungen und der flexiblen Erweiterbarkeit durch zusätzliche Plattenpakete ist er eine zuverlässige Lösung für industrielle Wärmeübertrager-Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8026500 |
| Hersteller | Reflex |
| Anzahl der Platten | 20,00 |
| Artikelnummer | REFLEX-8026500 |
| Bauhöhe | 473,00 |
| Baulänge | 190,00 |
| Bautiefe | 355,00 |
| EAN-13 | 4036705207563 |
| Geeignet für Dämmschale | nein |
| Gewicht | 42,7 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 70,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
