Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-60-150, gelötet, 150 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-60-150 ist ein gelöteter, eingängiger Wärmetauscher mit 150 Edelstahlplatten und einem primären Außengewindeanschluss von 1 1/4 Zoll (32 mm). Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar, beispielsweise in Heizungs- und Kühlkreisläufen. Die robuste Bauweise und das spezielle Lötverfahren sorgen für eine dauerhafte Verbindung und hohe Stabilität.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht einen effizienten Wärmeaustausch zwischen den Medien.
Welche Kanalformen sind im Wärmetauscher vorhanden und welche Bedeutung haben sie?
Der Reflex Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand je nach Anforderung.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Das spezielle Lötverfahren sichert die Stabilität und dauerhafte Verbindung der Platten, sodass der Wärmetauscher Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar standhält. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschlussmöglichkeiten bietet der Reflex Longtherm RMB-60-150?

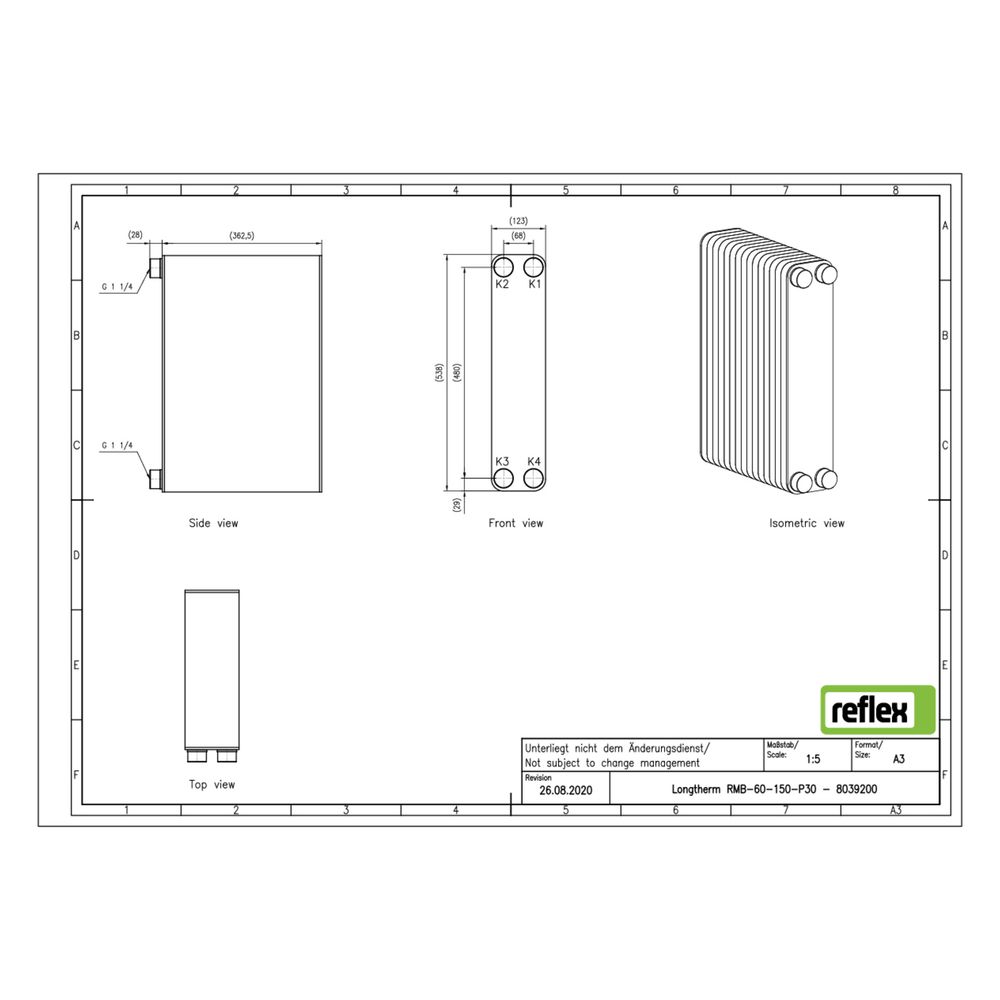

Der Wärmetauscher ist mit einem primären Außengewindeanschluss in der Größe 1 1/4 Zoll ausgestattet. Die Bauform ist eingängig, und der Wärmetauscher ist nicht mit seitlichen Anschlussmöglichkeiten versehen. Der Mittenabstand der Anschlüsse beträgt 68 mm.
Technische Daten
- Anzahl der Platten: 150
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 538 mm
- Bautiefe: 364 mm
- Baulänge: 123 mm
- Primärer Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
- Maximaler Arbeitsdruck: 30 bar
- Maximale Betriebstemperatur: 230 °C
- Mittenabstand Anschlüsse: 68 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-60-150 überzeugt durch seine hohe Temperatur- und Druckbeständigkeit sowie die langlebige, gelötete Konstruktion aus Edelstahl. Mit 150 Platten und einem robusten Kupferlot bietet er eine effiziente Wärmeübertragung für anspruchsvolle Heizungs- und Kühlanwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8039200 |
| Hersteller | Reflex |
| Anzahl der Platten | 150,00 |
| Artikelnummer | REFLEX-8039200 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 364,00 |
| EAN-13 | 4036705218392 |
| Geeignet für Dämmschale | ja |
| Gewicht | 39,2 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
