Beschreibung
Reflex Longtherm Plattenwärmetauscher RHB-31-20, gelötet, 20 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RHB-31-20 ist ein gelöteter, eingängiger Wärmetauscher mit 20 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung und hohe Stabilität bei thermischer Belastung.
Welche Eigenschaften zeichnen das Lötverfahren und die Materialien aus?
Das spezielle Lötverfahren mit Kupferlot stellt eine dauerhafte Verbindung der Platten sicher und verleiht dem Wärmetauscher hohe Stabilität. Dadurch kann das Gerät Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar standhalten. Der Einsatz von rostfreiem Edelstahl (1.4404) als Plattenmaterial sorgt für Korrosionsbeständigkeit und Langlebigkeit.
Welche Anschlussarten und Maße sind verfügbar?

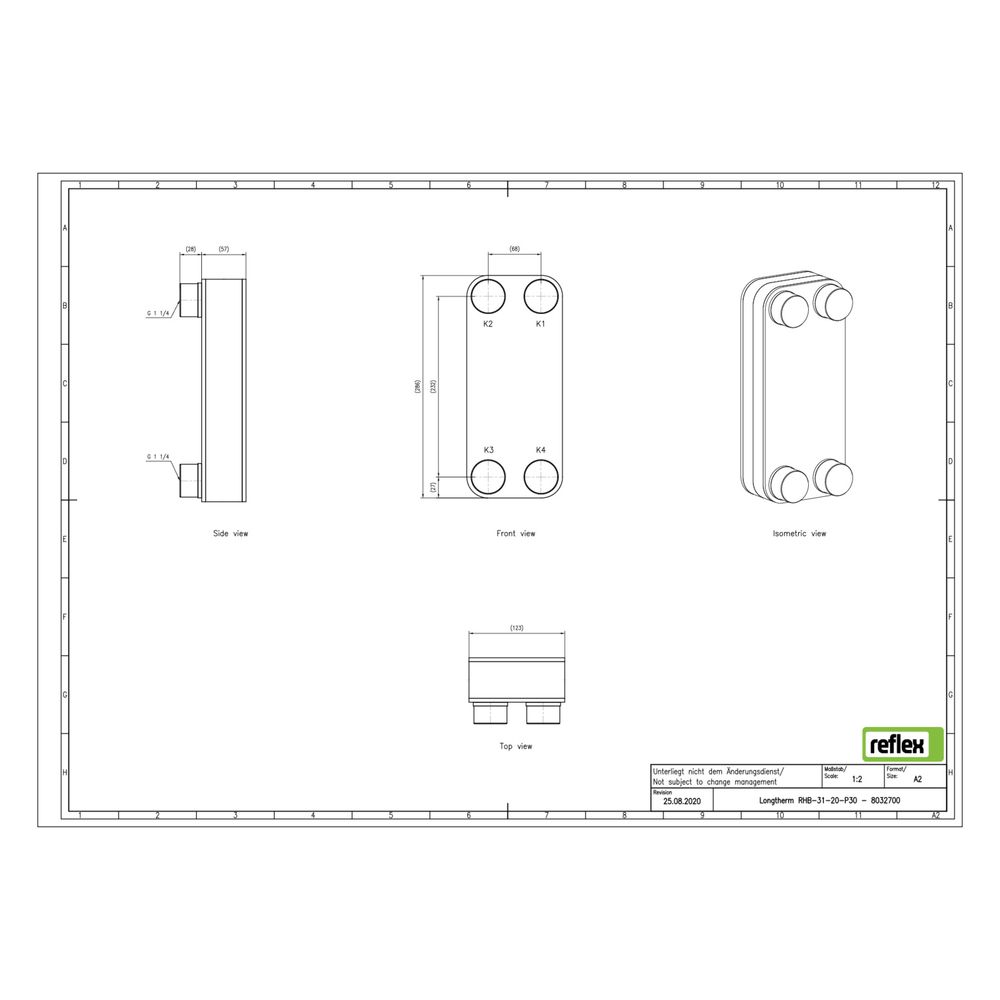

Der Reflex Longtherm RHB-31-20 verfügt über einen primären Außengewindeanschluss mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm). Die Baulänge beträgt 123 mm, die Bauhöhe 286 mm und die Bautiefe 58 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Wie funktioniert die Strömungsführung im Plattenwärmetauscher?
Die eingeprägten Kanäle auf den Edelstahlplatten bilden zwei unterschiedliche Strömungsräume: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalformen optimieren die Wärmeübertragung und den hydraulischen Widerstand im System.
Technische Daten
- Anzahl der Platten: 20
- Werkstoff: Rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
- Baulänge: 123 mm
- Bauhöhe: 286 mm
- Bautiefe: 58 mm
- Mittenabstand Anschlüsse: 68 mm
- Dämmschale geeignet: Ja
Der Reflex Longtherm Plattenwärmetauscher RHB-31-20 überzeugt durch seine robuste Bauweise mit gelöteten Edelstahlplatten und Kupferlot, die hohe Temperaturen und Drücke sicher bewältigen. Mit 20 Platten und einem Außengewindeanschluss von 1 1/4 Zoll bietet er eine effiziente Wärmeübertragung für vielfältige Heizungs- und Kühlanwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8032700 |
| Hersteller | Reflex |
| Anzahl der Platten | 20,00 |
| Artikelnummer | REFLEX-8032700 |
| Ausführung | gelötet |
| Bauhöhe | 286,00 |
| Baulänge | 123,00 |
| Bautiefe | 58,00 |
| EAN-13 | 4036705217487 |
| Geeignet für Dämmschale | ja |
| Gewicht | 4,1 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
