Reflex Longtherm Plattenwärmetauscher RMB-235-2-70, gelötet, 70 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-70 ist ein gelöteter, zweigängiger Wärmetauscher mit 70 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist ausgelegt für Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs-, Kühl- und Prozesswasseranlagen, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität erforderlich sind.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für dauerhafte Stabilität und hohe Temperaturbeständigkeit. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Es werden zwei Kanalformen verwendet: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften und Anschlussarten bietet der Wärmetauscher?

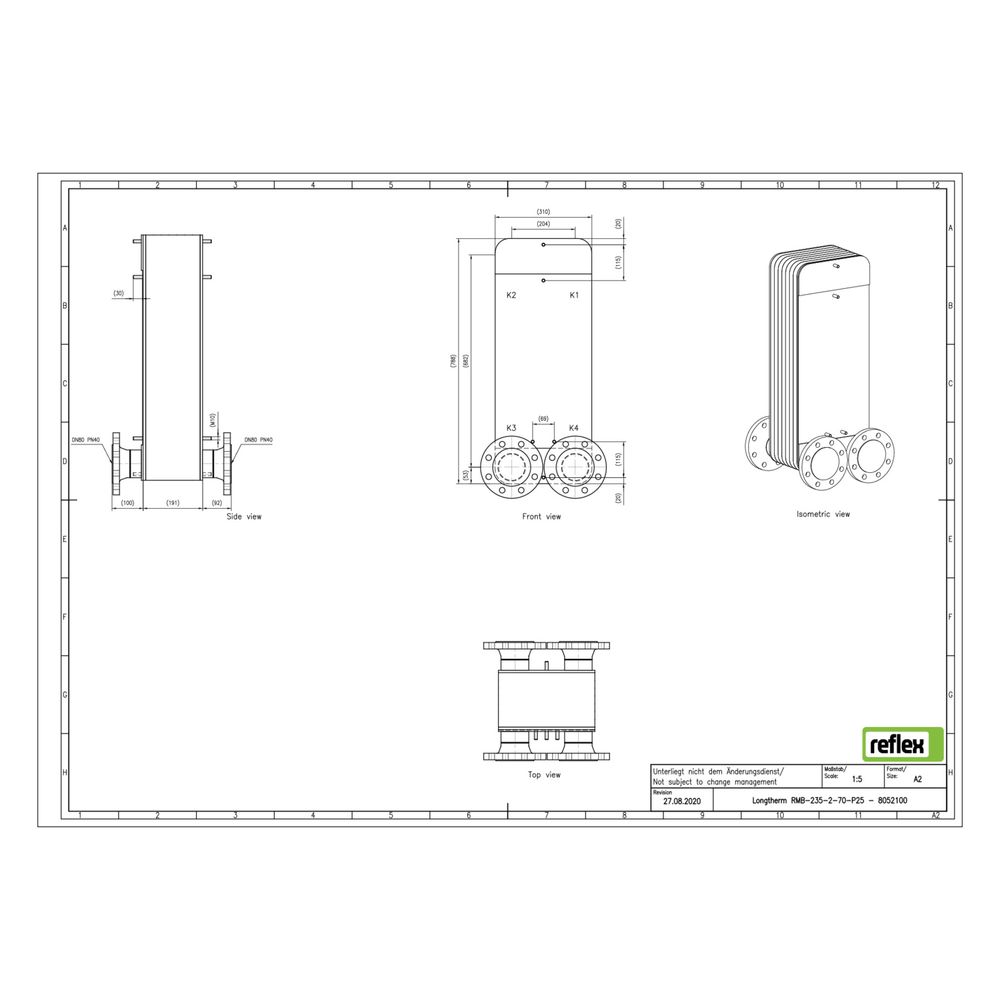

Der Longtherm RMB-235-2-70 verfügt über DIN-Flanschanschlüsse mit einem Mittenabstand von 170 mm. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 183 mm. Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 25 bar ausgelegt und kann mit einer Dämmschale kombiniert werden, die jedoch nicht im Lieferumfang enthalten ist. Eine seitliche Anschlussmöglichkeit ist nicht vorhanden.
Für welche Anwendungen ist der Reflex Longtherm Plattenwärmetauscher geeignet?
Dank seiner robusten Bauweise und der hohen Temperatur- und Druckbeständigkeit eignet sich der Plattenwärmetauscher für den Einsatz in Heizungs-, Kühl- und Prozesswasseranlagen. Die zweigängigen Strömungsräume ermöglichen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen. Die Konstruktion aus rostfreiem Stahl und die gelötete Verbindung ermöglichen eine lange Lebensdauer auch unter anspruchsvollen Betriebsbedingungen.
Technische Daten
- Anzahl der Platten: 70
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 183 mm
- Mittenabstand Anschlüsse: 170 mm
- Anschlussart: DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-70 bietet eine stabile und effiziente Wärmeübertragung mit hoher Temperatur- und Druckbeständigkeit. Mit 70 gelöteten Edelstahlplatten und einem Nenndurchmesser von DN 80 ist er für anspruchsvolle Heizungs-, Kühl- und Prozesswasseranlagen geeignet und überzeugt durch seine langlebige Konstruktion und vielseitige Einsetzbarkeit.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8052100 |
| Hersteller | Reflex |
| Anzahl der Platten | 70,00 |
| Artikelnummer | REFLEX-8052100 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 183,00 |
| EAN-13 | 4036705219665 |
| Geeignet für Dämmschale | ja |
| Gewicht | 114,99 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
