Reflex Longtherm Plattenwärmetauscher RHB-60-150, gelötet, 150 Platten, eingängig, G 1 1/4"

Der Reflex Longtherm Plattenwärmetauscher RHB-60-150 ist ein gelöteter, eingängiger Wärmetauscher mit 150 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar, beispielsweise in Heizungs- und Kühlkreisläufen. Die robuste Bauweise und das spezielle Lötverfahren sorgen für eine dauerhafte Verbindung und hohe Stabilität.

Wie ist der Aufbau des Longtherm Plattenwärmetauschers?

Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten des Werkstoffs 1.4404, die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht einen effizienten Wärmeaustausch zwischen den Medien.

Welche Kanaltypen sind im Wärmetauscher integriert?

Der Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und die hydraulischen Eigenschaften.

Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?

Das spezielle Lötverfahren sichert die Stabilität und dauerhafte Verbindung der Platten, sodass der Wärmetauscher Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar standhält. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.

Welche Anschluss- und Bauformen sind verfügbar?

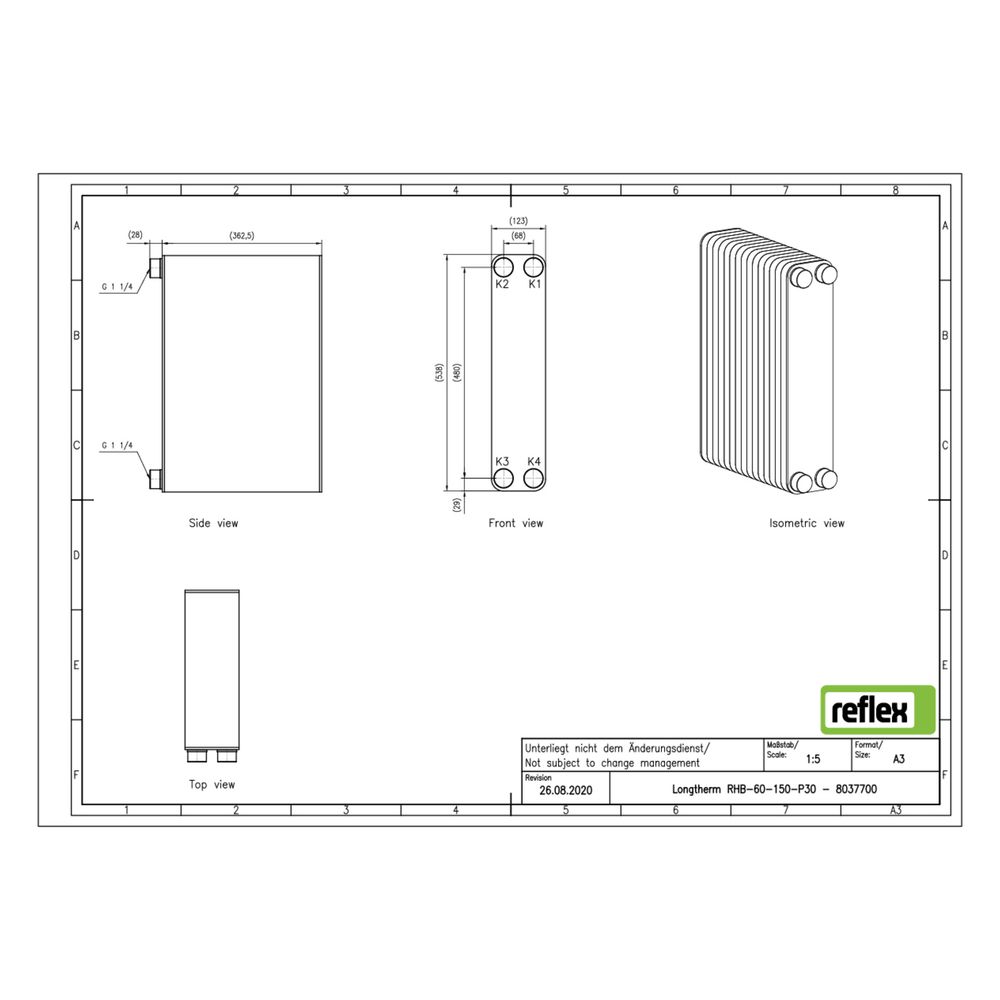

Der RHB-60-150 ist mit einem Außengewindeanschluss G 1 1/4 Zoll ausgestattet. Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 364 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.

Technische Daten

• Anzahl der Platten: 150
• Werkstoff: Edelstahl 1.4404
• Lotmaterial: Kupfer
• Maximaler Arbeitsdruck: 30 bar
• Maximale Temperatur: 230 °C
• Primärer Anschluss: Außengewinde G 1 1/4 Zoll
• Baulänge: 123 mm
• Bauhöhe: 538 mm
• Bautiefe: 364 mm
• Mittenabstand Anschlüsse: 68 mm
• Geeignet für Dämmschale: ja

Der Reflex Longtherm Plattenwärmetauscher RHB-60-150 überzeugt durch seine robuste Bauweise mit 150 gelöteten Edelstahlplatten und Kupferlotverbindung. Er ist für hohe Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar ausgelegt und bietet mit seinem Außengewindeanschluss G 1 1/4 Zoll vielseitige Einsatzmöglichkeiten in Heizungs- und Kühlkreisläufen.
