Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-22-2-60, gelötet, 60 Platten, zweigängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-22-2-60 ist ein gelöteter, zweigängiger Wärmetauscher mit 60 Edelstahlplatten und einem Außengewindeanschluss G 3/4". Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung zwischen den beiden Wasserkreisläufen.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kombination optimiert den Wärmeübergang und den hydraulischen Widerstand im System.
Für welche Betriebsbedingungen ist der Longtherm Plattenwärmetauscher geeignet?
Das gelötete Design ermöglicht den Einsatz bei hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt.
Welche Anschlussarten und Maße hat der Wärmetauscher?

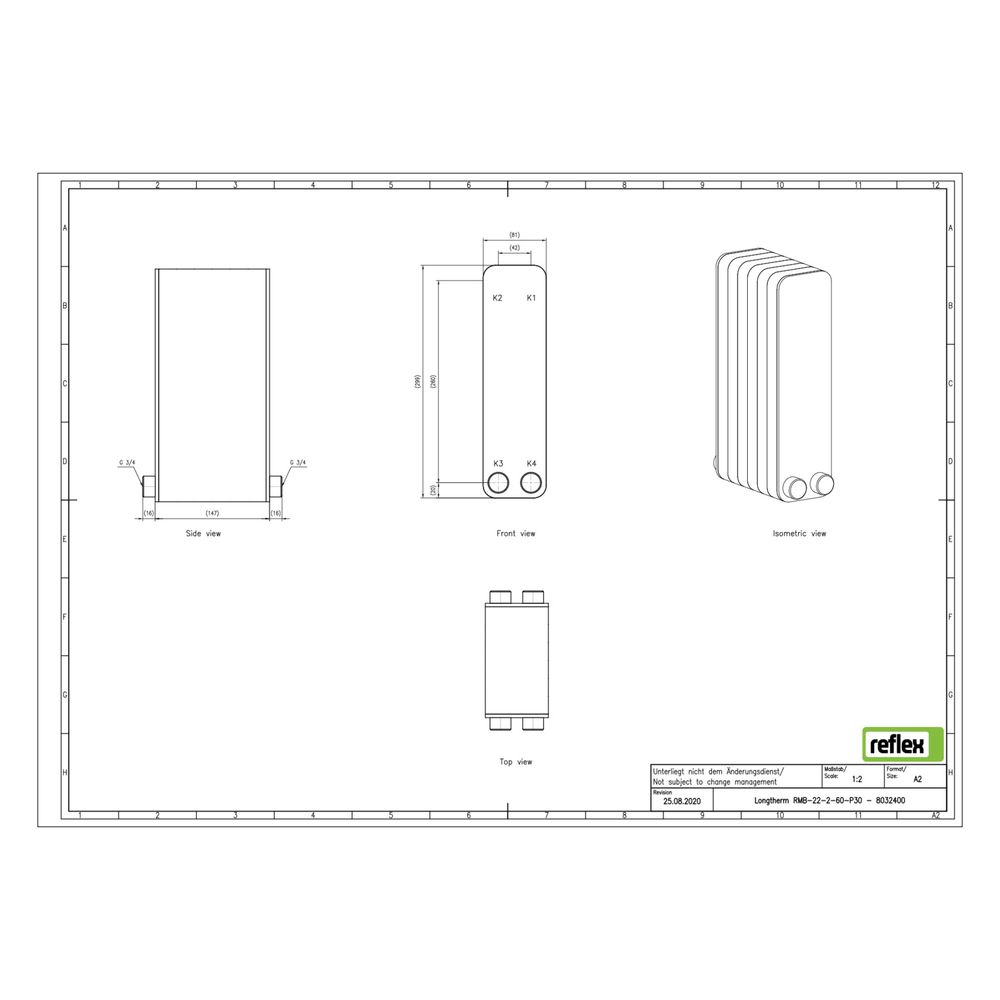

Der Wärmetauscher ist mit einem Außengewindeanschluss G 3/4" ausgestattet. Die Baulänge beträgt 81 mm, die Bauhöhe 299 mm und die Bautiefe 147 mm. Der Mittenabstand der Anschlüsse liegt bei 42 mm. Das Gerät ist für den Einbau in Systeme mit Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 60
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Anschluss: Außengewinde G 3/4"
- Maximaler Betriebsdruck: 30 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 81 mm
- Bauhöhe: 299 mm
- Bautiefe: 147 mm
- Mittenabstand Anschlüsse: 42 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-22-2-60 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in anspruchsvollen Heiz- und Kühlsystemen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der effizienten Plattenanordnung erfüllt er die Anforderungen an moderne Wärmeübertrager zuverlässig und präzise.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8032400 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8032400 |
| Ausführung | gelötet |
| Bauhöhe | 299,00 |
| Baulänge | 81,00 |
| Bautiefe | 147,00 |
| EAN-13 | 4036705217456 |
| Geeignet für Dämmschale | ja |
| Gewicht | 5,7 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
