Reflex Longtherm Plattenwärmetauscher RHB-31-40, gelötet, 40 Platten, eingängig, G 1 1/4"

Der Reflex Longtherm Plattenwärmetauscher RHB-31-40 ist ein gelöteter, eingängiger Wärmetauscher mit 40 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.

Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?

Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Konstruktion. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Die Kanalformen unterscheiden sich in der thermisch wirksamen Länge und dem Durchflusswiderstand, was die Anpassung an verschiedene hydraulische Anforderungen ermöglicht.

Welche technischen Eigenschaften zeichnen den Longtherm RHB-31-40 aus?

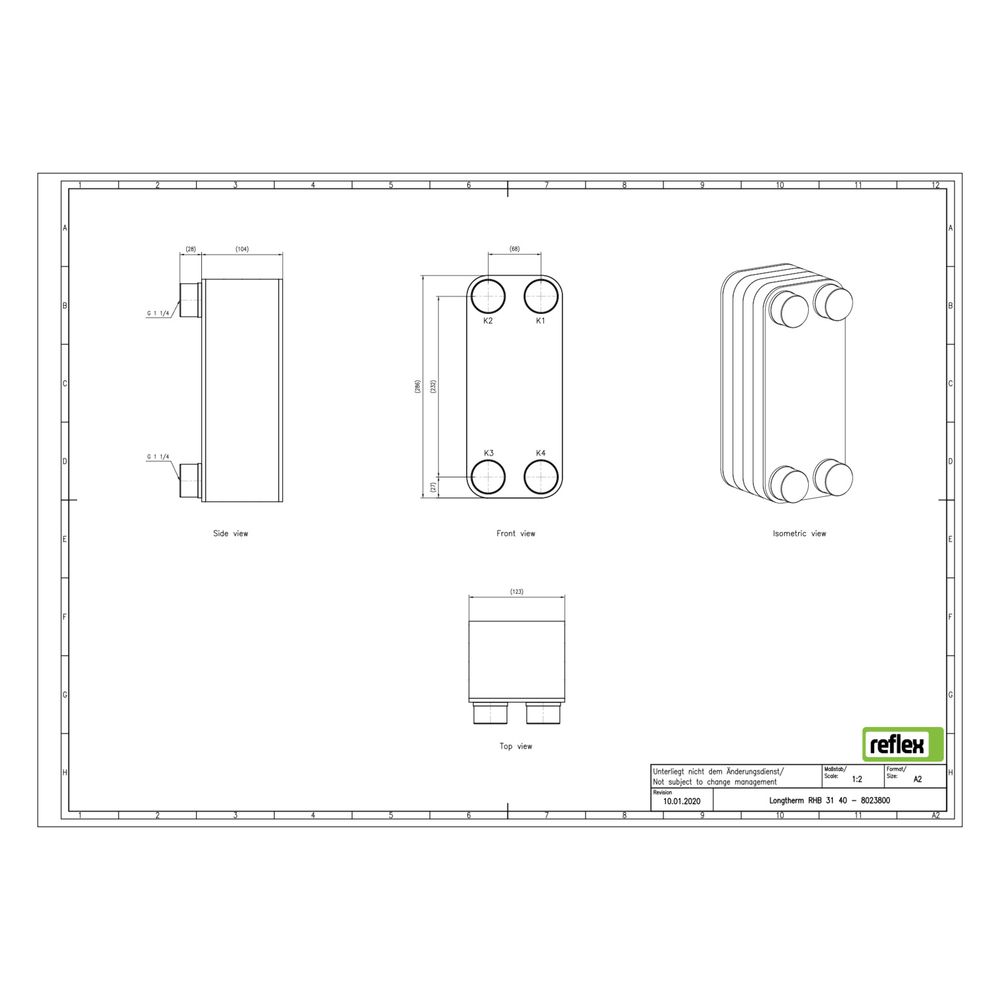

Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 30 bar ausgelegt und kann Temperaturen bis 230 °C standhalten. Die Baulänge beträgt 123 mm, die Bauhöhe 286 mm und die Bautiefe 104 mm. Der Anschluss erfolgt über ein Außengewinde mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm). Das Gerät ist nicht vollversiegelt und besitzt keinen seitlichen Anschluss. Es ist geeignet für die Verwendung mit einer Dämmschale, die jedoch nicht im Lieferumfang enthalten ist.

Für welche Anwendungen ist der Reflex Longtherm Plattenwärmetauscher geeignet?

Der Wärmetauscher ist ideal für den Einsatz in Heizungs- und Kühlkreisläufen, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist. Durch die robuste Bauweise und die hohe Temperatur- und Druckbeständigkeit eignet er sich für anspruchsvolle industrielle und gewerbliche Anwendungen sowie für den Einsatz in der Haustechnik.

Technische Daten

• Anzahl der Platten: 40
• Werkstoff: Edelstahl (1.4404)
• Lotmaterial: Kupfer
• Maximaler Arbeitsdruck: 30 bar
• Maximale Temperatur: 230 °C
• Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
• Baulänge: 123 mm
• Bauhöhe: 286 mm
• Bautiefe: 104 mm
• Mittenabstand Anschlüsse: 68 mm
• Dämmschale geeignet: Ja

Der Reflex Longtherm Plattenwärmetauscher RHB-31-40 bietet eine zuverlässige und langlebige Lösung für die Wärmeübertragung in anspruchsvollen Systemen. Mit seiner robusten Edelstahlkonstruktion, dem Kupferlot-Verfahren und der hohen Druck- und Temperaturbeständigkeit erfüllt er die Anforderungen moderner Heizungs- und Kühltechnik effizient und sicher.
