Reflex Longtherm Plattenwärmetauscher RMB-235-220, gelötet, 220 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-220 ist ein gelöteter, eingängiger Wärmetauscher mit 220 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist ausgelegt für einen maximalen Arbeitsdruck von 25 bar und Temperaturen bis 230 °C. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlsysteme, die eine zuverlässige Wärmeübertragung unter hohen Anforderungen erfordern.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Verbindung der Platten. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Der Reflex Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und ermöglicht eine flexible Anpassung an unterschiedliche hydraulische Anforderungen.

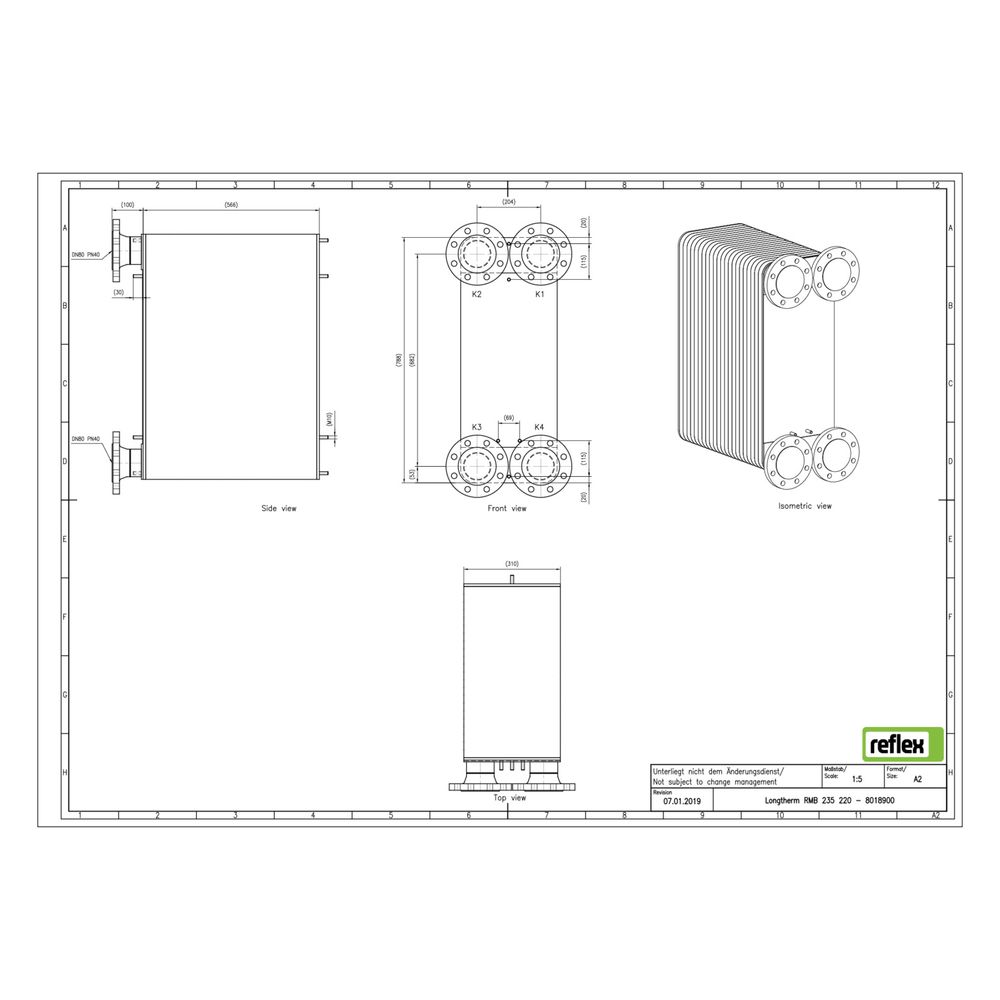

Welche Anschlussarten und Maße sind charakteristisch?
Der Wärmetauscher ist mit einem primären Anschluss für Rohrenden ausgeführt und besitzt einen Nenndurchmesser von DN 80. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 551 mm. Der Mittenabstand der Anschlüsse liegt bei 204 mm. Die Ausführung erfolgt mit DIN-Flanschanschlüssen, passend für industrielle Standards.
Welche Druck- und Temperaturbereiche sind zulässig?
Das Gerät ist für einen maximalen Arbeitsdruck von 25 bar ausgelegt und hält Temperaturen bis zu 230 °C stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Wie ist die Materialqualität und Verarbeitung?
Der Plattenwärmetauscher besteht aus rostfreiem Edelstahl (1.4404) und ist mit Kupferlot vakuumgelötet. Dieses Lötverfahren sichert die Stabilität und dauerhafte Verbindung der Platten, wodurch der Wärmetauscher hohe Temperaturen und Betriebsdrücke zuverlässig bewältigt. Die Konstruktion ist für den Einsatz mit Dämmschalen geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 220
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 551 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: Rohrende mit DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RMB-235-220 bietet eine robuste und langlebige Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Plattenanzahl, dem stabilen Edelstahlmaterial und dem bewährten Kupferlot-Verfahren ist er für hohe Temperaturen und Drücke ausgelegt und ermöglicht eine effiziente Wärmeübertragung in Heiz- und Kühlsystemen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8018900 |
| Hersteller | Reflex |
| Anzahl der Platten | 220,00 |
| Artikelnummer | REFLEX-8018900 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 551,00 |
| EAN-13 | 4036705179198 |
| Geeignet für Dämmschale | ja |
| Gewicht | 244,19 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
