Reflex Longtherm Plattenwärmetauscher RMB-110-2-140, gelötet, 140 Platten, zweigängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RMB-110-2-140 ist ein gelöteter, zweigängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit 140 Platten und einem primären Außengewindeanschluss G 2 1/2 Zoll. Er ist für den Einsatz in industriellen und gewerblichen Heizungs- und Kühlkreisläufen geeignet und kann Temperaturen bis 230 °C sowie Betriebsdrücke bis 25 bar standhalten.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Konstruktion. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Es gibt zwei Kanalformen: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften zeichnen den Longtherm Plattenwärmetauscher aus?

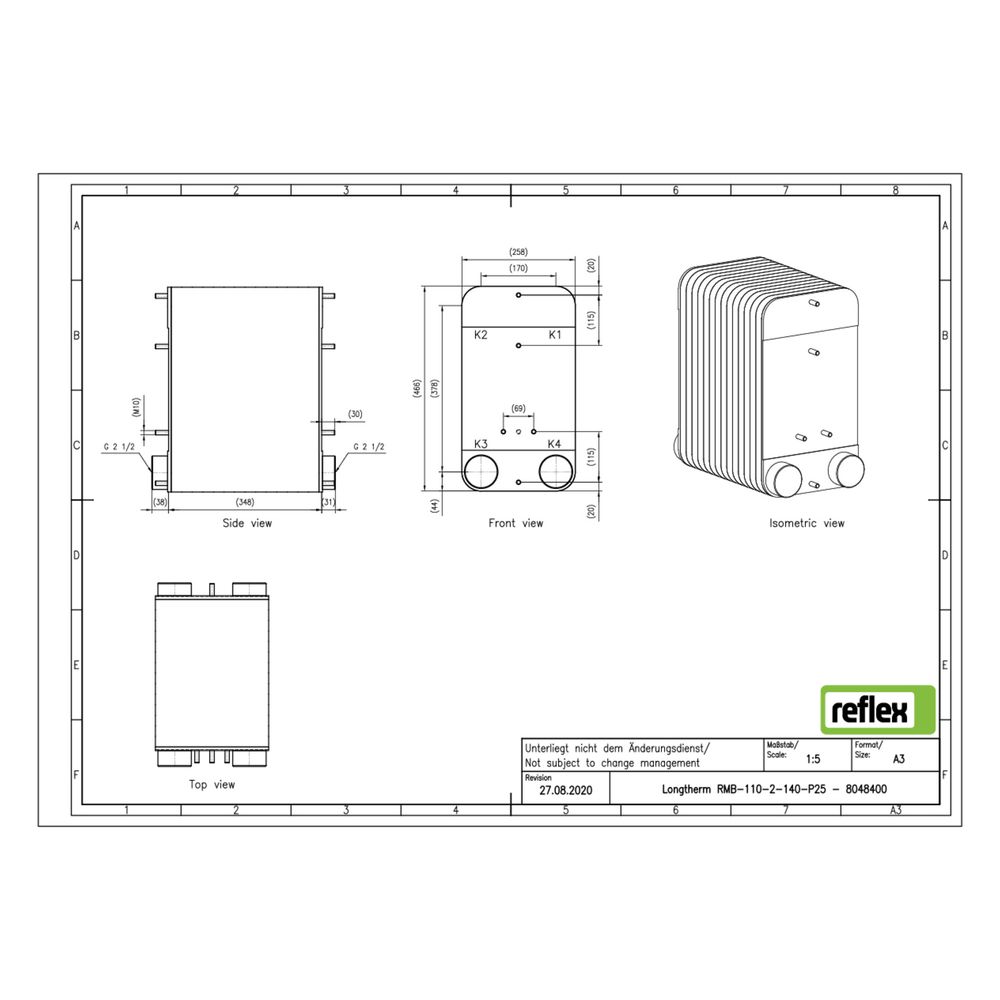

Der Plattenwärmetauscher hat eine Baulänge von 258 mm, eine Bauhöhe von 466 mm und eine Bautiefe von 348 mm. Der Nenndurchmesser des primären Anschlusses beträgt 2 1/2 Zoll (65 mm). Das Gerät ist nicht vollversiegelt, besitzt keinen seitlichen Anschluss und ist für die Verwendung mit einer Dämmschale geeignet, die jedoch nicht im Lieferumfang enthalten ist.
Welche Zulassungen und Normen erfüllt der Wärmetauscher?
Der Reflex Longtherm Plattenwärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU und ist mit einem CE-Kennzeichen versehen, was die Einhaltung der geltenden Sicherheits- und Qualitätsanforderungen bestätigt.
Technische Daten
- Anzahl der Platten: 140
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Betriebsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 348 mm
- Nenndurchmesser primär: 2 1/2 Zoll (65 mm)
- Anschlussart: Außengewinde
- Zweigängig: Ja
Der Reflex Longtherm Plattenwärmetauscher RMB-110-2-140 bietet eine robuste und langlebige Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der stabilen gelöteten Konstruktion ist er für vielfältige industrielle und gewerbliche Anwendungen geeignet. Die 140 Edelstahlplatten und der zweigängige Aufbau sorgen für eine effiziente Wärmeübertragung bei kompakter Bauweise.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8048400 |
| Hersteller | Reflex |
| Anzahl der Platten | 140,00 |
| Artikelnummer | REFLEX-8048400 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 348,00 |
| EAN-13 | 4036705219313 |
| Geeignet für Dämmschale | ja |
| Gewicht | 79,09 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
