Reflex Longtherm Plattenwärmetauscher RMB-60-140, gelötet, 140 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-60-140 ist ein gelöteter, eingängiger Wärmetauscher aus rostfreiem Edelstahl (1.4404) mit 140 Platten und einem Außengewindeanschluss G 1 1/4". Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungsraumtypen sind im Wärmetauscher vorhanden?
Der Reflex Longtherm verwendet zwei Kanalformen zur Gestaltung der Strömungsräume: Der rhc-Kanal bietet eine große thermisch wirksame Länge mit höherem Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge mit geringerem Durchflusswiderstand aufweist. Diese Kombination optimiert den Wärmeübergang und den hydraulischen Betrieb.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar ausgelegt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt. Die robuste Bauweise aus rostfreiem Stahl und Kupferlot sichert eine lange Lebensdauer unter anspruchsvollen Bedingungen.
Welche Anschlussarten und Maße hat der Reflex Longtherm RMB-60-140?

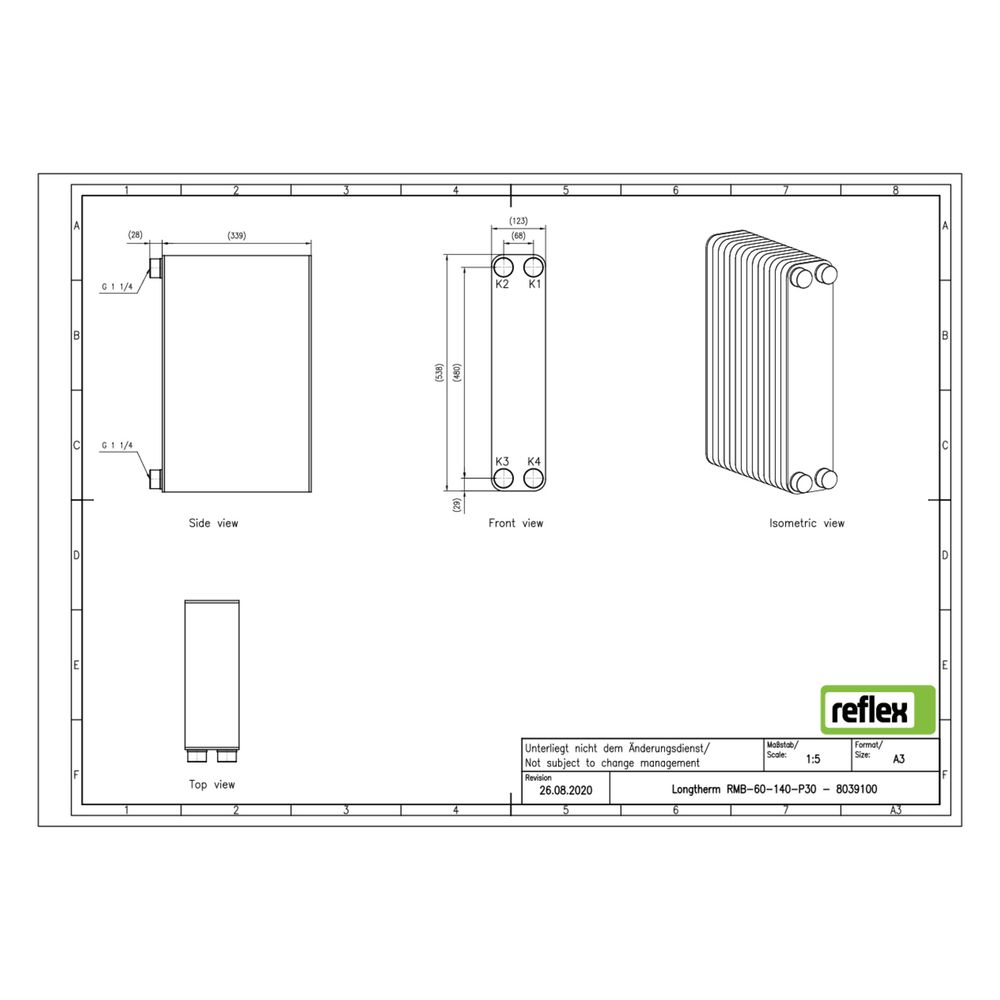

Der Wärmetauscher verfügt über einen primären Anschluss mit Außengewinde G 1 1/4" (32 mm Nenndurchmesser). Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 340 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Das Gerät ist für den Einbau in Systeme mit Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 140
- Werkstoff: Rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 1 1/4" (32 mm)
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 340 mm
- Mittenabstand Anschlüsse: 68 mm
- Einsatz: Eingängiger Plattenwärmetauscher, gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-60-140 bietet eine stabile und langlebige Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der effizienten Plattenkonstruktion erfüllt er anspruchsvolle Anforderungen in Industrie und Gewerbe.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8039100 |
| Hersteller | Reflex |
| Anzahl der Platten | 140,00 |
| Artikelnummer | REFLEX-8039100 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 340,00 |
| EAN-13 | 4036705218385 |
| Geeignet für Dämmschale | ja |
| Gewicht | 37 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
