Reflex Longtherm Plattenwärmetauscher RLB-235-2-280, gelötet, 280 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-280 ist ein gelöteter, zweigängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit 280 Platten und einem Nenndurchmesser von DN 80. Er ist für den Einsatz in Heiz- und Kühlsystemen mit hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar ausgelegt.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Besonderheiten bietet das Lötverfahren?
Das spezielle Lötverfahren sorgt für eine dauerhafte Verbindung der Platten und sichert die Stabilität des Wärmetauschers. Dadurch kann das Gerät hohen Temperaturen bis 230 °C und einem Betriebsdruck von bis zu 25 bar standhalten. Die Kupferlotverbindung ermöglicht eine hohe Dichtigkeit und Langlebigkeit unter anspruchsvollen Betriebsbedingungen.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Strömungsverhältnisse und die Wärmeübertragungseffizienz.
Für welche Anschlussart ist der RLB-235 ausgelegt?
Der RLB-235 ist mit DIN-Flanschanschlüssen ausgestattet, passend für den Nenndurchmesser DN 80. Die Anschlüsse sind nicht seitlich angebracht, und der Mittenabstand der Anschlüsse beträgt 170 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Hersteller-Serie: Longtherm
- Ausführung: gelötet
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Anzahl der Platten: 280
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C

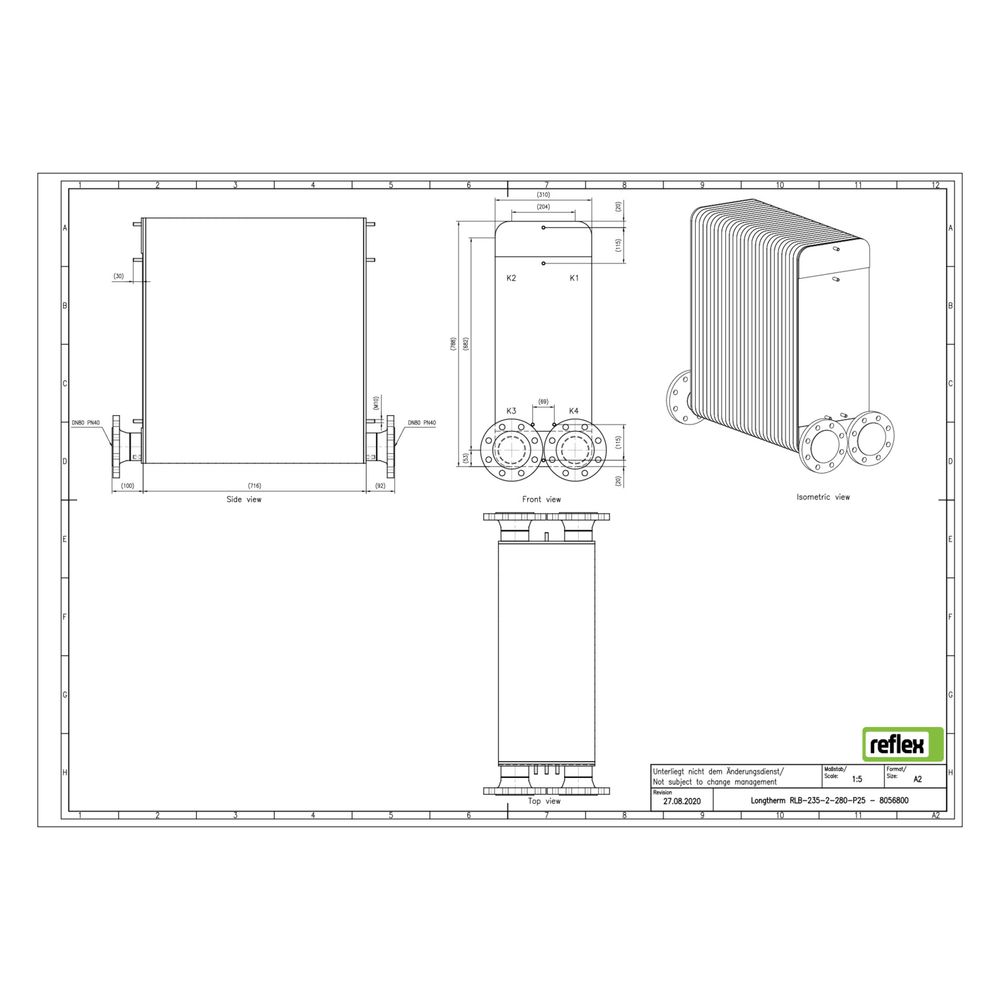

- Bauhöhe: 788 mm
- Bautiefe: 698 mm
- Baulänge: 310 mm
- Mittenabstand Anschlüsse: 170 mm
- Anschlussart: DIN-Flansch
- Zweigängig: ja
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-280 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in anspruchsvollen Heiz- und Kühlsystemen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der bewährten gelöteten Konstruktion erfüllt er die Anforderungen industrieller Anwendungen zuverlässig.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8056800 |
| Hersteller | Reflex |
| Anzahl der Platten | 280,00 |
| Artikelnummer | REFLEX-8056800 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 698,00 |
| EAN-13 | 4036705220135 |
| Geeignet für Dämmschale | ja |
| Gewicht | 295,87 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
