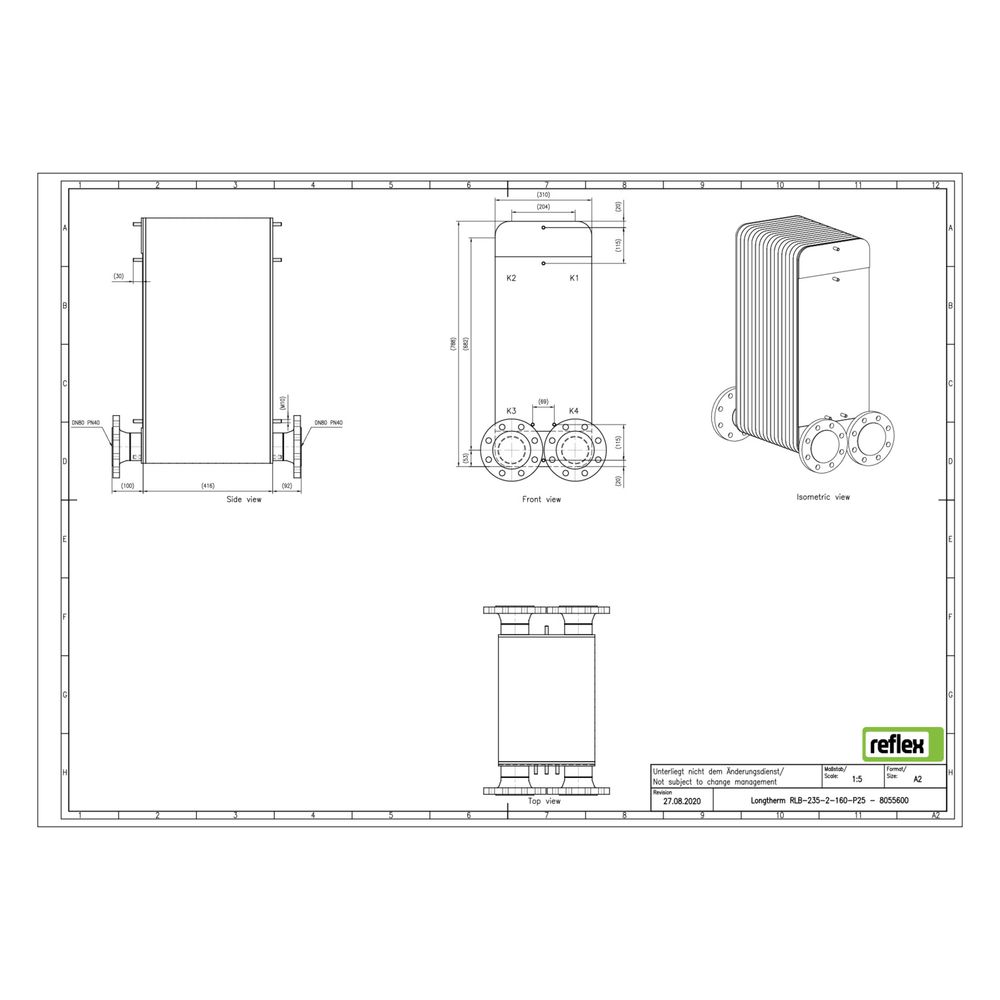

Reflex Longtherm Plattenwärmetauscher RLB-235-2-160, gelötet, 160 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-160 ist ein gelöteter, zweigängiger Wärmetauscher mit 160 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist ausgelegt für hohe Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heiz- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität gefordert sind.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Besonderheiten bietet das Lötverfahren?
Das spezielle Lötverfahren sorgt für eine dauerhafte Verbindung der Platten und sichert die Stabilität des Wärmetauschers bei hohen Temperaturen bis 230 °C. Die Kupferlotverbindung ist vakuumgelötet, was die Dichtigkeit und Langlebigkeit des Geräts unterstützt. Dadurch kann der Wärmetauscher Betriebsdrücke bis zu 25 bar sicher aufnehmen.
Wie sind die Strömungsräume gestaltet?
Die Strömungsräume sind durch zwei unterschiedliche Kanalformen gekennzeichnet: Der rhc-Kanal bietet eine große thermisch wirksame Länge mit höherem Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge mit geringerem Durchflusswiderstand aufweist. Diese Gestaltung optimiert den Wärmeübergang und den hydraulischen Betrieb.
Für welche Anschlussarten ist der Longtherm RLB-235-2-160 ausgelegt?
Der Wärmetauscher der Größe RLB-235 ist mit DIN-Flanschanschlüssen ausgestattet, passend für den Nenndurchmesser DN 80. Die Anschlüsse sind nicht seitlich angebracht, der Mittenabstand der Anschlüsse beträgt 170 mm. Eine Dämmschale ist nicht integriert, jedoch ist der Wärmetauscher für die Nachrüstung einer Dämmschale geeignet.
Technische Daten
- Hersteller-Serie: Longtherm
- Ausführung: gelötet
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Anzahl der Platten: 160
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Bauhöhe: 788 mm
- Baulänge: 310 mm
- Bautiefe: 404 mm
- Mittenabstand Anschlüsse: 170 mm
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-160 überzeugt durch seine robuste Bauweise aus Edelstahl mit vakuumgelöteten Kupferverbindungen. Mit einer Leistung für hohe Temperaturen bis 230 °C und einem Betriebsdruck von bis zu 25 bar ist er eine zuverlässige Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Industrie und Gewerbe.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8055600 |
| Hersteller | Reflex |
| Anzahl der Platten | 160,00 |
| Artikelnummer | REFLEX-8055600 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 404,00 |
| EAN-13 | 4036705220012 |
| Geeignet für Dämmschale | ja |
| Gewicht | 192,51 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
