Reflex Longtherm Plattenwärmetauscher RMB-14-2-50, gelötet, 50 Platten, zweigängig, G 3/4"

Der Reflex Longtherm Plattenwärmetauscher RMB-14-2-50 ist ein gelöteter, zweigängiger Wärmeübertrager mit 50 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 3/4". Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.

Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?

Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.

Welche Strömungskanäle sind im Wärmetauscher integriert?

Der Wärmetauscher verfügt über zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand entsprechend der jeweiligen Anwendung.

Für welche Betriebsbedingungen ist der Longtherm Plattenwärmetauscher geeignet?

Der gelötete Plattenwärmetauscher ist für Temperaturen bis zu 230 °C und Betriebsdrücke bis zu 30 bar ausgelegt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Die Ausführung mit Außengewindeanschluss G 3/4" ermöglicht eine einfache Integration in bestehende Anlagen.

Wie sind die Abmessungen und Anschlussmaße des Wärmetauschers?

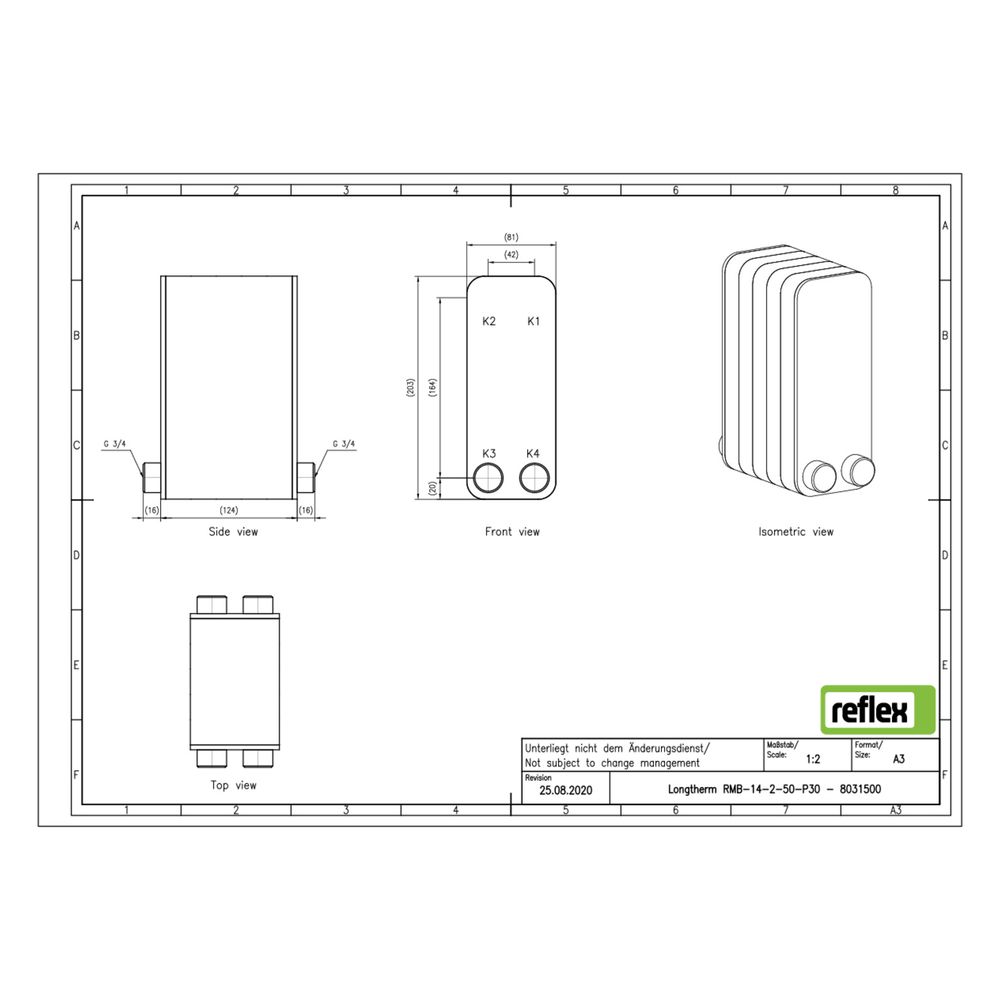

Der Wärmetauscher hat eine Baulänge von 81 mm, eine Bauhöhe von 203 mm und eine Bautiefe von 124 mm. Der Mittenabstand der Anschlüsse beträgt 42 mm. Diese kompakten Maße erlauben eine flexible Installation auch bei beengten Platzverhältnissen. Der Anschluss erfolgt über ein Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm).

Technische Daten

• Anzahl der Platten: 50
• Werkstoff: Edelstahl 1.4404
• Lotmaterial: Kupfer
• Bauhöhe: 203 mm
• Bautiefe: 124 mm
• Baulänge: 81 mm
• Primärer Anschluss: Außengewinde G 3/4"
• Mittenabstand Anschlüsse: 42 mm
• Maximaler Arbeitsdruck: 30 bar
• Maximale Temperatur: 230 °C

Der Reflex Longtherm Plattenwärmetauscher RMB-14-2-50 überzeugt durch seine robuste Bauweise mit gelöteten Edelstahlplatten und Kupferlot, die hohe Temperaturen und Drücke sicher bewältigen. Mit 50 Platten und einem Außengewindeanschluss G 3/4" bietet er eine effiziente Wärmeübertragung bei kompakter Bauform und vielseitigen Einsatzmöglichkeiten in Heizungs- und Kühlkreisläufen.
