Reflex Longtherm Plattenwärmetauscher RMB-235-100, gelötet, 100 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-100 ist ein gelöteter, eingängiger Wärmetauscher mit 100 Edelstahlplatten aus Werkstoff 1.4404 und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, wo eine effiziente Wärmeübertragung erforderlich ist. Die Ausführung mit DIN-Flanschanschluss ermöglicht eine sichere Verbindung in industriellen und gewerblichen Anlagen.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei gleichzeitig hoher mechanischer Belastbarkeit.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und ermöglicht eine flexible Anpassung an unterschiedliche Betriebsbedingungen.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 25 bar ausgelegt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Die Ausführung mit DN 80 Flanschanschluss und Rohrendeanschluss ermöglicht eine einfache Integration in bestehende Anlagen.
Welche Maße und Anschlussdetails sind relevant?

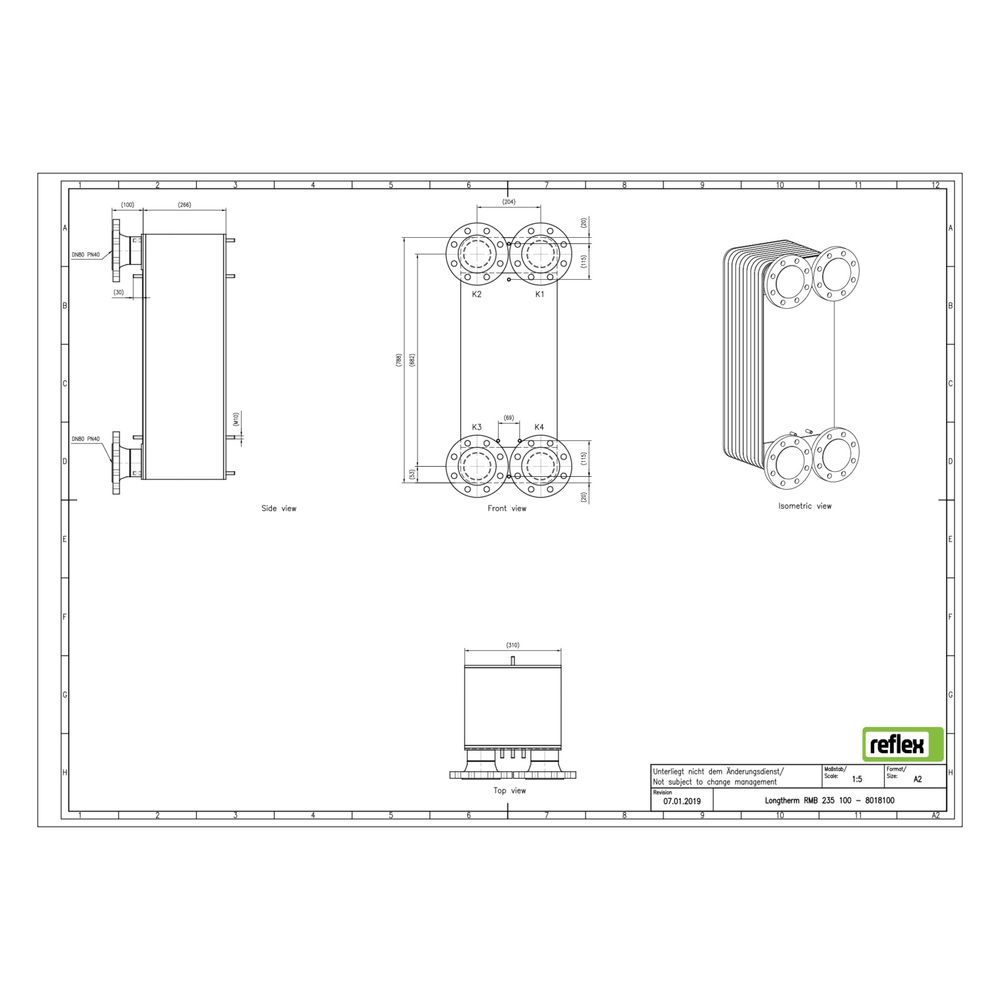

Der Wärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 257 mm. Der Mittenabstand der Anschlüsse beträgt 204 mm. Die Anschlüsse sind als Rohrende ausgeführt, seitliche Anschlussmöglichkeiten sind nicht vorhanden. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 100
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 257 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: Rohrende, DIN Flanschanschluss
Der Reflex Longtherm Plattenwärmetauscher RMB-235-100 überzeugt durch seine robuste Bauweise mit gelöteten Edelstahlplatten und Kupferlot, die hohe Temperaturen und Drücke sicher bewältigen. Mit 100 Platten und einem Nenndurchmesser von DN 80 bietet er eine effiziente Wärmeübertragung für anspruchsvolle Heizungs- und Kühlanwendungen. Die kompakten Maße und die DIN-Flanschanschlüsse erleichtern die Integration in bestehende Systeme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8018100 |
| Hersteller | Reflex |
| Anzahl der Platten | 100,00 |
| Artikelnummer | REFLEX-8018100 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 257,00 |
| EAN-13 | 4036705179112 |
| Geeignet für Dämmschale | ja |
| Gewicht | 139,83 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
