Reflex Longtherm Plattenwärmetauscher RMB-60-120, gelötet, 120 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-60-120 ist ein gelöteter, eingängiger Wärmetauscher mit 120 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar, beispielsweise in Heizungs- und Kühlkreisläufen. Die robuste Bauweise und das spezielle Lötverfahren sorgen für eine dauerhafte Verbindung und hohe Stabilität.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht einen effizienten Wärmeaustausch zwischen den Medien.
Welche Kanalformen sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kombination optimiert den Wärmetransfer und den hydraulischen Widerstand im System.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar ausgelegt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschlussarten und Maße sind verfügbar?

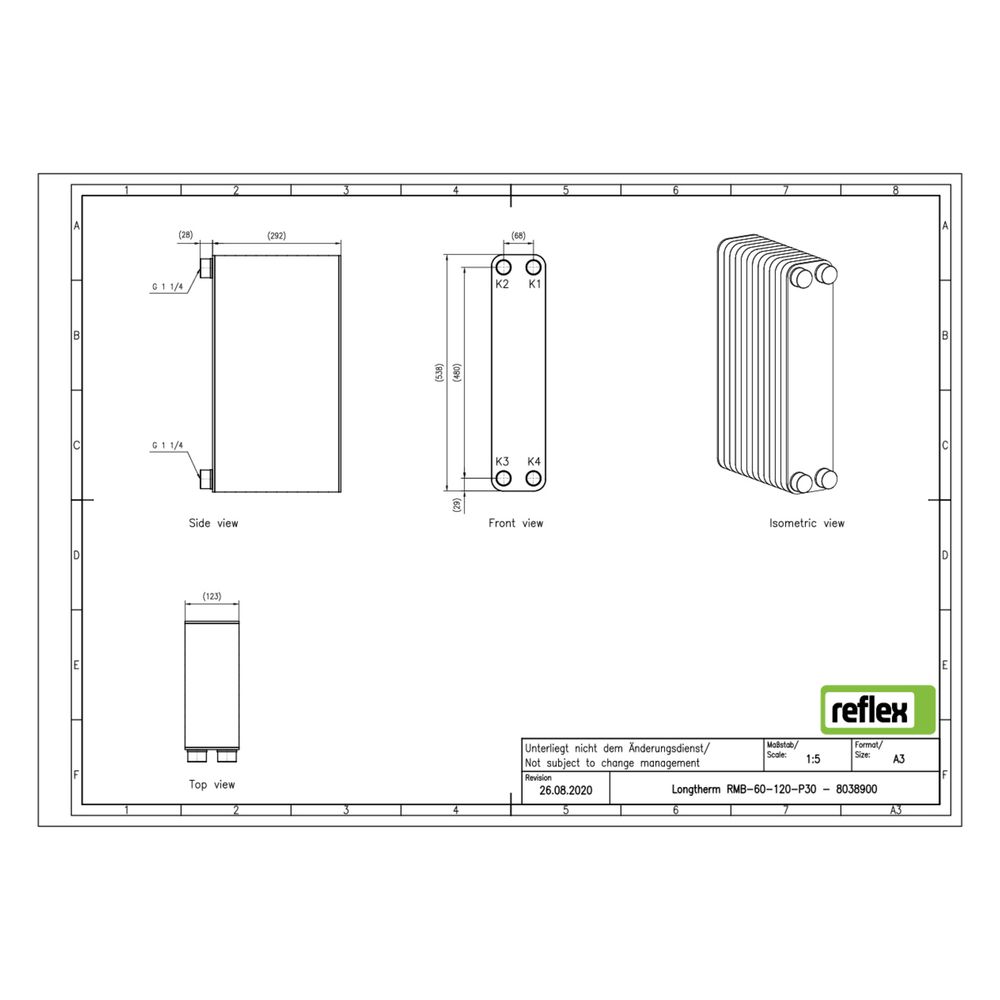

Der Wärmetauscher verfügt über einen primären Anschluss mit Außengewinde G 1 1/4 Zoll (32 mm) und einen Mittenabstand der Anschlüsse von 68 mm. Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 292 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 120
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 1 1/4 Zoll (32 mm)
- Mittenabstand Anschlüsse: 68 mm
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 292 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-60-120 überzeugt durch seine hohe Temperatur- und Druckbeständigkeit sowie die langlebige, gelötete Konstruktion aus Edelstahl. Mit 120 Platten und einem robusten Kupferlot ist er für anspruchsvolle Wärmeübertragungsaufgaben geeignet und bietet eine zuverlässige Leistung bei bis zu 30 bar Betriebsdruck und 230 °C Betriebstemperatur.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8038900 |
| Hersteller | Reflex |
| Anzahl der Platten | 120,00 |
| Artikelnummer | REFLEX-8038900 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 292,00 |
| EAN-13 | 4036705218361 |
| Geeignet für Dämmschale | ja |
| Gewicht | 32,6 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
