Reflex Longtherm Plattenwärmetauscher RMB-60-110, gelötet, 110 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-60-110 ist ein gelöteter, eingängiger Wärmetauscher mit 110 Edelstahlplatten und einem primären Außengewindeanschluss G 1 1/4". Er ist für den Einsatz in Heizungs- und Kühlsystemen geeignet und kann Temperaturen bis 230 °C sowie Betriebsdrücke bis 30 bar standhalten.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Konstruktion. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Es gibt zwei Kanalformen: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften zeichnen den Longtherm Plattenwärmetauscher aus?

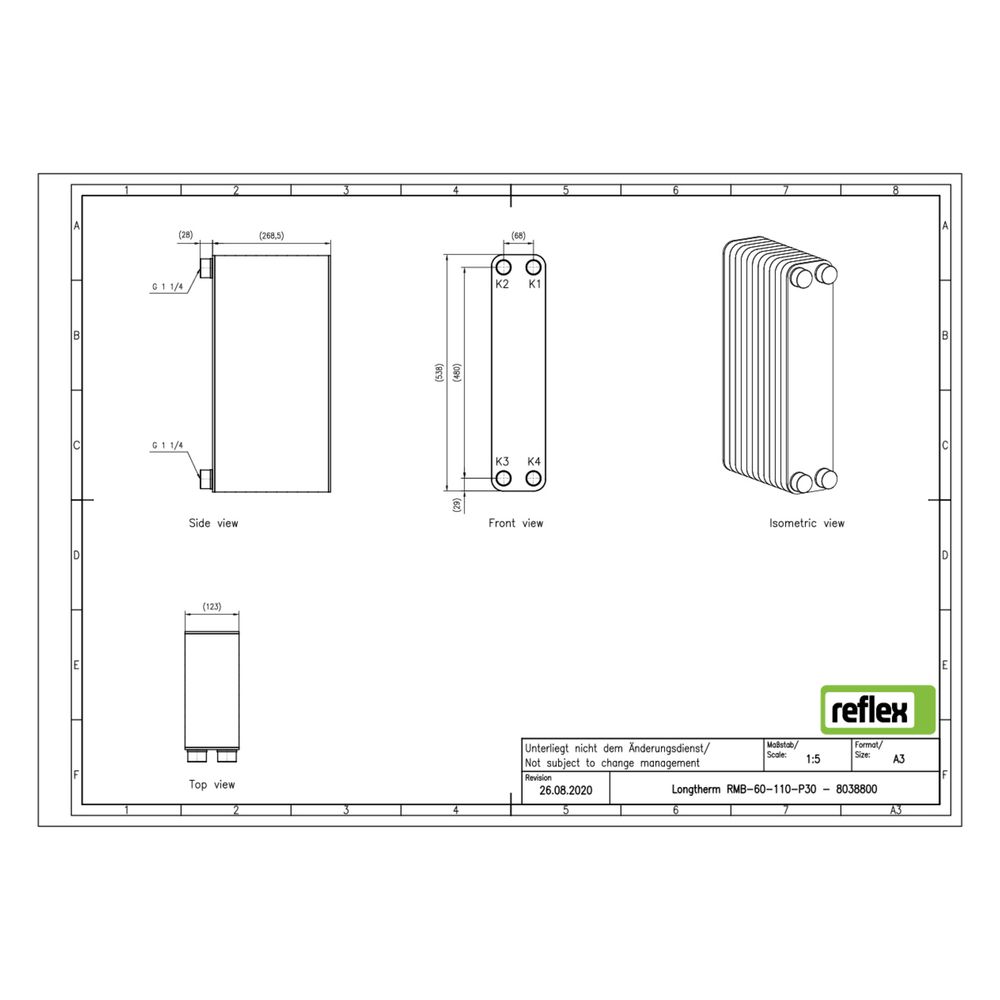

Der gelötete Plattenwärmetauscher ist für hohe Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar ausgelegt. Die 110 Platten bieten eine große Oberfläche für den Wärmeaustausch. Die Baumaße betragen 123 mm Länge, 538 mm Höhe und 268 mm Bautiefe. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, wird jedoch ohne Dämmschale geliefert.
Welche Materialien und Anschlüsse werden verwendet?
Der Wärmetauscher besteht aus rostfreiem Edelstahl (1.4404) und ist mit Kupferlot vakuumgelötet. Der primäre Anschluss ist ein Außengewinde mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm). Seitliche Anschlussmöglichkeiten sind nicht vorhanden.
Technische Daten
- Anzahl der Platten: 110
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 1 1/4"
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 268 mm
- Mittenabstand Anschlüsse: 68 mm
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RMB-60-110 bietet eine robuste und langlebige Lösung für den effizienten Wärmeaustausch in Heizungs- und Kühlsystemen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der großen Plattenanzahl stellt er eine zuverlässige Komponente für anspruchsvolle Anwendungen dar.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8038800 |
| Hersteller | Reflex |
| Anzahl der Platten | 110,00 |
| Artikelnummer | REFLEX-8038800 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 268,00 |
| EAN-13 | 4036705218354 |
| Geeignet für Dämmschale | ja |
| Gewicht | 31,66 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
