Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-60-100, gelötet, 100 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-60-100 ist ein gelöteter, eingängiger Wärmeübertrager mit 100 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die durch ein spezielles Vakuum-Lötverfahren mit Kupferlot dauerhaft verbunden sind. Die Platten sind mit eingeprägten Kanälen versehen, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Kanaltypen sind im Wärmetauscher integriert?
Der Reflex Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und ermöglicht eine flexible Anpassung an unterschiedliche Betriebsbedingungen.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis zu 230 °C und Betriebsdrücke bis zu 30 bar ausgelegt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Die robuste Bauweise aus rostfreiem Stahl ermöglicht eine hohe Beständigkeit gegenüber thermischen und mechanischen Belastungen.
Welche Anschlussmöglichkeiten bietet der Reflex Longtherm RMB-60-100?
Der Wärmetauscher ist mit einem primären Außengewindeanschluss von 1 1/4 Zoll ausgestattet. Die Baugröße RMB-60-100 gehört zur Serie mit Gewindeanschlüssen, die eine einfache und sichere Verbindung in bestehende Rohrsysteme ermöglichen. Seitliche Anschlussmöglichkeiten sind nicht vorhanden, der Mittenabstand der Anschlüsse beträgt 68 mm.
Wie sind die Abmessungen und das Material des Wärmetauschers?

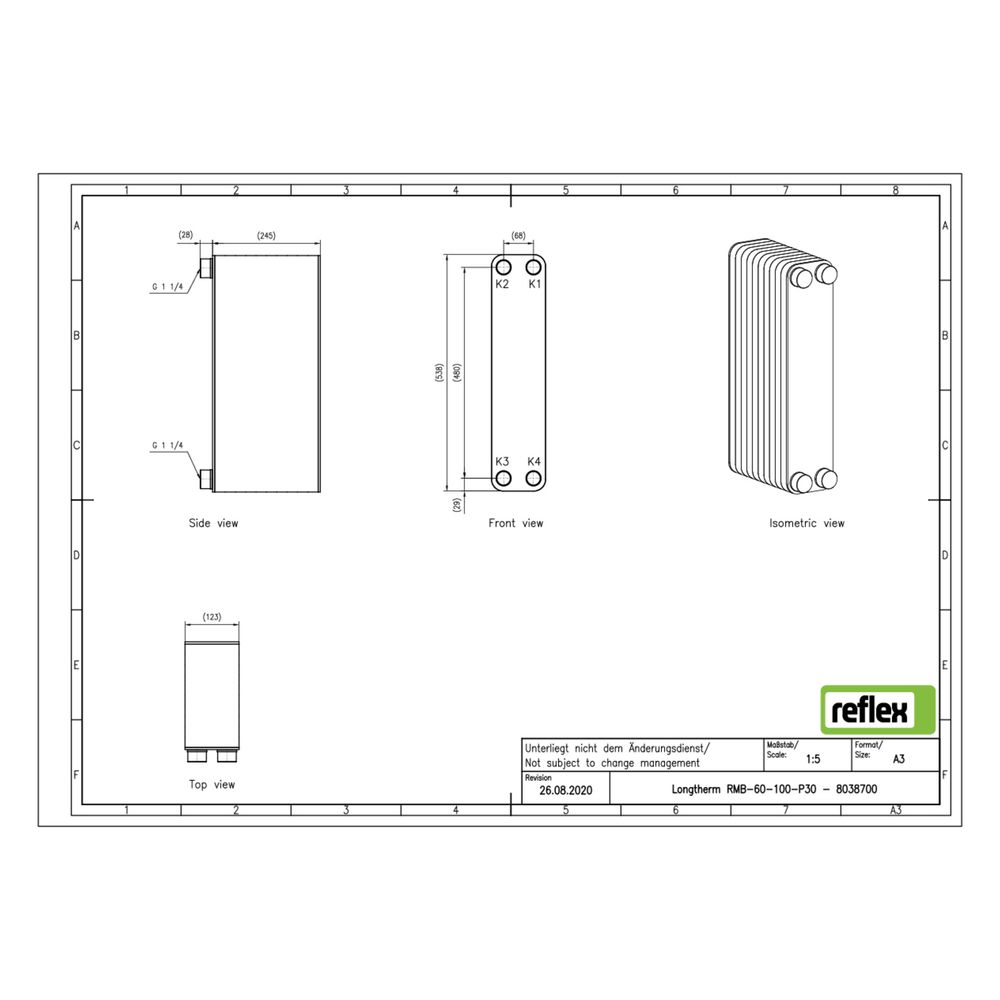

Der Plattenwärmetauscher hat eine Baulänge von 123 mm, eine Bauhöhe von 538 mm und eine Bautiefe von 245 mm. Die Platten bestehen aus rostfreiem Stahl (1.4404), das Lotmaterial ist Kupfer. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 100
- Werkstoff Platten: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
- Mittenabstand Anschlüsse: 68 mm
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 245 mm
- Dämmschale geeignet: Ja
Der Reflex Longtherm Plattenwärmetauscher RMB-60-100 überzeugt durch seine robuste Bauweise aus rostfreiem Stahl und das bewährte Kupferlot-Lötverfahren, das hohe Temperaturen und Drücke ermöglicht. Mit 100 Platten und einem Außengewindeanschluss von 1 1/4 Zoll bietet er eine effiziente Wärmeübertragung für anspruchsvolle Heiz- und Kühlsysteme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8038700 |
| Hersteller | Reflex |
| Anzahl der Platten | 100,00 |
| Artikelnummer | REFLEX-8038700 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 245,00 |
| EAN-13 | 4036705218347 |
| Geeignet für Dämmschale | ja |
| Gewicht | 29,48 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
