Reflex Longtherm Plattenwärmetauscher RMB-110-2-160, gelötet, 160 Platten, zweigängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RMB-110-2-160 ist ein gelöteter, zweigängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit Kupferlot, ausgestattet mit 160 Platten und einem primären Außengewindeanschluss G 2 1/2" (65 mm). Er ist für den Einsatz in Heizungs- und Kühlkreisläufen konzipiert und eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C sowie Betriebsdrücken bis 25 bar.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte vakuumgelötet mit Kupferlot verbunden sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte, gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Dabei kommen zwei Kanalformen zum Einsatz: der rhc-Kanal mit großer thermisch wirksamer Länge und höherem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und geringerem Durchflusswiderstand.
Welche technischen Eigenschaften zeichnen den Longtherm Plattenwärmetauscher aus?

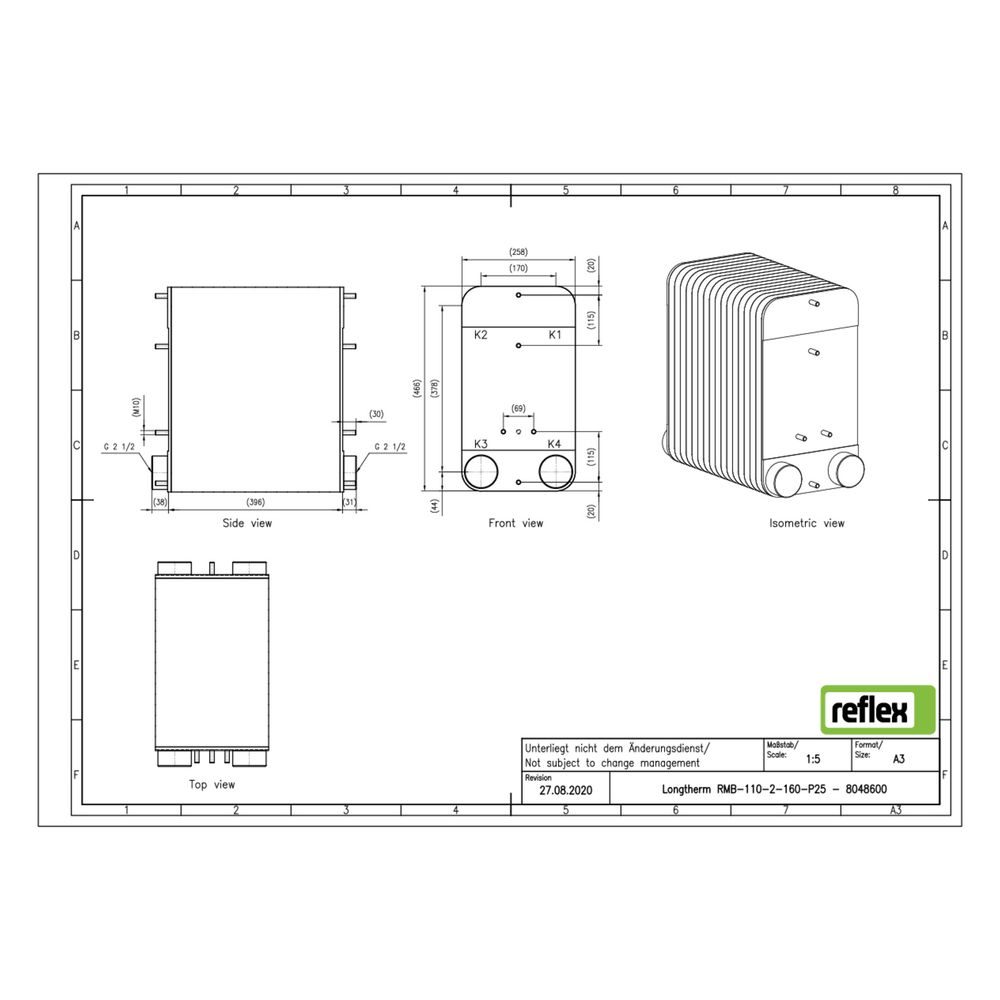

Der Plattenwärmetauscher hat eine Baulänge von 258 mm, eine Bauhöhe von 466 mm und eine Bautiefe von 396 mm. Der Nenndurchmesser des primären Anschlusses beträgt 2 1/2 Zoll (65 mm). Das Gerät ist für die Verwendung mit einer Dämmschale geeignet, wird jedoch ohne Dämmschale geliefert. Der maximale Arbeitsdruck liegt bei 25 bar, die maximale Betriebstemperatur bei 230 °C.
Welche Zulassungen und Anschlussarten besitzt der Reflex Longtherm Plattenwärmetauscher?
Der Wärmetauscher erfüllt die Anforderungen der Richtlinie für Druckgeräte 2014/68/EU. Der Anschluss erfolgt über ein Außengewinde G 2 1/2", was eine flexible Integration in verschiedene Anlagensysteme ermöglicht.
Technische Daten
- Anzahl der Platten: 160
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 396 mm
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Primärer Anschluss: Außengewinde G 2 1/2" (65 mm)
- Mittenabstand Anschlüsse: 170 mm
- Dämmschale: geeignet, nicht enthalten
Der Reflex Longtherm Plattenwärmetauscher RMB-110-2-160 überzeugt durch seine robuste Bauweise mit vakuumgelöteten Edelstahlplatten und Kupferlot, die hohe Temperaturen und Drücke zuverlässig bewältigen. Mit 160 Platten und einem Nenndurchmesser von 2 1/2 Zoll bietet er eine effiziente Wärmeübertragung für anspruchsvolle Heizungs- und Kühlkreisläufe.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8048600 |
| Hersteller | Reflex |
| Anzahl der Platten | 160,00 |
| Artikelnummer | REFLEX-8048600 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 396,00 |
| EAN-13 | 4036705219337 |
| Geeignet für Dämmschale | ja |
| Gewicht | 87,25 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
