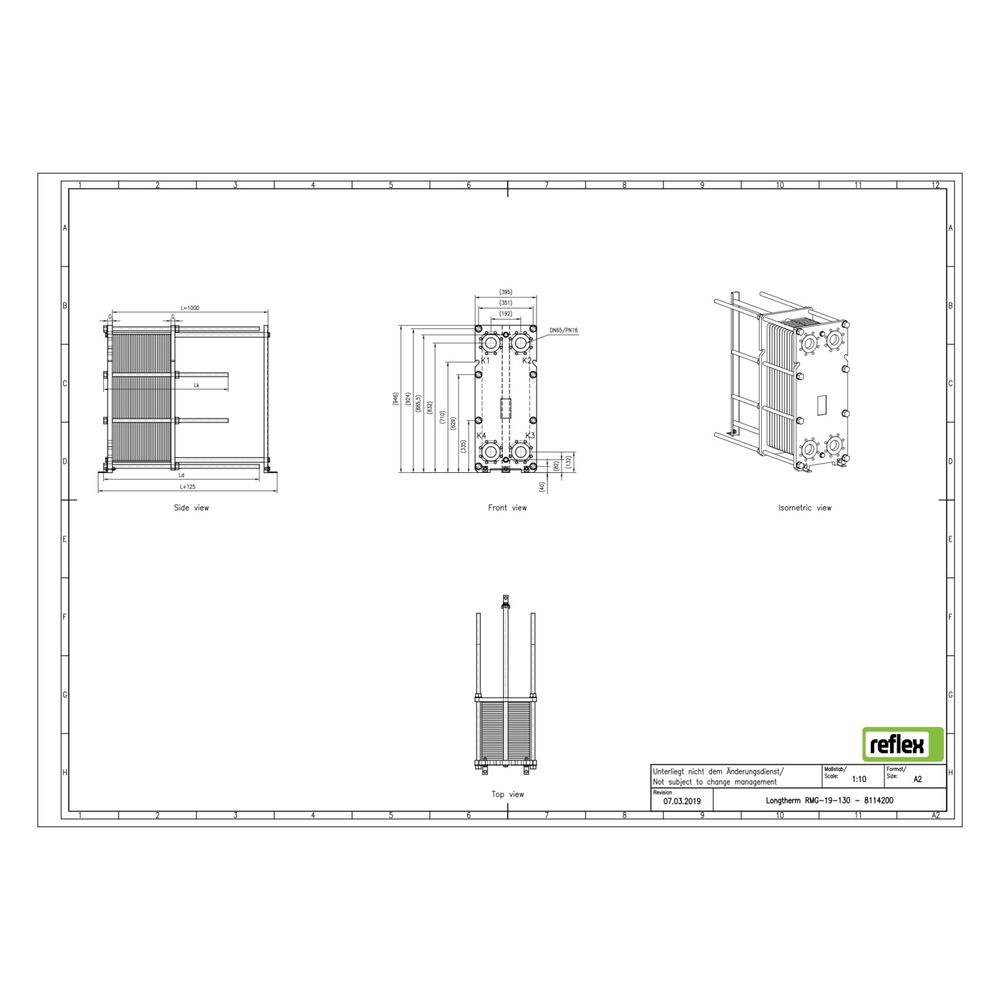

Reflex Longtherm Plattenwärmetauscher RMG-19-130, geschraubt, 130 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RMG-19-130 ist ein geschraubter Wärmetauscher mit 130 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Konstruktion ermöglicht eine einfache Zerlegung des Wärmetauschers, was die Reinigung und Wartung erleichtert. Zudem kann der Wärmetauscher durch Hinzufügen weiterer Plattenpakete flexibel erweitert werden. Dies macht ihn besonders geeignet für Anwendungen mit wechselnden Leistungsanforderungen.
Welche technischen Eigenschaften und Zulassungen sind relevant?
Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und entspricht der Richtlinie für Druckgeräte 2014/68/EU. Die Anschlüsse haben einen Nenndurchmesser von DN 60, und der Mittenabstand der Anschlüsse beträgt 192 mm. Das Gehäuse besteht aus Kohlenstoffstahl, während die Platten aus rostfreiem Edelstahl gefertigt sind.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Es sind zwei Kanalformen vorhanden: der rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung bei unterschiedlichen Betriebsbedingungen.
Technische Daten
- Anzahl der Platten: 130
- Werkstoff Platten: rostfreier Stahl
- Maximaler Arbeitsdruck: 16 bar
- Nenndurchmesser primär: DN 60
- Mittenabstand Anschlüsse: 192 mm
- Baulänge: 395 mm
- Bauhöhe: 946 mm
- Bautiefe: 1158 mm
- Dichtungsmaterial: NBR-Butyl
- Bauart: geschraubter Plattenwärmetauscher
Der Reflex Longtherm Plattenwärmetauscher RMG-19-130 überzeugt durch seine hohe Effizienz bei geringen Temperaturspreizungen und seine flexible Erweiterbarkeit. Mit einer Leistung über 1 MW und einem maximalen Arbeitsdruck von 16 bar ist er für anspruchsvolle industrielle Anwendungen geeignet und bietet durch seine geschraubte Bauweise eine einfache Wartung und Reinigung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8114200 |
| Hersteller | Reflex |
| Anzahl der Platten | 130,00 |
| Artikelnummer | REFLEX-8114200 |
| Bauhöhe | 946,00 |
| Baulänge | 395,00 |
| Bautiefe | 1158,00 |
| EAN-13 | 4036705179549 |
| Geeignet für Dämmschale | nein |
| Gewicht | 393 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 192,00 |
| Nenndurchmesser primär | DN 60 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
