Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-235-2-110, gelötet, 110 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-110 ist ein gelöteter, zweigängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit 110 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für anspruchsvolle Anwendungen in Heizungs- und Kühlkreisläufen. Die robuste Bauweise mit Kupferlotverbindung sorgt für dauerhafte Stabilität und hohe thermische Effizienz.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht einen effizienten Wärmeaustausch bei kompakter Bauweise.
Welche Besonderheiten bietet das Lötverfahren und die Materialwahl?
Das spezielle Lötverfahren mit Kupferlot stellt eine dauerhafte Verbindung der Platten sicher und ermöglicht eine hohe Stabilität. Die Verwendung von rostfreiem Edelstahl (1.4404) sorgt für Korrosionsbeständigkeit und Langlebigkeit. Der Wärmetauscher ist für Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar ausgelegt.
Welche Anschlussarten und Bauformen sind verfügbar?

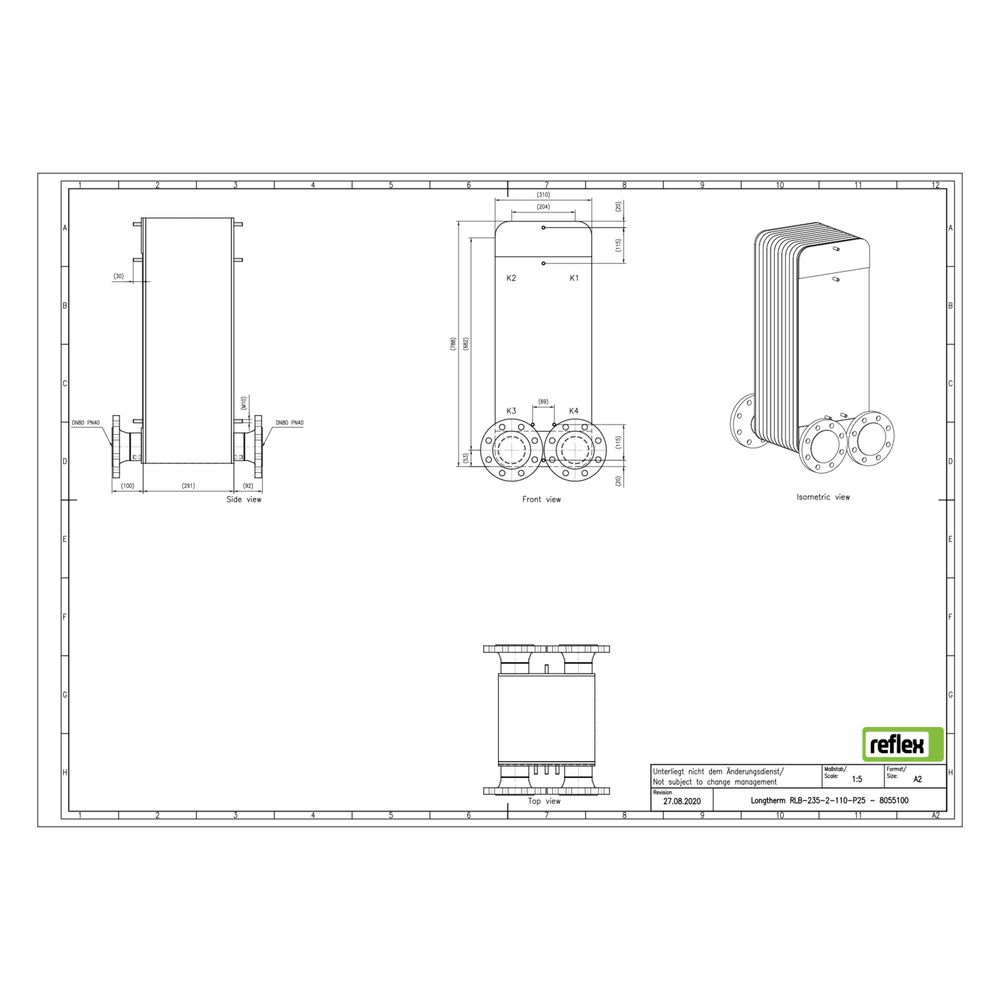

Der RLB-235-2-110 ist mit DIN-Flanschanschlüssen ausgestattet, passend für den Nenndurchmesser DN 80. Die kompakte Bauform umfasst eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 281 mm. Die zweigängige Ausführung ermöglicht eine optimierte Strömung in zwei getrennten Kanälen.
Wie sind die Strömungskanäle im Wärmetauscher gestaltet?
Die Kanäle auf den Edelstahlplatten sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung sorgt für eine ausgewogene Balance zwischen Wärmeübertragung und hydraulischem Widerstand.
Technische Daten
- Anzahl der Platten: 110
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 281 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-110 überzeugt durch seine robuste Bauweise und hohe thermische Effizienz. Mit 110 gelöteten Edelstahlplatten, einem Nenndurchmesser von DN 80 und einem maximalen Arbeitsdruck von 25 bar ist er für vielfältige Heizungs- und Kühlanwendungen geeignet und bietet eine zuverlässige Wärmeübertragung bei hohen Temperaturen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8055100 |
| Hersteller | Reflex |
| Anzahl der Platten | 110,00 |
| Artikelnummer | REFLEX-8055100 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 281,00 |
| EAN-13 | 4036705219962 |
| Geeignet für Dämmschale | ja |
| Gewicht | 148,11 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
