Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-235-2-130, gelötet, 130 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-130 ist ein gelöteter, zweigängiger Wärmetauscher mit 130 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für anspruchsvolle Anwendungen in der Wärmeübertragung, beispielsweise in Heizungs- und Kühlkreisläufen. Die robuste Bauweise mit DIN-Flanschanschluss ermöglicht eine zuverlässige und langlebige Funktion in industriellen und gewerblichen Anlagen.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften zeichnen den Longtherm Plattenwärmetauscher aus?

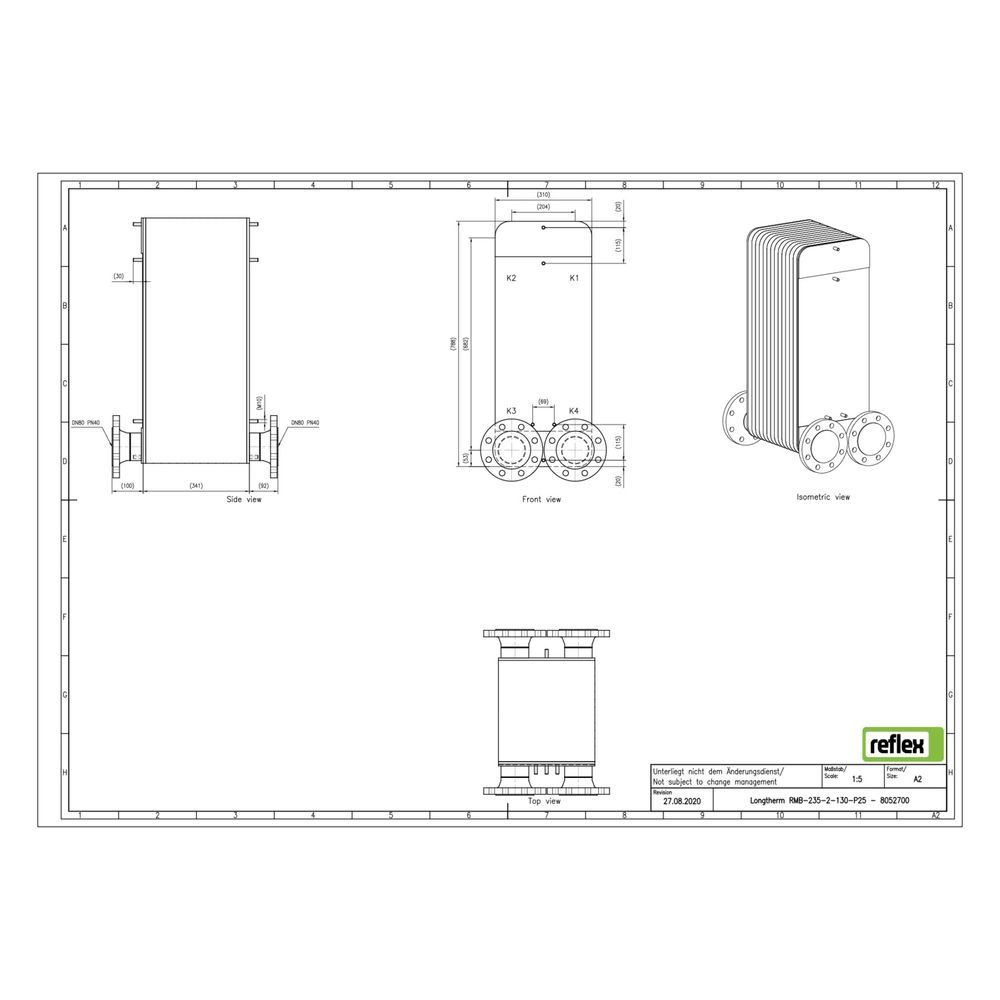

Der Plattenwärmetauscher ist für einen maximalen Betriebsdruck von 25 bar und Temperaturen bis 230 °C ausgelegt. Die Baugröße RMB-235 verfügt über einen Nenndurchmesser von DN 80 und ist mit DIN-Flanschanschlüssen ausgestattet. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 330 mm. Die 130 Platten aus rostfreiem Stahl ermöglichen eine effiziente Wärmeübertragung bei gleichzeitig hoher Korrosionsbeständigkeit. Das Gerät ist für den Einsatz mit Dämmschalen geeignet, diese sind jedoch nicht im Lieferumfang enthalten.
Für welche Anwendungen ist der Reflex Longtherm Plattenwärmetauscher geeignet?
Dank seiner robusten Bauweise und hohen Druck- und Temperaturbeständigkeit eignet sich der Longtherm Plattenwärmetauscher für vielfältige Anwendungen in der Heizungs- und Klimatechnik sowie in industriellen Prozessen. Er kann in Systemen eingesetzt werden, die eine zuverlässige Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erfordern, beispielsweise in Heizungsanlagen, Kühlkreisläufen oder als Wärmerückgewinnungseinheit.
Technische Daten
- Bauart: gelöteter Plattenwärmetauscher
- Anzahl der Platten: 130
- Werkstoff Platten: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser: DN 80
- Maximaler Betriebsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 330 mm
- Anschlussart: DIN-Flansch
- Dämmschalen geeignet: ja
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-130 überzeugt durch seine stabile, gelötete Bauweise aus hochwertigem Edelstahl und Kupferlot. Mit 130 Platten, einem Nenndurchmesser von DN 80 sowie einem maximalen Betriebsdruck von 25 bar und einer Temperaturbeständigkeit bis 230 °C bietet er eine effiziente und langlebige Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8052700 |
| Hersteller | Reflex |
| Anzahl der Platten | 130,00 |
| Artikelnummer | REFLEX-8052700 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 330,00 |
| EAN-13 | 4036705219726 |
| Geeignet für Dämmschale | ja |
| Gewicht | 164,67 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
