Reflex Longtherm Plattenwärmetauscher RMB-110-2-40, gelötet, 40 Platten, zweigängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RMB-110-2-40 ist ein gelöteter, zweigängiger Wärmetauscher mit 40 Edelstahlplatten und einem Außengewindeanschluss G 2 1/2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften zeichnen den Longtherm Plattenwärmetauscher aus?

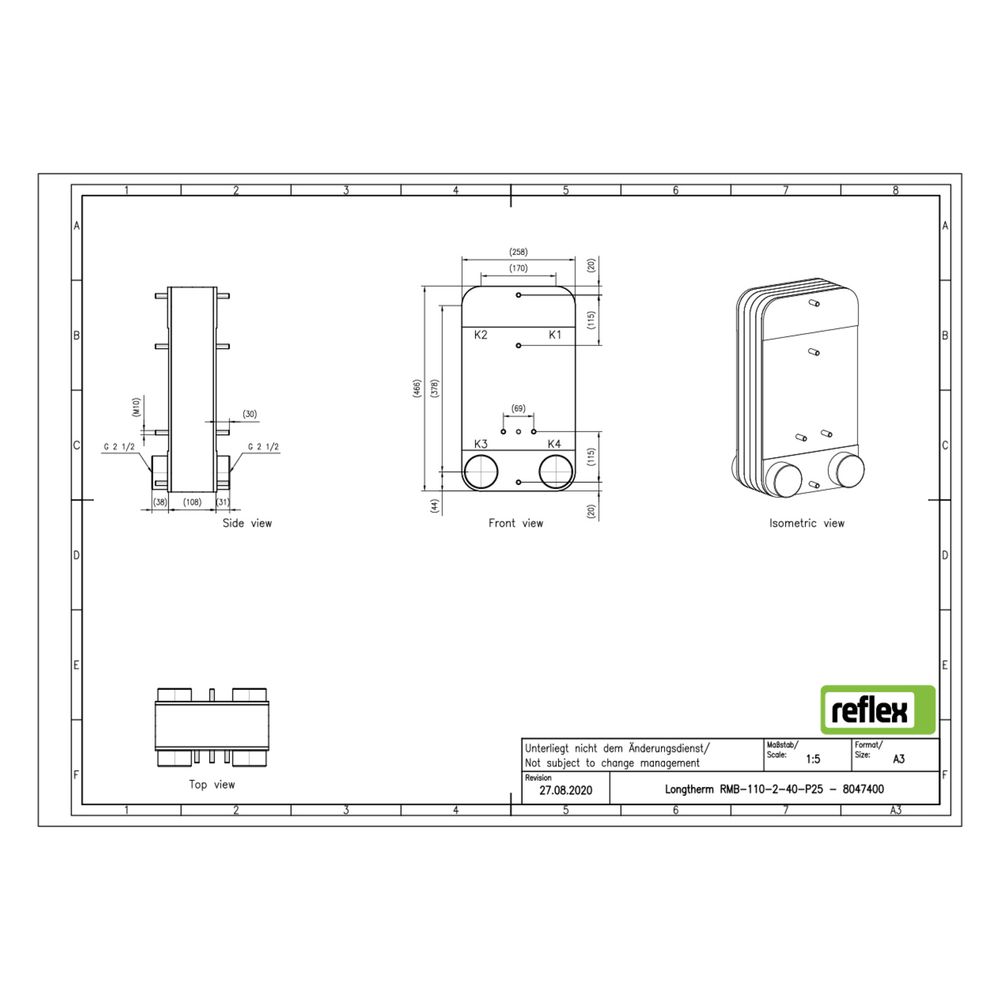

Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 25 bar ausgelegt und kann Temperaturen bis 230 °C standhalten. Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 108 mm. Der Nenndurchmesser des primären Anschlusses beträgt 2 1/2 Zoll (65 mm) mit Außengewinde. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Der Wärmetauscher ist nicht vollversiegelt, aber für den Einbau einer Dämmschale geeignet. Die Anschlüsse sind nicht seitlich angebracht.
Welche Zulassungen und Normen erfüllt das Produkt?
Der Reflex Longtherm Plattenwärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU und erfüllt die relevanten Sicherheits- und Qualitätsanforderungen für den Einsatz in Drucksystemen.
Technische Daten
- Anzahl der Platten: 40
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 108 mm
- Nenndurchmesser primär: 2 1/2 Zoll (65 mm)
- Mittenabstand Anschlüsse: 170 mm
- Anschlussart: Außengewinde G 2 1/2
- Dämmschale: geeignet für Dämmschale
Der Reflex Longtherm Plattenwärmetauscher RMB-110-2-40 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in anspruchsvollen Heiz- und Kühlsystemen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der stabilen gelöteten Konstruktion erfüllt er die Anforderungen industrieller Anwendungen zuverlässig.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8047400 |
| Hersteller | Reflex |
| Anzahl der Platten | 40,00 |
| Artikelnummer | REFLEX-8047400 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 108,00 |
| EAN-13 | 4036705219214 |
| Geeignet für Dämmschale | ja |
| Gewicht | 28,9 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
