Reflex Longtherm Plattenwärmetauscher RMB-110-2-30, gelötet, 30 Platten, zweigängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RMB-110-2-30 ist ein gelöteter, zweigängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit 30 Platten und einem Außengewindeanschluss G 2 1/2 Zoll. Er eignet sich für den Einsatz in Heizungs-, Klima- und Warmwasseranlagen, die hohe Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar erfordern. Die robuste Bauweise und das spezielle Vakuum-Lötverfahren mit Kupferlot sorgen für eine dauerhafte Verbindung der Platten und eine effiziente Wärmeübertragung.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet sind. Auf den Oberflächen der Platten sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Strömungsräume unterscheiden sich durch zwei Kanalformen: Der rhc-Kanal bietet eine große thermisch wirksame Länge mit hohem Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge mit geringerem Durchflusswiderstand aufweist. Diese Konstruktion ermöglicht eine flexible Anpassung an unterschiedliche hydraulische Anforderungen.
Welche technischen Eigenschaften zeichnen den gelöteten Plattenwärmetauscher aus?

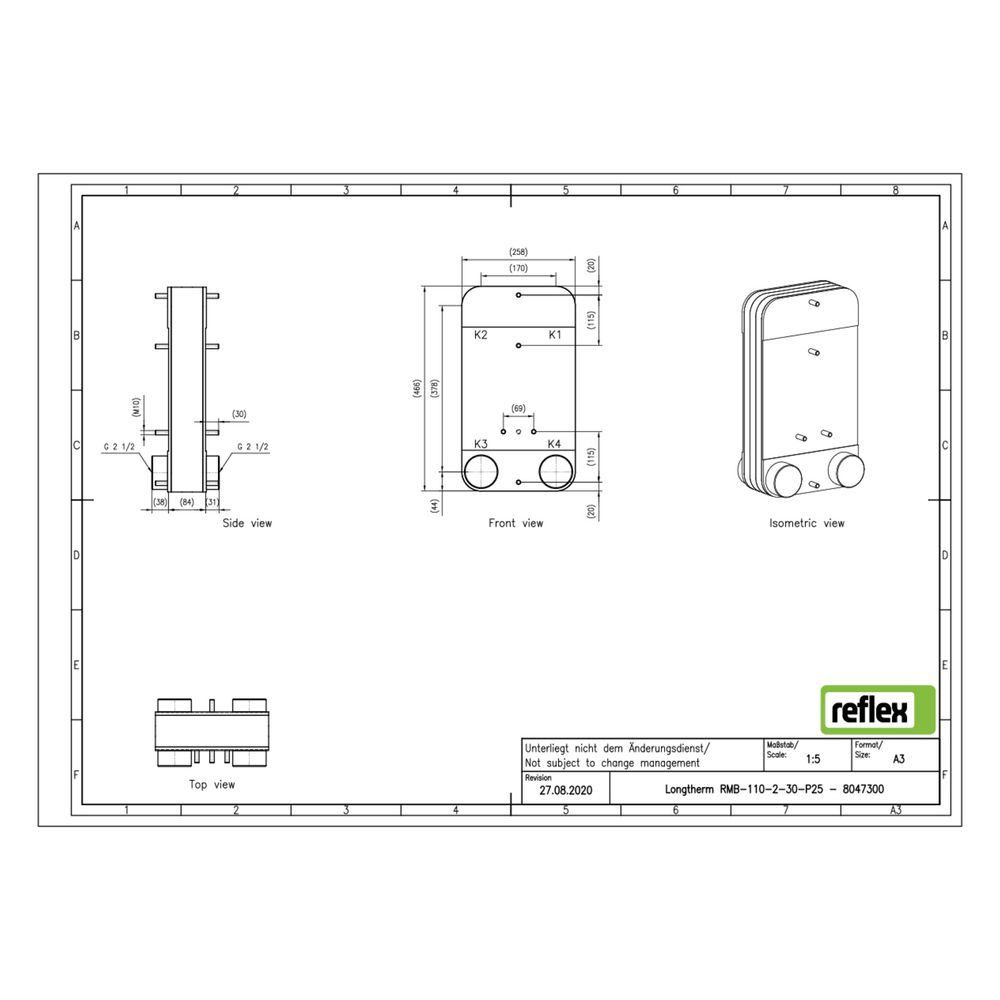

Das spezielle Vakuum-Lötverfahren mit Kupferlot sichert die Stabilität und dauerhafte Verbindung der Edelstahlplatten. Der Wärmetauscher hält Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 25 bar stand. Die Ausführung mit 30 Platten und einem Nenndurchmesser von 2 1/2 Zoll (65 mm) ermöglicht eine leistungsfähige Wärmeübertragung in kompakter Bauform. Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 84 mm. Der Wärmetauscher ist für den Anschluss an Rohrleitungen mit Außengewinde G 2 1/2 Zoll ausgelegt und kann mit einer Dämmschale kombiniert werden.
Für welche Anwendungen ist der Reflex Longtherm Plattenwärmetauscher geeignet?
Der Plattenwärmetauscher ist ideal für den Einsatz in Heizungs-, Klima- und Warmwasseranlagen, insbesondere dort, wo hohe Temperaturen und Drücke auftreten. Die Zulassung gemäß der Richtlinie für Druckgeräte 2014/68/EU und das CE-Kennzeichen bestätigen die Eignung für den professionellen Einsatz.
Technische Daten
- Anzahl der Platten: 30
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 466 mm
- Baulänge: 258 mm
- Bautiefe: 84 mm
- Nenndurchmesser primär: 2 1/2 Zoll (65 mm)
- Anschluss: Außengewinde G 2 1/2 Zoll
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
Der Reflex Longtherm Plattenwärmetauscher RMB-110-2-30 überzeugt durch seine robuste Edelstahlkonstruktion mit 30 Platten und das spezielle Vakuum-Lötverfahren mit Kupferlot, das hohe Temperaturen und Betriebsdrücke bis 25 bar ermöglicht. Mit seinem Nenndurchmesser von 2 1/2 Zoll bietet er eine effiziente Wärmeübertragung für anspruchsvolle Heizungs-, Klima- und Warmwasseranlagen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8047300 |
| Hersteller | Reflex |
| Anzahl der Platten | 30,00 |
| Artikelnummer | REFLEX-8047300 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 84,00 |
| EAN-13 | 4036705219207 |
| Geeignet für Dämmschale | ja |
| Gewicht | 22,9 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
