Reflex Longtherm Plattenwärmetauscher RHG-08-70, geschraubt, 70 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-08-70 ist ein geschraubter Wärmeübertrager mit 70 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner zerlegbaren Bauweise ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Drücken erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben in einem robusten Kohlenstoffstahlrahmen fixiert sind. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen. Auf den Plattenoberflächen sind eingeprägte Kanäle, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Druckverlust entsprechend den Anforderungen des jeweiligen Kreislaufs.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher ausgelegt?

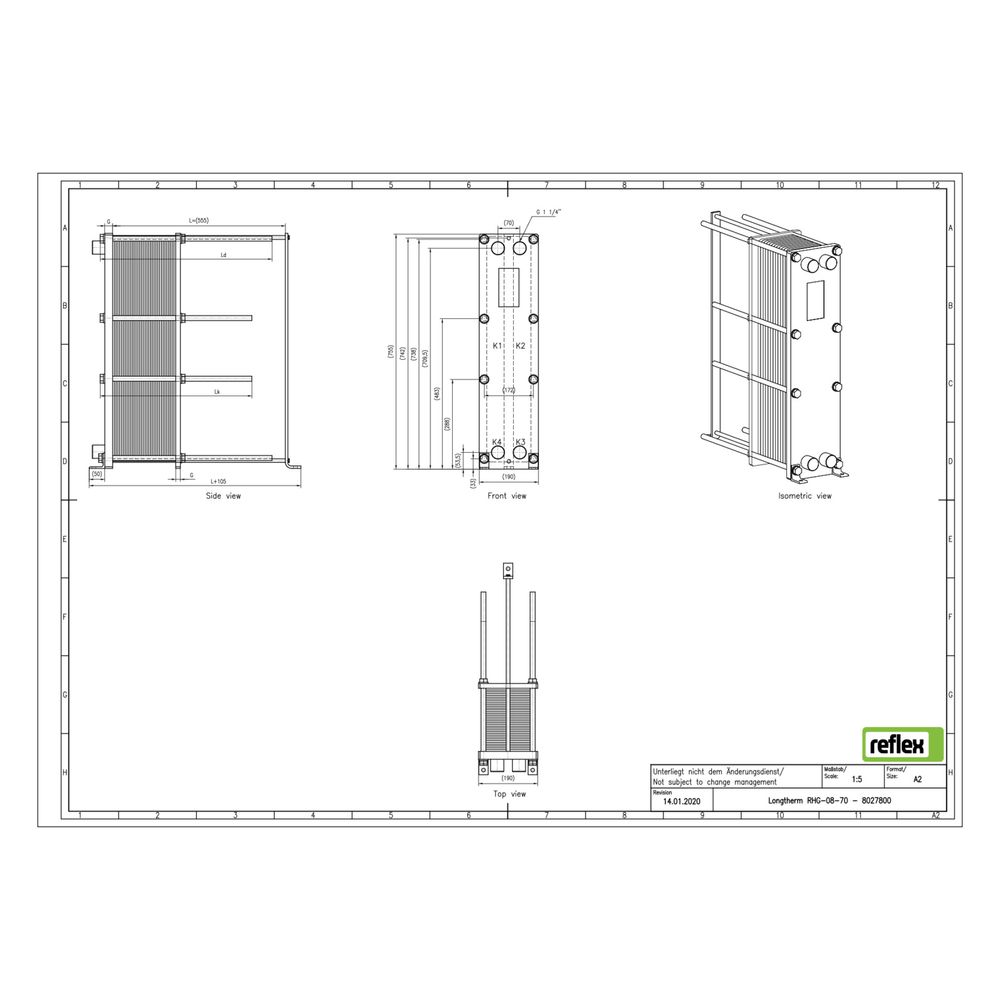

Der Reflex Longtherm RHG-08-70 ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über primäre Anschlüsse mit Außengewinde und einem Nenndurchmesser von 1 1/4 Zoll (32 mm). Die Baumaße betragen 190 mm in der Länge, 755 mm in der Höhe und 605 mm in der Tiefe. Der Wärmetauscher ist nicht vollversiegelt, bietet keine seitliche Anschlussmöglichkeit und ist nicht für eine Dämmschale geeignet.
Technische Daten
- Anzahl der Platten: 70
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: klebefreies NBR-Butyl
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 16 bar
- Primärer Anschluss: Außengewinde, 1 1/4 Zoll (32 mm)
- Baulänge: 190 mm
- Bauhöhe: 755 mm
- Bautiefe: 605 mm
- Mittenabstand Anschlüsse: 70 mm
- Zulassung: Richtlinie für Druckgeräte 2014/68/EU
Der Reflex Longtherm Plattenwärmetauscher RHG-08-70 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Die robuste Konstruktion aus Edelstahlplatten mit klebefreien NBR-Dichtungen und die Möglichkeit zur einfachen Reinigung und Erweiterung machen ihn zu einer flexiblen Lösung für industrielle Anwendungen. Mit einem maximalen Arbeitsdruck von 16 bar und kompakten Abmessungen ist er für anspruchsvolle Einsatzbereiche geeignet.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8027800 |
| Hersteller | Reflex |
| Anzahl der Platten | 70,00 |
| Artikelnummer | REFLEX-8027800 |
| Bauhöhe | 755,00 |
| Baulänge | 190,00 |
| Bautiefe | 605,00 |
| EAN-13 | 4036705207693 |
| Geeignet für Dämmschale | nein |
| Gewicht | 91,6 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 70,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
