Beschreibung
Reflex Longtherm Plattenwärmetauscher RHG-04-80, geschraubt, 80 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-04-80 ist ein geschraubter Wärmetauscher mit 80 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann bei Bedarf durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Drücken erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Dieses geschraubte Design ermöglicht eine einfache Demontage und Wartung.
Welche Strömungskanäle und Materialien werden verwendet?
Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Die Platten bestehen aus rostfreiem Stahl, das Lotmaterial ist Kupfer. Die Dichtungen sind aus NBR-Butyl gefertigt, was eine gute Beständigkeit gegenüber verschiedenen Medien bietet.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher geeignet?

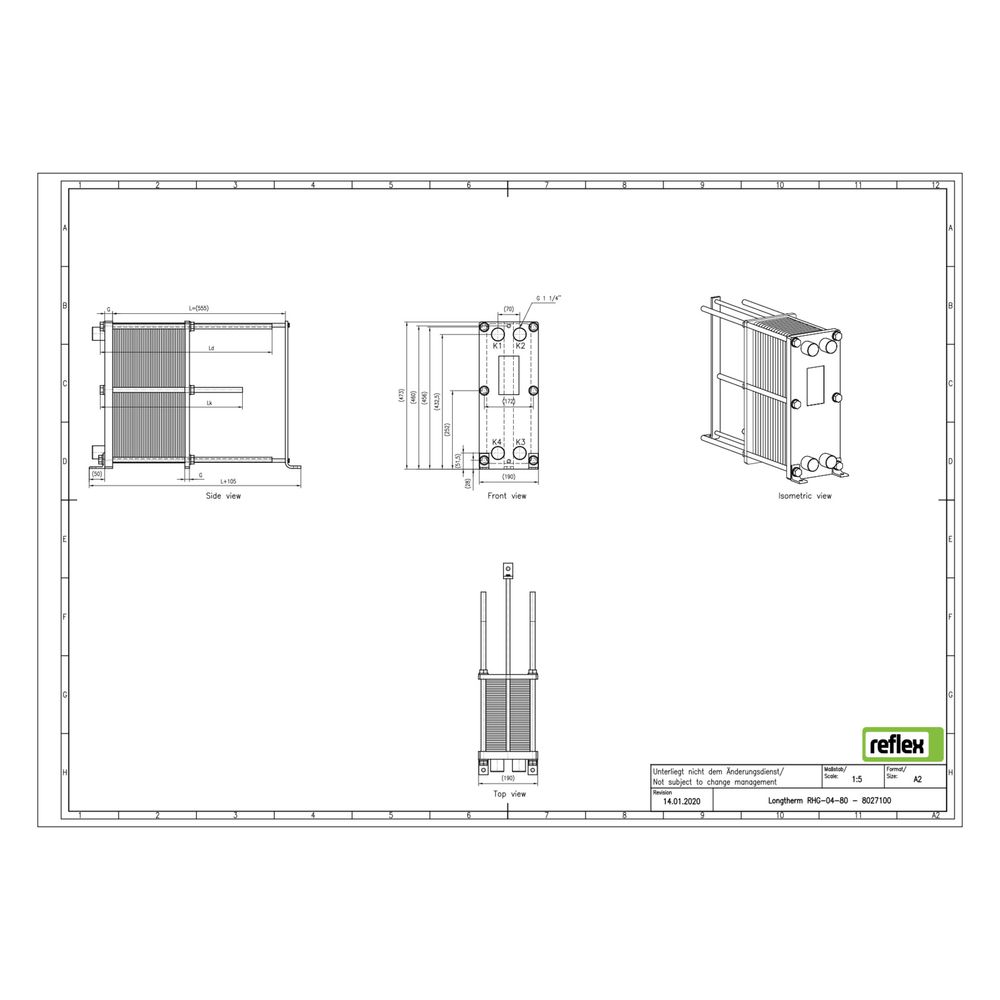

Der Reflex Longtherm RHG-04-80 ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt. Die Anschlüsse sind als Außengewinde mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm) ausgeführt. Der Wärmetauscher ist nicht vollversiegelt und verfügt über keine seitliche Anschlussmöglichkeit. Die Baumaße betragen 190 mm in der Länge, 473 mm in der Höhe und 605 mm in der Tiefe.
Technische Daten
- Anzahl der Platten: 80
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 16 bar
- Nenndurchmesser primär: 1 1/4 Zoll (32 mm)
- Baulänge: 190 mm
- Bauhöhe: 473 mm
- Bautiefe: 605 mm
- Mittenabstand Anschlüsse: 70 mm
- Anschlussart: Außengewinde
Der Reflex Longtherm Plattenwärmetauscher RHG-04-80 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Butyl-Dichtungen und der flexiblen Erweiterbarkeit durch zusätzliche Plattenpakete ist er für anspruchsvolle industrielle Anwendungen geeignet. Die Auslegung für einen maximalen Arbeitsdruck von 16 bar und die kompakte Bauweise ermöglichen eine zuverlässige Integration in bestehende Anlagen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8027100 |
| Hersteller | Reflex |
| Anzahl der Platten | 80,00 |
| Artikelnummer | REFLEX-8027100 |
| Bauhöhe | 473,00 |
| Baulänge | 190,00 |
| Bautiefe | 605,00 |
| EAN-13 | 4036705207624 |
| Geeignet für Dämmschale | nein |
| Gewicht | 65,9 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 70,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
