Reflex Longtherm Plattenwärmetauscher RLB-235-220, gelötet, 220 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-220 ist ein gelöteter, eingängiger Wärmetauscher aus rostfreiem Edelstahl (1.4404) mit 220 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für anspruchsvolle Anwendungen in Heizungs- und Kühlkreisläufen. Die Ausführung mit DIN-Flanschanschluss ermöglicht eine sichere und dauerhafte Verbindung in industriellen und gewerblichen Anlagen.
Wie ist der Longtherm Plattenwärmetauscher konstruiert?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei gleichzeitig robustem Aufbau.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Der Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalvarianten optimieren den Wärmeaustausch und ermöglichen eine flexible Anpassung an unterschiedliche hydraulische Anforderungen.
Für welche Einsatzbereiche ist der RLB-235-220 geeignet?
Dank seiner hohen Temperatur- und Druckbeständigkeit ist der Plattenwärmetauscher ideal für den Einsatz in Heizungs-, Kühl- und Prozesswasseranlagen. Die robuste Bauweise und die Zulassung gemäß Druckgeräterichtlinie 2014/68/EU unterstützen die Einsetzbarkeit in anspruchsvollen technischen Umgebungen.

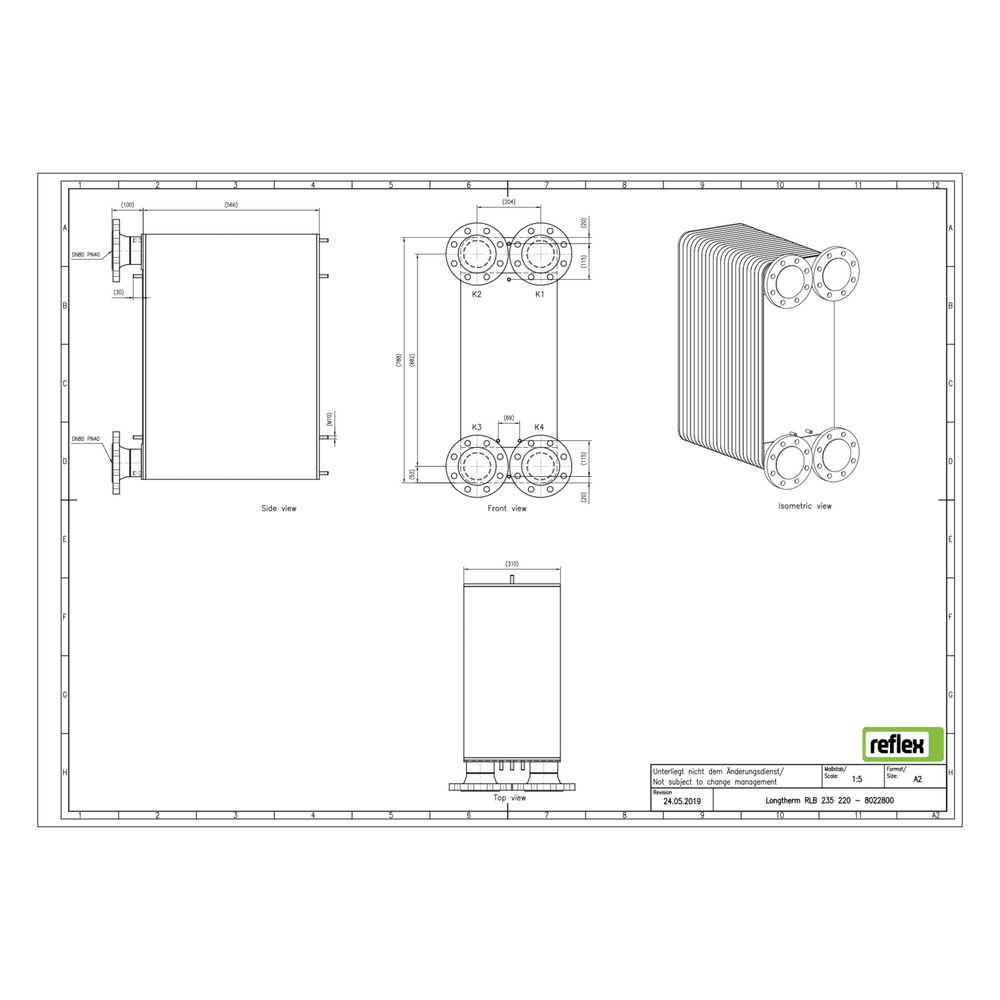

Wie sind die Anschlüsse und Abmessungen gestaltet?
Der RLB-235-220 ist mit einem primären Anschluss in Rohrende-Ausführung und einem Nenndurchmesser von DN 80 ausgestattet. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 551 mm. Der Mittenabstand der Anschlüsse liegt bei 204 mm. Die Ausführung mit DIN-Flanschanschluss erleichtert die Integration in bestehende Rohrleitungssysteme.
Technische Daten
- Anzahl der Platten: 220
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 551 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: Rohrende, DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RLB-235-220 bietet eine langlebige und stabile Lösung für die Wärmeübertragung in anspruchsvollen Heizungs- und Kühlkreisläufen. Mit seiner robusten Edelstahlkonstruktion, der hohen Druck- und Temperaturbeständigkeit sowie der effizienten Kanalgestaltung erfüllt er die Anforderungen moderner Anlagen und unterstützt eine sichere Betriebsweise.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8022800 |
| Hersteller | Reflex |
| Anzahl der Platten | 220,00 |
| Artikelnummer | REFLEX-8022800 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 551,00 |
| EAN-13 | 4036705193705 |
| Geeignet für Dämmschale | ja |
| Gewicht | 244,19 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
