Reflex Longtherm Plattenwärmetauscher RLB-60-60, gelötet, 60 Platten, eingängig, G 1 1/4"

Der Reflex Longtherm Plattenwärmetauscher RLB-60-60 ist ein gelöteter, eingängiger Wärmetauscher mit 60 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.

Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?

Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.

Welche Vorteile bietet das Lötverfahren und die Materialwahl?

Das spezielle Lötverfahren sichert eine dauerhafte Verbindung der Platten und ermöglicht die Stabilität des Wärmetauschers bei hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar. Der Einsatz von rostfreiem Edelstahl (1.4404) in Kombination mit Kupferlot sorgt für Korrosionsbeständigkeit und eine lange Lebensdauer.

Wie sind die Anschlussmöglichkeiten und Abmessungen?

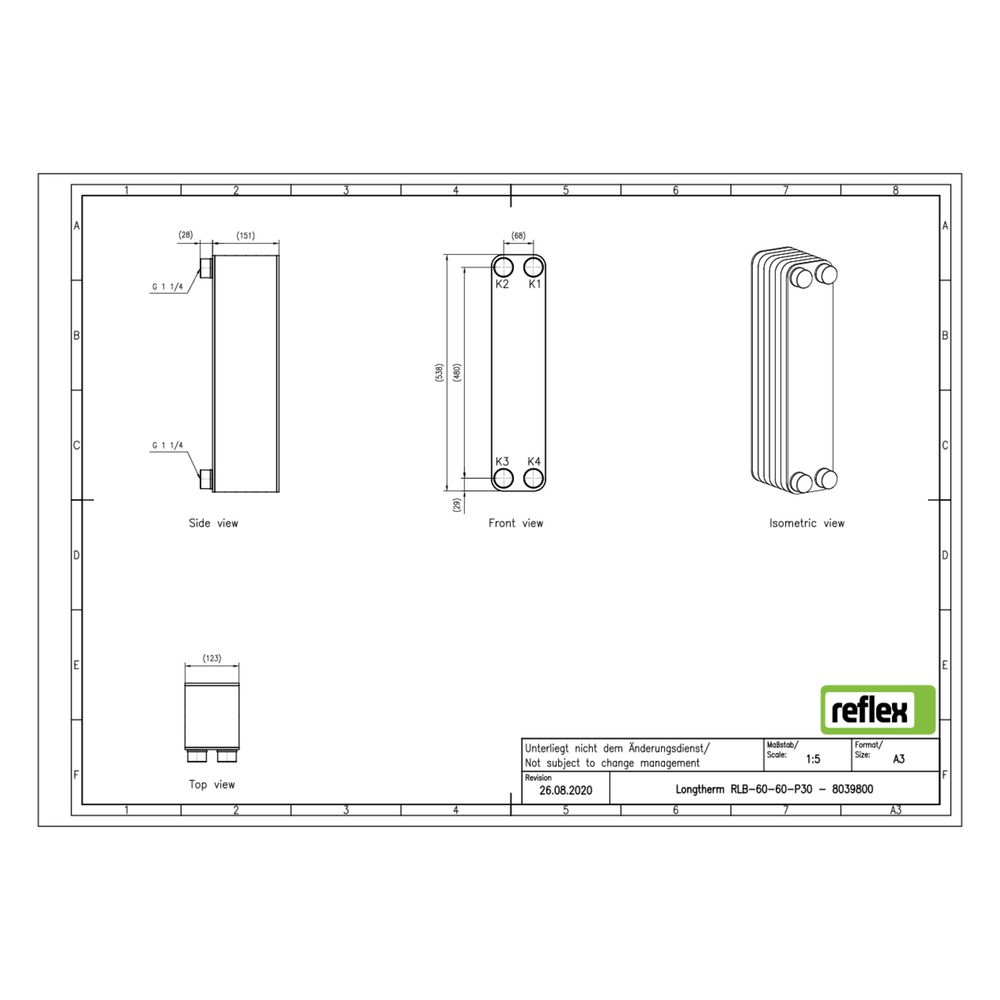

Der Reflex Longtherm RLB-60-60 verfügt über einen primären Außengewindeanschluss mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm). Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 151 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.

Welche Strömungskanäle sind im Wärmetauscher integriert?

Die Edelstahlplatten besitzen zwei unterschiedliche Kanalformen, die die Strömungsräume unterscheiden: Der rhc-Kanal bietet eine große thermisch wirksame Länge mit hohem Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge mit geringem Durchflusswiderstand aufweist. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Betrieb.

Technische Daten

• Anzahl der Platten: 60
• Werkstoff: rostfreier Stahl (Edelstahl 1.4404)
• Lotmaterial: Kupfer
• Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
• Baulänge: 123 mm
• Bauhöhe: 538 mm
• Bautiefe: 151 mm
• Mittenabstand Anschlüsse: 68 mm
• Maximaler Arbeitsdruck: 30 bar
• Maximale Betriebstemperatur: 230 °C

Der Reflex Longtherm Plattenwärmetauscher RLB-60-60 überzeugt durch seine robuste Bauweise mit gelöteten Edelstahlplatten und Kupferlot, die hohe Temperaturen und Drücke sicher bewältigen. Mit 60 Platten und einem Außengewindeanschluss von 1 1/4 Zoll bietet er eine effiziente Wärmeübertragung für vielfältige Heizungs- und Kühlanwendungen.
