Reflex Longtherm Plattenwärmetauscher RMB-235-2-190, gelötet, 190 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-190 ist ein gelöteter, zweigängiger Wärmetauscher mit 190 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für anspruchsvolle Anwendungen in Heizungs- und Kühlkreisläufen. Die robuste Bauweise mit Kupferlotverbindung sorgt für dauerhafte Stabilität und hohe thermische Effizienz.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauform.
Welche Kanaltypen sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kombination optimiert den Wärmeübergang und den hydraulischen Betrieb.
Für welche Einsatzbedingungen ist der Plattenwärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für hohe Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar ausgelegt. Die Ausführung mit DIN-Flanschanschluss (DN 80) ermöglicht den Einsatz in industriellen und gewerblichen Heizungs- und Kühlanlagen. Die Zulassung gemäß Druckgeräterichtlinie 2014/68/EU bestätigt die Eignung für den sicheren Betrieb.
Welche Abmessungen und Anschlussmaße hat der Wärmetauscher?

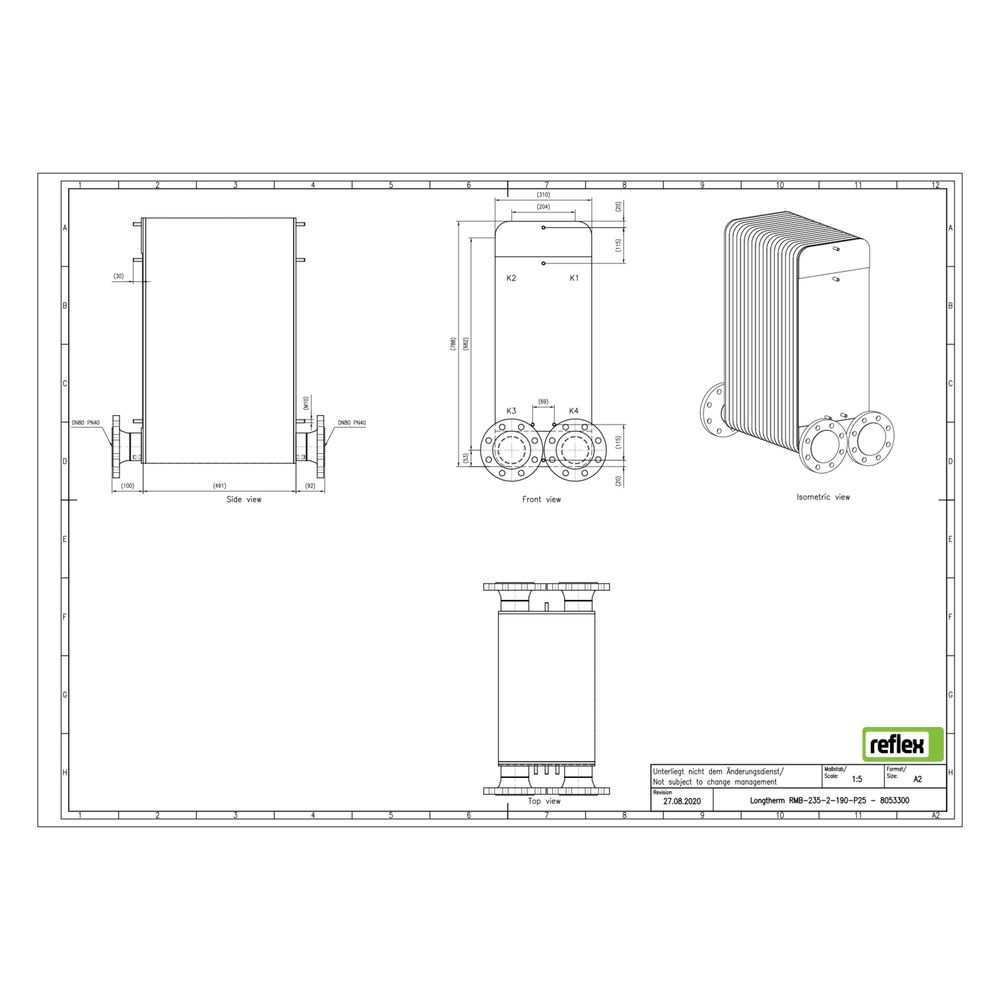

Der Wärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 477 mm. Der Mittenabstand der Anschlüsse beträgt 170 mm. Die Anschlüsse sind als DIN-Flansch ausgeführt, passend für DN 80 Rohrleitungen.
Technische Daten
- Bauart: Gelöteter Plattenwärmetauscher
- Anzahl der Platten: 190
- Werkstoff Platten: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser: DN 80
- Maximaler Betriebsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 477 mm
- Mittenabstand Anschlüsse: 170 mm
- Anschlussart: DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-190 überzeugt durch seine robuste, gelötete Bauweise aus Edelstahl mit Kupferlotverbindung und ist für hohe Temperaturen und Drücke bis 25 bar geeignet. Mit 190 Platten und einem Nenndurchmesser von DN 80 bietet er eine effiziente Wärmeübertragung bei kompakter Bauform und ist ideal für den Einsatz in anspruchsvollen Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8053300 |
| Hersteller | Reflex |
| Anzahl der Platten | 190,00 |
| Artikelnummer | REFLEX-8053300 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 477,00 |
| EAN-13 | 4036705219788 |
| Geeignet für Dämmschale | ja |
| Gewicht | 217,35 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
